Рукава высокого давления


Рукав высокого давления (сокращенно РВД) или, как его часто называют, шланг высокого давления - это гибкий трубопровод, применяемый для транспортировки под высоким давлением гидравлических и минеральных масел, жидкого топлива, газов и эмульсий. Рукав высокого давления встречается везде, где невозможно установить жесткий, металлический трубопровод. Чаще всего гидравлический шланг устанавливается в местах изгибов или подвижных элементов, например для передачи энергии для подъема ковша экскаватора. Рукава высокого давления могут передавать не только энергию, но и продукт, например подача бурового раствора под давлением в скважину. РВД имеет несколько слоев: внутренний резиновый слой, металлический или текстильный усиливающий каркас, наружный резиновый слой.

Конструкция РВД

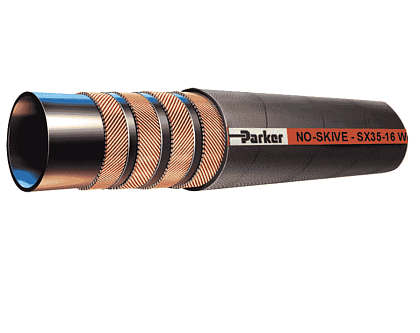

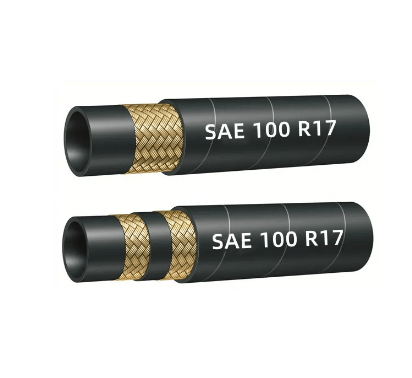

РВД в разрезе

Рукав высокого давления конструктивно состоит из особого герметизирующего внутреннего резинового слоя, металлического или текстильного каркаса и защитного наружного слоя. Внутренний слой РВД изготавливают методом экструзии из резины особого состава, обеспечивающего высокую герметичность, прочность на растяжение и стойкость к агрессивным веществам. Промежуточный силовой каркас состоит из прочных синтетических нитей или проволоки. Проволока накладывается на специальных оплеточных машинах. Силовых каркасов в конструкции РВД может быть несколько, обеспечивая надежность в системах с высоким и очень высоким давлением.

Виды РВД

Современные производители изготавливают всевозможные типы рукавов, с различным диаметром, стойкостью к рабочей среде и температурным воздействиям, рабочее давление которых, прямо связано с их конструкцией. Сегодня на технике вы можете встретить шланги высокого давления:

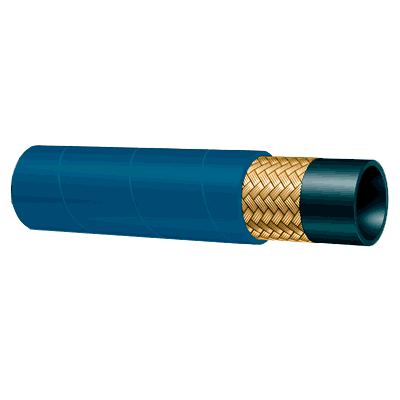

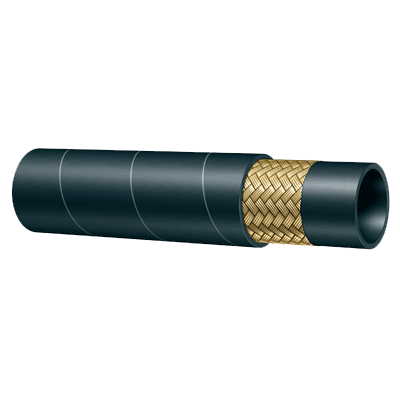

  • с одной оплеткой типа 1SN, 1SC;

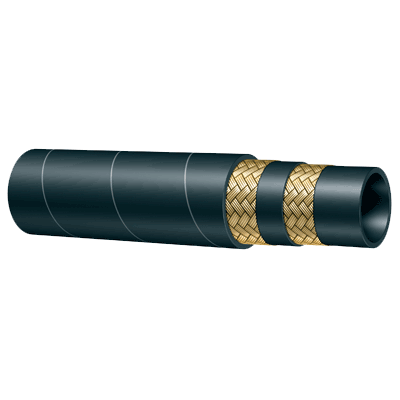

  • с двумя оплетками типа 2SN, 2SC;
  • с тремя оплетками типа 3SK;

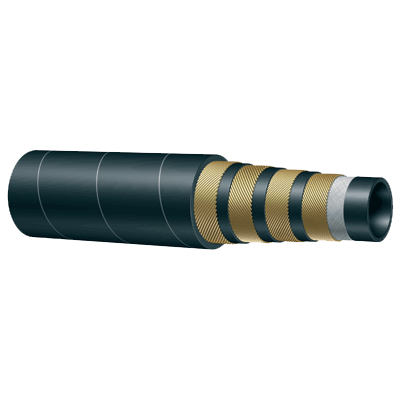

  • с четырьмя навивками типа 4SP, 4SH;

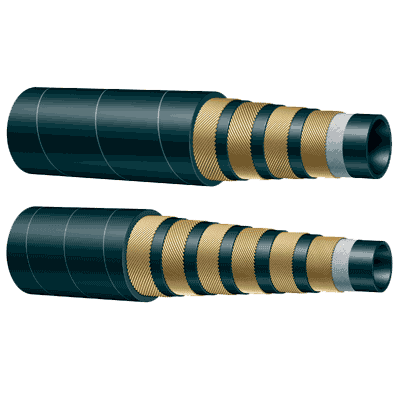

  • с шестью навивками типа R13, R15;
  • морозостойкие рукава 2SN, 2SC, 3SK, 4SH.

Область применения

Рукав высокого давления востребован практически во всех областях промышленности, там, где системы управления механизмами осуществляются гидравлическими или пневматическими приводами:

  • строительная техника;
  • сельскохозяйственная техника;
  • горнодобывающая техника;
  • лесозаготовительная техника;
  • авиация;
  • коммунальное хозяйство;
  • нефтегазовая сфера.

Гидравия предлагает шланги РВД высокого качества от ведущих мировых производителей в трех классах Basic, Standard, Professional. А также: специальное оборудование для ремонта, отрезки, РВД и оборудование для опрессовки РВД высокого давления, оборудование для испытания или испытательные стенды, оборудование для зачистки или оборудование для окорки РВД, оборудование для продувки шланга, оборудование для маркировки и хранения рукавов высокого давления. Мы также предлагаем каждому нашему покупателю изготавливать рукава высокого давления по франшизе, вступив в проект H-Point (Эйч-поинт). Подробности вы можете узнать на сайте нашего проекта www.h-point.org.

Технические характеристики РВД

Рукава высокого давления характеризуются рядом параметров, основными из которых являются:

  • рабочее давление;
  • максимально возможный радиус изгиба;
  • допустимый диапазон эксплуатационных температур.

Показатели рабочего давления устанавливаются отдельно для каждой категории оплеточных и навивочных РВД. Они должны соответствовать требованиям в европейских стандартов – EN 853 и EN 857 для оплеточных, EN 856 — для навивочных РВД.

Нормы стандартов устанавливают возможность эксплуатации РВД в температурном диапазоне от -40 °С до +100 °С. Для экстремальных условий ряд торговых марок выпускает рукава, которые можно применять от -55 °С до +155 °С.

Значения максимального радиуса изгиба являются одним из важнейших показателей, определяющих удобство работы с изделием. Требования к нему для РВД каждой категории также определяются в европейских стандартах.

Рукав высокого давления – эффективное решение для применения в строительных работах, сельском хозяйстве, горно-шахтной, лесной и нефтегазовой промышленности. Чтобы узнать цену нп РВД, выберите конкретный рукав и нажмите кнопку "Уточнить цену", либо позвоните в наше ближайшее региональное представительство по телефону.
