Ввертное T-образное метрика уплотнение тип E

Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Позиция, не соответствует норме ISO 8434-1, доступна только в плановых заказах.

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

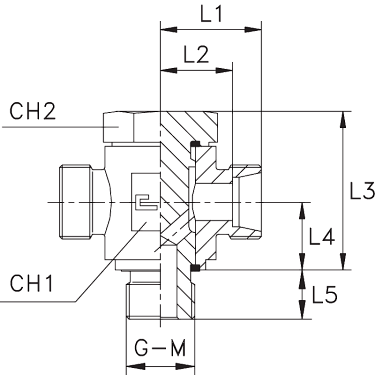

Характеристики

Артикул

WP (bar)

Ø трубы D1

резьба M

L1 (мм)

L2 (мм)

CH1

CH2

101604.1

315

10x1

10,5

Артикул	101604.1
WP (bar)	315
Ø трубы D1	6
резьба M	10x1
L1 (мм)	19
L2 (мм)	12
L3	24
L4	10,5
L5	8
CH1	17
CH2	17

101605.1

315

12x1.5

21,5

14,5

Артикул	101605.1
WP (bar)	315
Ø трубы D1	8
резьба M	12x1.5
L1 (мм)	21,5
L2 (мм)	14,5
L3	32
L4	14
L5	12
CH1	22
CH2	19

101606.1

315

14x1.5

22,5

15,5

Артикул	101606.1
WP (bar)	315
Ø трубы D1	10
резьба M	14x1.5
L1 (мм)	22,5
L2 (мм)	15,5
L3	32
L4	14
L5	12
CH1	22
CH2	19

101607.1

315

16x1.5

38,5

16,5

Артикул	101607.1
WP (bar)	315
Ø трубы D1	12
резьба M	16x1.5
L1 (мм)	25
L2 (мм)	18
L3	38,5
L4	16,5
L5	12
CH1	27
CH2	24

101608.1

315

18x1.5

18,5

Артикул	101608.1
WP (bar)	315
Ø трубы D1	15
резьба M	18x1.5
L1 (мм)	29
L2 (мм)	22
L3	42
L4	18,5
L5	12
CH1	32
CH2	27

101609.1

315

22x1.5

21,5

46,5

21,5

Артикул	101609.1
WP (bar)	315
Ø трубы D1	18
резьба M	22x1.5
L1 (мм)	29
L2 (мм)	21,5
L3	46,5
L4	21,5
L5	14
CH1	32
CH2	30

101610.1

160

26x1.5

26,5

Артикул	101610.1
WP (bar)	160
Ø трубы D1	22
резьба M	26x1.5
L1 (мм)	34
L2 (мм)	26,5
L3	54
L4	24
L5	16
CH1	41
CH2	36

101611.1

160

33x2

38,5

66,5

30,5

Артикул	101611.1
WP (bar)	160
Ø трубы D1	28
резьба M	33x2
L1 (мм)	38,5
L2 (мм)	31
L3	66,5
L4	30,5
L5	18
CH1	50
CH2	46

101612.1

160

42x2

45,5

35,5

Артикул	101612.1
WP (bar)	160
Ø трубы D1	35
резьба M	42x2
L1 (мм)	45,5
L2 (мм)	35
L3	80
L4	35,5
L5	20
CH1	60
CH2	55

101613.1

160

48x2

50,5

39,5

40,5

Артикул	101613.1
WP (bar)	160
Ø трубы D1	42
резьба M	48x2
L1 (мм)	50,5
L2 (мм)	39,5
L3	90
L4	40,5
L5	22
CH1	70
CH2	60

101614.1

400

12x1.5

23,5

16,5

Артикул	101614.1
WP (bar)	400
Ø трубы D1	6
резьба M	12x1.5
L1 (мм)	23,5
L2 (мм)	16,5
L3	32
L4	14
L5	12
CH1	22
CH2	19

101615.1

400

14x1.5

23,5

16,5

Артикул	101615.1
WP (bar)	400
Ø трубы D1	8
резьба M	14x1.5
L1 (мм)	23,5
L2 (мм)	16,5
L3	32
L4	14
L5	12
CH1	22
CH2	19

101616.1

400

16x1.5

18,5

38,5

16,5

Артикул	101616.1
WP (bar)	400
Ø трубы D1	10
резьба M	16x1.5
L1 (мм)	26
L2 (мм)	18,5
L3	38,5
L4	16,5
L5	12
CH1	27
CH2	24

101617.1

400

18x1.5

21,5

18,5

Артикул	101617.1
WP (bar)	400
Ø трубы D1	12
резьба M	18x1.5
L1 (мм)	29
L2 (мм)	21,5
L3	42
L4	18,5
L5	12
CH1	32
CH2	27

101618.1

315

20x1.5

Артикул	101618.1
WP (bar)	315
Ø трубы D1	14
резьба M	20x1.5
L1 (мм)	31
L2 (мм)	23
L3	45
L4	20
L5	14
CH1	32
CH2	30

101619.1

315

22x1.5

22,5

46,5

21,5

Артикул	101619.1
WP (bar)	315
Ø трубы D1	16
резьба M	22x1.5
L1 (мм)	31
L2 (мм)	22,5
L3	46,5
L4	21,5
L5	14
CH1	32
CH2	30

101620.1

250

27x2

25,5

Артикул	101620.1
WP (bar)	250
Ø трубы D1	20
резьба M	27x2
L1 (мм)	36
L2 (мм)	25,5
L3	54
L4	24
L5	16
CH1	41
CH2	36

101621.1

250

33x2

42,5

31,5

66,5

30,5

Артикул	101621.1
WP (bar)	250
Ø трубы D1	25
резьба M	33x2
L1 (мм)	42,5
L2 (мм)	31,5
L3	66,5
L4	30,5
L5	18
CH1	50
CH2	46

101622.1

250

42x2

49,5

35,5

Артикул	101622.1
WP (bar)	250
Ø трубы D1	30
резьба M	42x2
L1 (мм)	49,5
L2 (мм)	36
L3	80
L4	35,5
L5	20
CH1	60
CH2	55

101623.1

200

48x2

56,5

40,5

Артикул	101623.1
WP (bar)	200
Ø трубы D1	38
резьба M	48x2
L1 (мм)	56,5
L2 (мм)	40,5
L3	90
L4	40,5
L5	22
CH1	70
CH2	60

Бренд CAST
