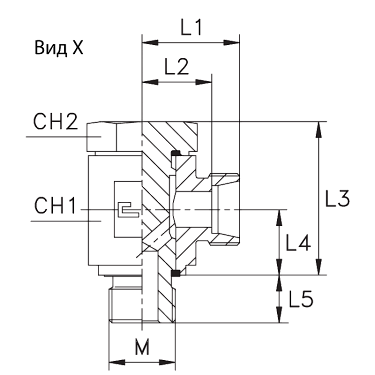

Ввертное метрика, уплотнение тип E

Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....

Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Характеристики

Артикул

WP (bar)

CH1

Вид

серия

L1 (мм)

L2 (мм)

Ø трубы D1

CH2

резьба M

101401.1

100

10,5

8x1

Артикул	101401.1
WP (bar)	100
CH1	17
Вид	X
серия	LL
L1 (мм)	18
L2 (мм)	14
L3	24
Ø трубы D1	4
L4	10,5
L5	8
CH2	14
резьба M	8x1

101402.1

100

12,5

10,5

10x1

Артикул	101402.1
WP (bar)	100
CH1	17
Вид	X
серия	LL
L1 (мм)	18
L2 (мм)	12,5
L3	24
Ø трубы D1	6
L4	10,5
L5	8
CH2	17
резьба M	10x1

101403.1

100

13,5

10,5

10x1

Артикул	101403.1
WP (bar)	100
CH1	17
Вид	X
серия	LL
L1 (мм)	19
L2 (мм)	13,5
L3	24
Ø трубы D1	8
L4	10,5
L5	8
CH2	17
резьба M	10x1

101404.1

315

10,5

10x1

Артикул	101404.1
WP (bar)	315
CH1	17
Вид	X
серия	L
L1 (мм)	19
L2 (мм)	12
L3	24
Ø трубы D1	6
L4	10,5
L5	8
CH2	17
резьба M	10x1

101405.1

315

21,5

14,5

12x1.5

Артикул	101405.1
WP (bar)	315
CH1	22
Вид	X
серия	L
L1 (мм)	21,5
L2 (мм)	14,5
L3	32
Ø трубы D1	8
L4	14
L5	12
CH2	19
резьба M	12x1.5

101406.1

315

22,5

15,5

14x1.5

Артикул	101406.1
WP (bar)	315
CH1	22
Вид	X
серия	L
L1 (мм)	22,5
L2 (мм)	15,5
L3	32
Ø трубы D1	10
L4	14
L5	12
CH2	19
резьба M	14x1.5

101407.1

315

38,5

16,5

16x1.5

Артикул	101407.1
WP (bar)	315
CH1	27
Вид	X
серия	L
L1 (мм)	25
L2 (мм)	18
L3	38,5
Ø трубы D1	12
L4	16,5
L5	12
CH2	24
резьба M	16x1.5

101408.1

315

18,5

18x1.5

Артикул	101408.1
WP (bar)	315
CH1	32
Вид	X
серия	L
L1 (мм)	29
L2 (мм)	22
L3	42
Ø трубы D1	15
L4	18,5
L5	12
CH2	27
резьба M	18x1.5

101409.1

315

21,5

46,5

21,5

22x1.5

Артикул	101409.1
WP (bar)	315
CH1	32
Вид	X
серия	L
L1 (мм)	29
L2 (мм)	21,5
L3	46,5
Ø трубы D1	18
L4	21,5
L5	14
CH2	30
резьба M	22x1.5

101410.1

160

26,5

26x1.5

Артикул	101410.1
WP (bar)	160
CH1	41
Вид	X
серия	L
L1 (мм)	34
L2 (мм)	26,5
L3	54
Ø трубы D1	22
L4	24
L5	16
CH2	36
резьба M	26x1.5

101411.1

160

38,5

66,5

30,5

33x2

Артикул	101411.1
WP (bar)	160
CH1	50
Вид	X
серия	L
L1 (мм)	38,5
L2 (мм)	31
L3	66,5
Ø трубы D1	28
L4	30,5
L5	18
CH2	46
резьба M	33x2

101412.1

160

45,5

35,5

42x2

Артикул	101412.1
WP (bar)	160
CH1	60
Вид	X
серия	L
L1 (мм)	45,5
L2 (мм)	35
L3	80
Ø трубы D1	35
L4	35,5
L5	20
CH2	55
резьба M	42x2

101413.1

160

50,5

39,5

40,5

48x2

Артикул	101413.1
WP (bar)	160
CH1	70
Вид	X
серия	L
L1 (мм)	50,5
L2 (мм)	39,5
L3	90
Ø трубы D1	42
L4	40,5
L5	22
CH2	60
резьба M	48x2

101414.1

400

23,5

16,5

12x1.5

Артикул	101414.1
WP (bar)	400
CH1	22
Вид	X
серия	S
L1 (мм)	23,5
L2 (мм)	16,5
L3	32
Ø трубы D1	6
L4	14
L5	12
CH2	19
резьба M	12x1.5

101415.1

400

23,5

16,5

14x1.5

Артикул	101415.1
WP (bar)	400
CH1	22
Вид	X
серия	S
L1 (мм)	23,5
L2 (мм)	16,5
L3	32
Ø трубы D1	8
L4	14
L5	12
CH2	19
резьба M	14x1.5

101416.1

400

18,5

38,5

16,5

16x1.5

Артикул	101416.1
WP (bar)	400
CH1	27
Вид	X
серия	S
L1 (мм)	26
L2 (мм)	18,5
L3	38,5
Ø трубы D1	10
L4	16,5
L5	12
CH2	24
резьба M	16x1.5

101417.1

400

21,5

18,5

18x1.5

Артикул	101417.1
WP (bar)	400
CH1	32
Вид	X
серия	S
L1 (мм)	29
L2 (мм)	21,5
L3	42
Ø трубы D1	12
L4	18,5
L5	12
CH2	27
резьба M	18x1.5

101418.1

315

20x1.5

Артикул	101418.1
WP (bar)	315
CH1	32
Вид	X
серия	S
L1 (мм)	31
L2 (мм)	23
L3	45
Ø трубы D1	14
L4	20
L5	14
CH2	30
резьба M	20x1.5

101419.1

315

22,5

46,5

21,5

22x1.5

Артикул	101419.1
WP (bar)	315
CH1	32
Вид	X
серия	S
L1 (мм)	31
L2 (мм)	22,5
L3	46,5
Ø трубы D1	16
L4	21,5
L5	14
CH2	30
резьба M	22x1.5

101420.M

250

25,5

26x1.5

Артикул	101420.M
WP (bar)	250
CH1	41
Вид	X
серия	S
L1 (мм)	36
L2 (мм)	25,5
L3	54
Ø трубы D1	20
L4	24
L5	16
CH2	36
резьба M	26x1.5

101420.1

250

25,5

27x2

Артикул	101420.1
WP (bar)	250
CH1	41
Вид	X
серия	S
L1 (мм)	36
L2 (мм)	25,5
L3	54
Ø трубы D1	20
L4	24
L5	16
CH2	36
резьба M	27x2

101421.1

250

42,5

31,5

66,5

30,5

33x2

Артикул	101421.1
WP (bar)	250
CH1	50
Вид	X
серия	S
L1 (мм)	42,5
L2 (мм)	31,5
L3	66,5
Ø трубы D1	25
L4	30,5
L5	18
CH2	46
резьба M	33x2

101422.1

250

49,5

35,5

42x2

Артикул	101422.1
WP (bar)	250
CH1	60
Вид	X
серия	S
L1 (мм)	49,5
L2 (мм)	36
L3	80
Ø трубы D1	30
L4	35,5
L5	20
CH2	55
резьба M	42x2

101423.1

200

56,5

40,5

48x2

Артикул	101423.1
WP (bar)	200
CH1	70
Вид	X
серия	S
L1 (мм)	56,5
L2 (мм)	40,5
L3	90
Ø трубы D1	38
L4	40,5
L5	22
CH2	60
резьба M	48x2

101451.1

100

17,5

13,5

21,5

8x1

Артикул	101451.1
WP (bar)	100
CH1	14
Вид	Y
серия	LL
L1 (мм)	17,5
L2 (мм)	13,5
L3	21,5
Ø трубы D1	4
L4	10
L5	6
CH2	12
резьба M	8x1

101452.1

100

17,5

21,5

10x1

Артикул	101452.1
WP (bar)	100
CH1	14
Вид	Y
серия	LL
L1 (мм)	17,5
L2 (мм)	12
L3	21,5
Ø трубы D1	6
L4	10
L5	6
CH2	14
резьба M	10x1

101453.1

100

18,5

21,5

10x1

Артикул	101453.1
WP (bar)	100
CH1	14
Вид	Y
серия	LL
L1 (мм)	18,5
L2 (мм)	13
L3	21,5
Ø трубы D1	8
L4	10
L5	6
CH2	14
резьба M	10x1

101454.1

250

18,5

11,5

21,5

10x1

Артикул	101454.1
WP (bar)	250
CH1	14
Вид	Y
серия	L
L1 (мм)	18,5
L2 (мм)	11,5
L3	21,5
Ø трубы D1	6
L4	10
L5	6
CH2	14
резьба M	10x1

101455.1

250

27,5

12x1.5

Артикул	101455.1
WP (bar)	250
CH1	19
Вид	Y
серия	L
L1 (мм)	21
L2 (мм)	14
L3	27,5
Ø трубы D1	8
L4	13
L5	9
CH2	17
резьба M	12x1.5

101456.1

250

27,5

14x1.5

Артикул	101456.1
WP (bar)	250
CH1	19
Вид	Y
серия	L
L1 (мм)	22
L2 (мм)	15
L3	27,5
Ø трубы D1	10
L4	13
L5	9
CH2	19
резьба M	14x1.5

101457.1

250

32,5

16x1.5

Артикул	101457.1
WP (bar)	250
CH1	22
Вид	Y
серия	L
L1 (мм)	24
L2 (мм)	17
L3	32,5
Ø трубы D1	12
L4	15
L5	9
CH2	22
резьба M	16x1.5

101458.1

250

18x1.5

Артикул	101458.1
WP (bar)	250
CH1	24
Вид	Y
серия	L
L1 (мм)	25
L2 (мм)	18
L3	37
Ø трубы D1	15
L4	17
L5	9
CH2	24
резьба M	18x1.5

101459.1

160

19,5

21,5

22x1.5

Артикул	101459.1
WP (bar)	160
CH1	30
Вид	Y
серия	L
L1 (мм)	27
L2 (мм)	19,5
L3	45
Ø трубы D1	18
L4	21,5
L5	10
CH2	27
резьба M	22x1.5

101460.1

160

25,5

26x1.5

Артикул	101460.1
WP (bar)	160
CH1	36
Вид	Y
серия	L
L1 (мм)	33
L2 (мм)	25,5
L3	48
Ø трубы D1	22
L4	23
L5	13
CH2	32
резьба M	26x1.5

101464.1

250

27,5

12x1.5

Артикул	101464.1
WP (bar)	250
CH1	19
Вид	Y
серия	S
L1 (мм)	23
L2 (мм)	16
L3	27,5
Ø трубы D1	6
L4	13
L5	9
CH2	17
резьба M	12x1.5

101465.1

250

27,5

14x1.5

Артикул	101465.1
WP (bar)	250
CH1	19
Вид	Y
серия	S
L1 (мм)	23
L2 (мм)	16
L3	27,5
Ø трубы D1	8
L4	13
L5	9
CH2	19
резьба M	14x1.5

101466.1

250

17,5

32,5

16x1.5

Артикул	101466.1
WP (bar)	250
CH1	22
Вид	Y
серия	S
L1 (мм)	25
L2 (мм)	17,5
L3	32,5
Ø трубы D1	10
L4	15
L5	9
CH2	22
резьба M	16x1.5

101467.1

250

17,5

18x1.5

Артикул	101467.1
WP (bar)	250
CH1	24
Вид	Y
серия	S
L1 (мм)	25
L2 (мм)	17,5
L3	37
Ø трубы D1	12
L4	17
L5	9
CH2	24
резьба M	18x1.5

101468.1

250

21,5

20x1.5

Артикул	101468.1
WP (bar)	250
CH1	27
Вид	Y
серия	S
L1 (мм)	28
L2 (мм)	20
L3	45
Ø трубы D1	14
L4	21,5
L5	10
CH2	27
резьба M	20x1.5

101469.1

160

20,5

21,5

22x1.5

Артикул	101469.1
WP (bar)	160
CH1	30
Вид	Y
серия	S
L1 (мм)	29
L2 (мм)	20,5
L3	45
Ø трубы D1	16
L4	21,5
L5	10
CH2	27
резьба M	22x1.5

101470.1

160

24,5

27x2

Артикул	101470.1
WP (bar)	160
CH1	36
Вид	Y
серия	S
L1 (мм)	35
L2 (мм)	24,5
L3	48
Ø трубы D1	20
L4	23
L5	13
CH2	32
резьба M	27x2
