Прямые BSP уплотнение тип B в сборе с B4

Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

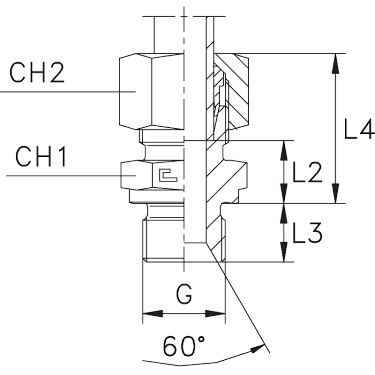

Характеристики

Артикул

WP (bar)

Ø трубы D1

резьба G

L1 (мм)

L2 (мм)

CH1

CH2

100304.4

315

1/8

15,5

8,5

Артикул	100304.4
WP (bar)	315
Ø трубы D1	6
резьба G	1/8
L1 (мм)	15,5
L2 (мм)	8,5
L3	8
L4	23
CH1	14
CH2	14

100305.4

315

1/4

Артикул	100305.4
WP (bar)	315
Ø трубы D1	8
резьба G	1/4
L1 (мм)	17
L2 (мм)	10
L3	12
L4	25
CH1	19
CH2	17

100306.4

315

1/4

Артикул	100306.4
WP (bar)	315
Ø трубы D1	10
резьба G	1/4
L1 (мм)	18
L2 (мм)	11
L3	12
L4	26
CH1	19
CH2	19

100321.4

400

Артикул	100321.4
WP (bar)	400
Ø трубы D1	25
резьба G	1
L1 (мм)	35
L2 (мм)	23
L3	18
L4	47
CH1	41
CH2	46

100324.4

315

1/4

24,5

Артикул	100324.4
WP (bar)	315
Ø трубы D1	6
резьба G	1/4
L1 (мм)	17
L2 (мм)	10
L3	12
L4	24,5
CH1	19
CH2	14

100325.4

315

1/8

16,5

9,5

24,5

Артикул	100325.4
WP (bar)	315
Ø трубы D1	8
резьба G	1/8
L1 (мм)	16,5
L2 (мм)	9,5
L3	8
L4	24,5
CH1	14
CH2	17

100326.4

315

3/8

18,5

11,5

26,5

Артикул	100326.4
WP (bar)	315
Ø трубы D1	8
резьба G	3/8
L1 (мм)	18,5
L2 (мм)	11,5
L3	12
L4	26,5
CH1	22
CH2	17

100327.4

315

1/2

Артикул	100327.4
WP (bar)	315
Ø трубы D1	8
резьба G	1/2
L1 (мм)	19
L2 (мм)	12
L3	14
L4	27
CH1	27
CH2	17

100328.4

315

1/8

17,5

10,5

25,5

Артикул	100328.4
WP (bar)	315
Ø трубы D1	10
резьба G	1/8
L1 (мм)	17,5
L2 (мм)	10,5
L3	8
L4	25,5
CH1	17
CH2	19

100329.4

315

3/8

19,5

12,5

27,5

Артикул	100329.4
WP (bar)	315
Ø трубы D1	10
резьба G	3/8
L1 (мм)	19,5
L2 (мм)	12,5
L3	12
L4	27,5
CH1	22
CH2	19

100330.4

315

1/2

Артикул	100330.4
WP (bar)	315
Ø трубы D1	10
резьба G	1/2
L1 (мм)	20
L2 (мм)	13
L3	14
L4	28
CH1	27
CH2	19

100331.4

315

1/4

26,5

Артикул	100331.4
WP (bar)	315
Ø трубы D1	12
резьба G	1/4
L1 (мм)	19
L2 (мм)	12
L3	12
L4	26,5
CH1	19
CH2	22

100332.4

315

1/2

27,5

Артикул	100332.4
WP (bar)	315
Ø трубы D1	12
резьба G	1/2
L1 (мм)	20
L2 (мм)	13
L3	14
L4	27,5
CH1	27
CH2	22

100333.4

315

3/8

20,5

13,5

28,5

Артикул	100333.4
WP (bar)	315
Ø трубы D1	15
резьба G	3/8
L1 (мм)	20,5
L2 (мм)	13,5
L3	12
L4	28,5
CH1	24
CH2	27

100334.4

315

3/4

14,5

Артикул	100334.4
WP (bar)	315
Ø трубы D1	18
резьба G	3/4
L1 (мм)	22
L2 (мм)	14,5
L3	16
L4	31
CH1	32
CH2	32

100335.4

630

1/2

17,5

33,5

Артикул	100335.4
WP (bar)	630
Ø трубы D1	12
резьба G	1/2
L1 (мм)	25
L2 (мм)	17,5
L3	14
L4	33,5
CH1	27
CH2	24

100336.4

630

3/8

26,5

18,5

36,5

Артикул	100336.4
WP (bar)	630
Ø трубы D1	14
резьба G	3/8
L1 (мм)	26,5
L2 (мм)	18,5
L3	12
L4	36,5
CH1	24
CH2	27

100337.4

400

3/8

26,5

36,5

Артикул	100337.4
WP (bar)	400
Ø трубы D1	16
резьба G	3/8
L1 (мм)	26,5
L2 (мм)	18
L3	12
L4	36,5
CH1	27
CH2	30

100338.4

400

1/2

20,5

Артикул	100338.4
WP (bar)	400
Ø трубы D1	20
резьба G	1/2
L1 (мм)	31
L2 (мм)	20,5
L3	14
L4	42
CH1	32
CH2	36

100339.4

400

3/4

Артикул	100339.4
WP (bar)	400
Ø трубы D1	25
резьба G	3/4
L1 (мм)	35
L2 (мм)	23
L3	16
L4	47
CH1	41
CH2	46

100340.4

400

23,5

Артикул	100340.4
WP (bar)	400
Ø трубы D1	30
резьба G	1
L1 (мм)	37
L2 (мм)	23,5
L3	18
L4	50
CH1	46
CH2	50

100341.4

630

3/8

22,5

15,5

30,5

Артикул	100341.4
WP (bar)	630
Ø трубы D1	8
резьба G	3/8
L1 (мм)	22,5
L2 (мм)	15,5
L3	12
L4	30,5
CH1	22
CH2	19

100342.4

630

1/4

14,5

30,5

Артикул	100342.4
WP (bar)	630
Ø трубы D1	10
резьба G	1/4
L1 (мм)	22
L2 (мм)	14,5
L3	12
L4	30,5
CH1	19
CH2	22

100343.4

630

1/2

17,5

33,5

Артикул	100343.4
WP (bar)	630
Ø трубы D1	10
резьба G	1/2
L1 (мм)	25
L2 (мм)	17,5
L3	14
L4	33,5
CH1	27
CH2	22

100344.4

630

1/4

16,5

32,5

Артикул	100344.4
WP (bar)	630
Ø трубы D1	12
резьба G	1/4
L1 (мм)	24
L2 (мм)	16,5
L3	12
L4	32,5
CH1	22
CH2	24

100345.4

400

3/4

20,5

Артикул	100345.4
WP (bar)	400
Ø трубы D1	16
резьба G	3/4
L1 (мм)	29
L2 (мм)	20,5
L3	16
L4	39
CH1	32
CH2	30

100346.4

400

22,5

Артикул	100346.4
WP (bar)	400
Ø трубы D1	20
резьба G	1
L1 (мм)	33
L2 (мм)	22,5
L3	18
L4	44
CH1	41
CH2	36

100347.4

315

1.1/4

Артикул	100347.4
WP (bar)	315
Ø трубы D1	38
резьба G	1.1/4
L1 (мм)	42
L2 (мм)	26
L3	20
L4	57
CH1	55
CH2	60

100348.4

315

3/4

Артикул	100348.4
WP (bar)	315
Ø трубы D1	15
резьба G	3/4
L1 (мм)	22
L2 (мм)	15
L3	16
L4	30
CH1	32
CH2	27

100349.4

160

1/2

16,5

Артикул	100349.4
WP (bar)	160
Ø трубы D1	22
резьба G	1/2
L1 (мм)	24
L2 (мм)	16,5
L3	14
L4	33
CH1	32
CH2	36

100350.4

160

17,5

Артикул	100350.4
WP (bar)	160
Ø трубы D1	22
резьба G	1
L1 (мм)	25
L2 (мм)	17,5
L3	18
L4	34
CH1	41
CH2	36

100351.4

160

3/4

17,5

Артикул	100351.4
WP (bar)	160
Ø трубы D1	28
резьба G	3/4
L1 (мм)	25
L2 (мм)	17,5
L3	16
L4	34
CH1	41
CH2	41

100352.4

160

17,5

Артикул	100352.4
WP (bar)	160
Ø трубы D1	35
резьба G	1
L1 (мм)	28
L2 (мм)	17,5
L3	18
L4	39
CH1	46
CH2	50

100353.4

315

3/8

18,5

11,5

Артикул	100353.4
WP (bar)	315
Ø трубы D1	6
резьба G	3/8
L1 (мм)	18,5
L2 (мм)	11,5
L3	12
L4	26
CH1	22
CH2	14

100354.4

160

1.1/4

Артикул	100354.4
WP (bar)	160
Ø трубы D1	42
резьба G	1.1/4
L1 (мм)	30
L2 (мм)	19
L3	20
L4	42
CH1	55
CH2	60

Бренд CAST
