Быстроразъемные соединения (БРС)

Быстроразъемные соединения (БРС) представляют собой устройства, которые позволяют быстро и эффективно соединять и разъединять трубопроводы или другие элементы систем без необходимости использования инструментов. Они являются важным компонентом в различных отраслях промышленности и обеспечивают удобство в эксплуатации оборудования.

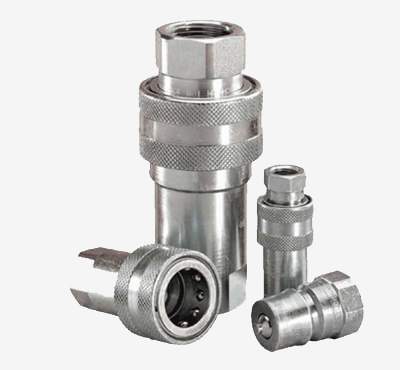

Основными компонентами БРС являются муфта и ниппель.

• Ниппель — это часть, которая крепится к одному из соединяемых объектов. Ниппели чаще всего имеют наружную резьбу, и их задача — создать соединение с муфтой.
• Муфта (розетка) — это компонент БРС для соединения с ниппелем. Муфта может быть оснащена различными механизмами, которые обеспечивают надежное соединение.

Принцип действия быстроразъемных соединений

Принцип работы быстроразъемных соединений (БРС) основывается на механическом зацеплении между ниппелем и муфтой (или розеткой), что гарантирует надежное и герметичное соединение.

• Соединение: при вставке ниппеля в муфту происходит процесс блокировки, который, как правило, реализуется через специальные фиксирующие элементы (например, шариковые или редукционные механизмы). При этом, в зависимости от конструкции, может быть обеспечена герметизация соединения.
• Разъединение: для разъединения достаточно нажать на определенный механизм (например, кнопку или рычаг), который освобождает фиксирующие элементы, позволяя ниппелю свободно выйти из муфты. Это гарантирует легкость манипуляций и возможность работы в условиях ограниченного пространства.

Виды БРС соединений

В зависимости от области применения, БРС делятся на два основных вида: пневматические и гидравлические.

Пневматические БРС

Пневматические соединения используются в системах, где передается сжатый воздух или газ. Они обычно имеют небольшие размеры и низкие рабочие давления. Пневматические БРС хороши для подключения инструментов, оборудования и систем пневматического управления. Они обеспечивают легкость и скорость соединения, что особенно важно в условиях производственных и монтажных работ.

Гидравлические быстроразъемные соединения

Гидравлические БРС соединения предназначены для передачи жидкостей под высоким давлением, таких как масла или другие гидравлические жидкости. Они отличаются большей прочностью и прочными герметизирующими свойствами, что позволяет им эффективно работать в условиях высокой нагрузки и агрессивной среды. Гидравлические быстроразъемные соединения широко применяются в промышленности, строительстве, сельском хозяйстве и на рынке мобильной техники.

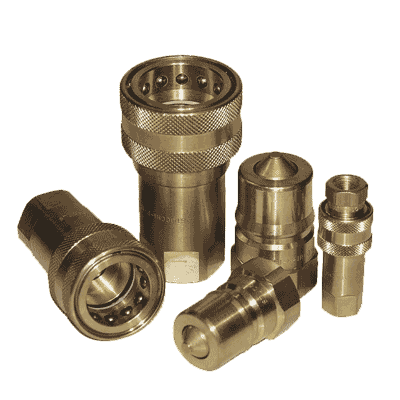

Серии гидравлических БРС и их применение

Гидравлические быстроразъемные соединения классифицируются по различным стандартам, из которых наиболее распространены следующие серии:

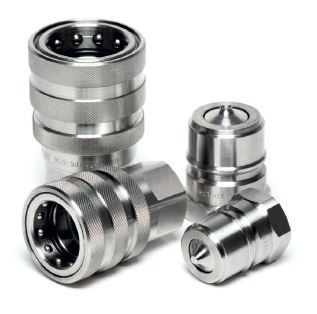

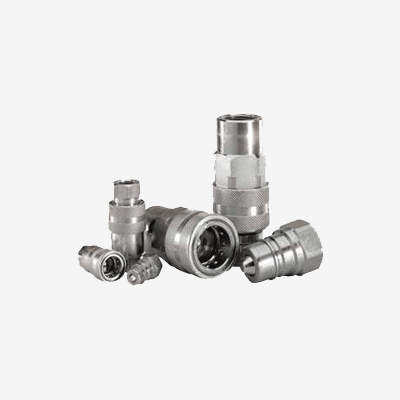

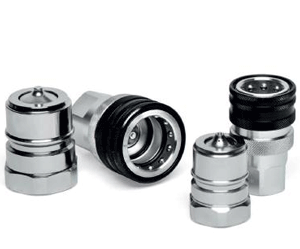

• Серия A (ISO 7241-A) – широко используется в сельском хозяйстве, строительной и коммунальной технике. Хорошо подходит для гидравлических шлангов высокого давления (РВД) и работы с большими потоками жидкости.
• Серия B (ISO 7241-B) – используется в большинстве гидравлических систем, включая промышленную технику и оборудование для рытья.

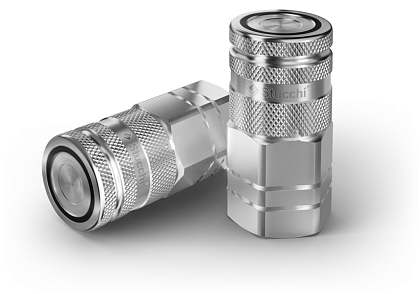

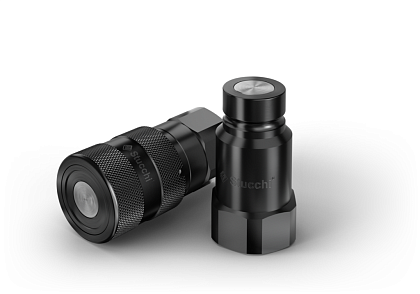

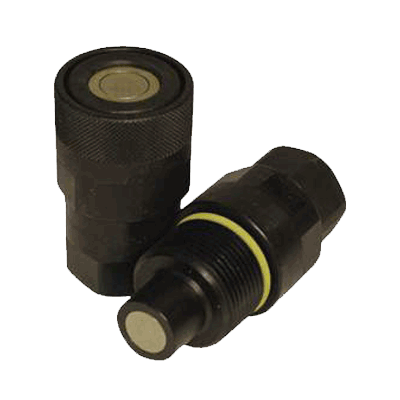

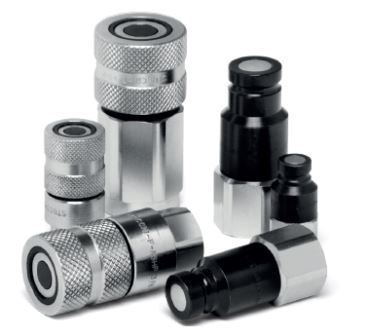

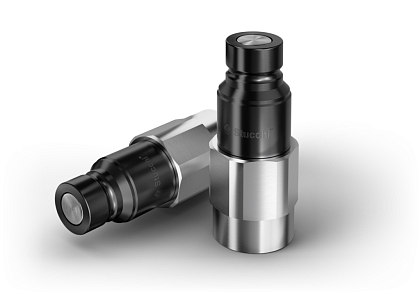

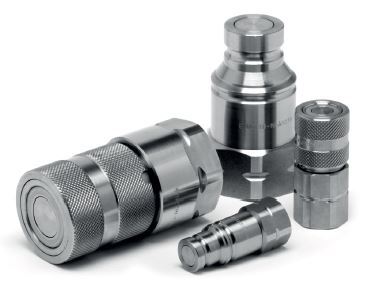

• Серия C (ISO 16028, Flat face) – применяется в сферах, где необходима минимизация загрязнений и утечек, например, в мобильных и стационарных гидравлических системах.
• Серия M (ISO 5675) – используется в сельском хозяйстве и промышленных системах, где важна возможность работы с агрессивными жидкостями.

Эти серии быстроразъемных соединений для гидравлики обеспечивают надежность, стойкость к воздействию различных рабочих условий и легко справляются с высокими давлениями. Они играют ключевую роль в обеспечении эффективной работы гидравлических систем и оборудования различных отраслей.
