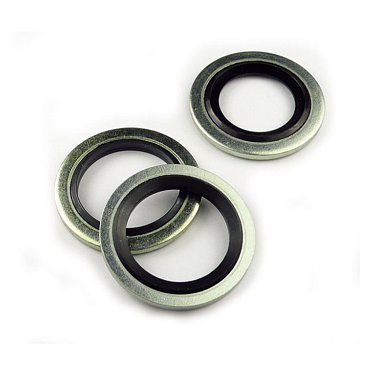

Уплотнения USIT R

Уплотнения резинометаллические (дюймовые)

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

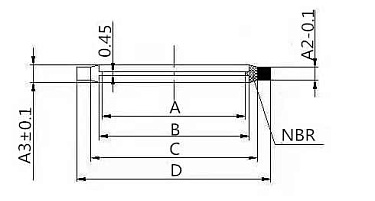

Характеристики

Артикул

Наименование

Резьба BSP

A ±0,12

B ±0,12

C ±0,24

D -0,24

A2-0,1

A3±0,1

SC-020

Резинометаллические уплотнения USIT R D=1/8

1/8

8.56

10,37

12,2

15.9

2.95

Артикул	SC-020
Наименование	Резинометаллические уплотнения USIT R D=1/8
Резьба BSP	1/8
A ±0,12	8.56
B ±0,12	10,37
C ±0,24	12,2
D -0,24	15.9
A2-0,1	2
A3±0,1	2.95

SC-021

Резинометаллические уплотнения USIT R D=1/4

1/4

11.45

13.74

15.8

20.57

2.95

Артикул	SC-021
Наименование	Резинометаллические уплотнения USIT R D=1/4
Резьба BSP	1/4
A ±0,12	11.45
B ±0,12	13.74
C ±0,24	15.8
D -0,24	20.57
A2-0,1	2
A3±0,1	2.95

SC-023

Резинометаллические уплотнения USIT R D=3/8

3/8

14.96

17.28

19.4

23.8

2.95

Артикул	SC-023
Наименование	Резинометаллические уплотнения USIT R D=3/8
Резьба BSP	3/8
A ±0,12	14.96
B ±0,12	17.28
C ±0,24	19.4
D -0,24	23.8
A2-0,1	2
A3±0,1	2.95

SC-025

Резинометаллические уплотнения USIT R D=1/2

1/2

18,5

21,54

24.2

28,58

2,5

3.4

Артикул	SC-025
Наименование	Резинометаллические уплотнения USIT R D=1/2
Резьба BSP	1/2
A ±0,12	18,5
B ±0,12	21,54
C ±0,24	24.2
D -0,24	28,58
A2-0,1	2,5
A3±0,1	3.4

SC-026

Резинометаллические уплотнения USIT R D=5/8

5/8

20,6

23,5

27,1

2,5

3,4

Артикул	SC-026
Наименование	Резинометаллические уплотнения USIT R D=5/8
Резьба BSP	5/8
A ±0,12	20,6
B ±0,12	23,5
C ±0,24	27,1
D -0,24	35
A2-0,1	2,5
A3±0,1	3,4

SC-027

Резинометаллические уплотнения USIT R D=3/4

3/4

24.13

27.05

29.4

34.93

2,5

3,4

Артикул	SC-027
Наименование	Резинометаллические уплотнения USIT R D=3/4
Резьба BSP	3/4
A ±0,12	24.13
B ±0,12	27.05
C ±0,24	29.4
D -0,24	34.93
A2-0,1	2,5
A3±0,1	3,4

SC-030

Резинометаллические уплотнения USIT R D=1

1.0

30.3

33.89

42,8

2,5

3,3

Артикул	SC-030
Наименование	Резинометаллические уплотнения USIT R D=1
Резьба BSP	1.0
A ±0,12	30.3
B ±0,12	33.89
C ±0,24	37
D -0,24	42,8
A2-0,1	2,5
A3±0,1	3,3

SC-032

Резинометаллические уплотнения USIT R D=1.1/4

1.1/4

38.96

42.93

52.38

2,5

3,3

Артикул	SC-032
Наименование	Резинометаллические уплотнения USIT R D=1.1/4
Резьба BSP	1.1/4
A ±0,12	38.96
B ±0,12	42.93
C ±0,24	46
D -0,24	52.38
A2-0,1	2,5
A3±0,1	3,3

SC-033

Резинометаллические уплотнения USIT R D=1.1/2

1.1/2

44.86

48.44

51.3

58.6

2.5

3.4

Артикул	SC-033
Наименование	Резинометаллические уплотнения USIT R D=1.1/2
Резьба BSP	1.1/2
A ±0,12	44.86
B ±0,12	48.44
C ±0,24	51.3
D -0,24	58.6
A2-0,1	2.5
A3±0,1	3.4

SC-036

Резинометаллические уплотнения USIT R D=2

2.0

56.67

60.58

73.03

2.5

3.4

Артикул	SC-036
Наименование	Резинометаллические уплотнения USIT R D=2
Резьба BSP	2.0
A ±0,12	56.67
B ±0,12	60.58
C ±0,24	65
D -0,24	73.03
A2-0,1	2.5
A3±0,1	3.4
