VERSO PTFE IM (средняя толщина стенки)

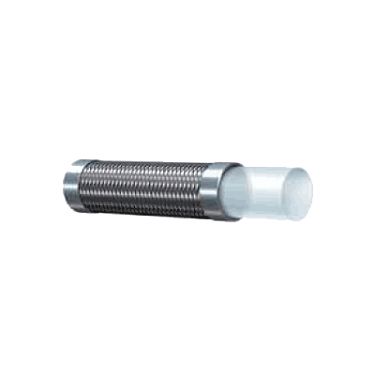

Рукава тефлоновые PTFE IM (средняя толщина стенки)

Область применения: в линиях с высоким давлением для подачи красок, масла, воздуха, воды, пара. Средняя толщина стенки и радиус изгиба.
Внутренний слой: тефлон.
Усиление: одна оплетка из нержавеющей стали AISI 304.
Рабочая температура: от -60° до +260° C.

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Характеристики

Артикул

ID (мм)

DASH

ID (дюйм)

OD (мм)

R min (мм)

WP (bar)

WP (psi)

BP (bar)

BP (psi)

Вес, кг/м

PTFE12IM

12,7

1/2

16,2

125

110

1 740

400

6 237

0,25

Артикул	PTFE12IM
DN	12
ID (мм)	12,7
ID (дюйм)	1/2
OD (мм)	16,2
R min (мм)	125
WP (bar)	110
WP (psi)	1 740
BP (bar)	400
BP (psi)	6 237
Вес, кг/м	0,25

VS-IM04-STD

3,2

-2

1/8

6,5

275

3 990

1 100

11 950

0,07

Артикул	VS-IM04-STD
DN	4
ID (мм)	3,2
DASH	-2
ID (дюйм)	1/8
OD (мм)	6,5
R min (мм)	25
WP (bar)	275
WP (psi)	3 990
BP (bar)	1 100
BP (psi)	11 950
Вес, кг/м	0,07

VS-IM05-STD

4,8

-3

3/16

7,8

200

2 900

800

11 600

0,09

Артикул	VS-IM05-STD
DN	5
ID (мм)	4,8
DASH	-3
ID (дюйм)	3/16
OD (мм)	7,8
R min (мм)	35
WP (bar)	200
WP (psi)	2 900
BP (bar)	800
BP (psi)	11 600
Вес, кг/м	0,09

VS-IM06-STD

6,35

-4

1/4

9,4

175

2 540

700

10 150

0,11

Артикул	VS-IM06-STD
DN	6
ID (мм)	6,35
DASH	-4
ID (дюйм)	1/4
OD (мм)	9,4
R min (мм)	45
WP (bar)	175
WP (psi)	2 540
BP (bar)	700
BP (psi)	10 150
Вес, кг/м	0,11

VS-IM08-STD

-5

5/16

11,3

150

2 170

600

8 700

0,15

Артикул	VS-IM08-STD
DN	8
ID (мм)	8
DASH	-5
ID (дюйм)	5/16
OD (мм)	11,3
R min (мм)	50
WP (bar)	150
WP (psi)	2 170
BP (bar)	600
BP (psi)	8 700
Вес, кг/м	0,15

VS-IM10-STD

9,5

-6

3/8

12,8

135

1 960

540

7 830

0,17

Артикул	VS-IM10-STD
DN	10
ID (мм)	9,5
DASH	-6
ID (дюйм)	3/8
OD (мм)	12,8
R min (мм)	55
WP (bar)	135
WP (psi)	1 960
BP (bar)	540
BP (psi)	7 830
Вес, кг/м	0,17

VS-IM12-STD

12,7

-8

1/2

16,2

120

1 740

480

6 960

0,24

Артикул	VS-IM12-STD
DN	12
ID (мм)	12,7
DASH	-8
ID (дюйм)	1/2
OD (мм)	16,2
R min (мм)	70
WP (bar)	120
WP (psi)	1 740
BP (bar)	480
BP (psi)	6 960
Вес, кг/м	0,24

VS-IM16-STD

-10

5/8

19,5

130

100

1 450

400

5 800

0,3

Артикул	VS-IM16-STD
DN	16
ID (мм)	16
DASH	-10
ID (дюйм)	5/8
OD (мм)	19,5
R min (мм)	130
WP (bar)	100
WP (psi)	1 450
BP (bar)	400
BP (psi)	5 800
Вес, кг/м	0,3

VS-IM20-STD

-12

3/4

22,6

190

1 310

360

5 220

0,37

Артикул	VS-IM20-STD
DN	20
ID (мм)	19
DASH	-12
ID (дюйм)	3/4
OD (мм)	22,6
R min (мм)	190
WP (bar)	90
WP (psi)	1 310
BP (bar)	360
BP (psi)	5 220
Вес, кг/м	0,37

VS-IM25-STD

25,4

-16

29,7

270

940

260

3 770

0,5

Артикул	VS-IM25-STD
DN	25
ID (мм)	25,4
DASH	-16
ID (дюйм)	1
OD (мм)	29,7
R min (мм)	270
WP (bar)	65
WP (psi)	940
BP (bar)	260
BP (psi)	3 770
Вес, кг/м	0,5
