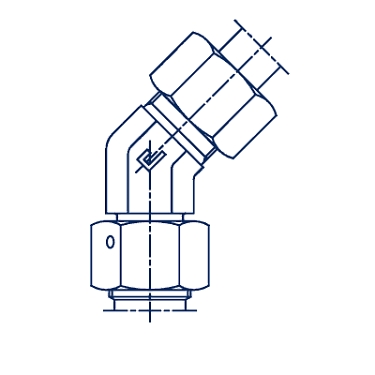

Угловые 45° гайка-штуцер S серия в сборе с B4

Если Вы хотите заказать изделие из нержавеющей стали, замените первые две цифры артикула с 60.... на 61....

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

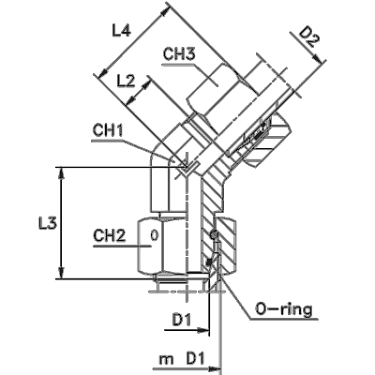

Характеристики

Артикул

WP (bar)

Ø трубы D1

Ø трубы D2

резьба m D1

L2 (мм)

CH1

CH2

CH3

605504.4

315

12x1,5

Артикул	605504.4
WP (bar)	315
Ø трубы D1	6
Ø трубы D2	6
резьба m D1	12x1,5
L2 (мм)	9
L3	26
L4	24
CH1	11
CH2	14
CH3	14

605505.4

315

14x1,5

27,5

Артикул	605505.4
WP (bar)	315
Ø трубы D1	8
Ø трубы D2	8
резьба m D1	14x1,5
L2 (мм)	10
L3	27,5
L4	25
CH1	14
CH2	17
CH3	17

605506.4

315

16x1,5

Артикул	605506.4
WP (bar)	315
Ø трубы D1	10
Ø трубы D2	10
резьба m D1	16x1,5
L2 (мм)	11
L3	29
L4	26
CH1	14
CH2	19
CH3	19

605507.4

315

18x1,5

29,5

Артикул	605507.4
WP (bar)	315
Ø трубы D1	12
Ø трубы D2	12
резьба m D1	18x1,5
L2 (мм)	12
L3	29,5
L4	27
CH1	19
CH2	22
CH3	22

605508.4

315

22x1,5

32,5

Артикул	605508.4
WP (bar)	315
Ø трубы D1	15
Ø трубы D2	15
резьба m D1	22x1,5
L2 (мм)	15
L3	32,5
L4	30
CH1	22
CH2	27
CH3	27

605509.4

315

26x1,5

16,5

35,5

Артикул	605509.4
WP (bar)	315
Ø трубы D1	18
Ø трубы D2	18
резьба m D1	26x1,5
L2 (мм)	16,5
L3	35,5
L4	33
CH1	27
CH2	32
CH3	32

605510.4

160

30x2

18,5

38,5

Артикул	605510.4
WP (bar)	160
Ø трубы D1	22
Ø трубы D2	22
резьба m D1	30x2
L2 (мм)	18,5
L3	38,5
L4	35
CH1	27
CH2	36
CH3	36

605511.4

160

36x2

41,5

39,5

Артикул	605511.4
WP (bar)	160
Ø трубы D1	28
Ø трубы D2	28
резьба m D1	36x2
L2 (мм)	23
L3	41,5
L4	39,5
CH1	33
CH2	41
CH3	41

605512.4

160

45x2

23,5

51,5

Артикул	605512.4
WP (bar)	160
Ø трубы D1	35
Ø трубы D2	35
резьба m D1	45x2
L2 (мм)	23,5
L3	51,5
L4	45
CH1	41
CH2	50
CH3	50

605513.4

160

52x2

Артикул	605513.4
WP (bar)	160
Ø трубы D1	42
Ø трубы D2	42
резьба m D1	52x2
L2 (мм)	26
L3	53
L4	49
CH1	48
CH2	60
CH3	60

605514.4

630

14x1,5

Артикул	605514.4
WP (bar)	630
Ø трубы D1	6
Ø трубы D2	6
резьба m D1	14x1,5
L2 (мм)	11
L3	27
L4	26
CH1	14
CH2	17
CH3	17

605515.4

630

16x1,5

27,5

Артикул	605515.4
WP (bar)	630
Ø трубы D1	8
Ø трубы D2	8
резьба m D1	16x1,5
L2 (мм)	12
L3	27,5
L4	27
CH1	14
CH2	19
CH3	19

605516.4

630

18x1,5

12,5

30,5

Артикул	605516.4
WP (bar)	630
Ø трубы D1	10
Ø трубы D2	10
резьба m D1	18x1,5
L2 (мм)	12,5
L3	30,5
L4	29
CH1	19
CH2	22
CH3	22

605517.4

630

20x1,5

15,5

31,5

Артикул	605517.4
WP (bar)	630
Ø трубы D1	12
Ø трубы D2	12
резьба m D1	20x1,5
L2 (мм)	15,5
L3	31,5
L4	32
CH1	19
CH2	24
CH3	24

605518.4

630

22x1,5

Артикул	605518.4
WP (bar)	630
Ø трубы D1	14
Ø трубы D2	14
резьба m D1	22x1,5
L2 (мм)	16
L3	35
L4	34
CH1	22
CH2	27
CH3	27

605519.4

400

24x1,5

15,5

36,5

Артикул	605519.4
WP (bar)	400
Ø трубы D1	16
Ø трубы D2	16
резьба m D1	24x1,5
L2 (мм)	15,5
L3	36,5
L4	34
CH1	27
CH2	30
CH3	30

605520.4

400

30x2

44,5

37,5

Артикул	605520.4
WP (bar)	400
Ø трубы D1	20
Ø трубы D2	20
резьба m D1	30x2
L2 (мм)	16
L3	44,5
L4	37,5
CH1	27
CH2	36
CH3	36

605521.4

400

36x2

Артикул	605521.4
WP (bar)	400
Ø трубы D1	25
Ø трубы D2	25
резьба m D1	36x2
L2 (мм)	20
L3	50
L4	44
CH1	33
CH2	46
CH3	46

605522.4

400

42x2

55,5

50,5

Артикул	605522.4
WP (bar)	400
Ø трубы D1	30
Ø трубы D2	30
резьба m D1	42x2
L2 (мм)	24
L3	55,5
L4	50,5
CH1	41
CH2	50
CH3	50

605523.4

315

52x2

Артикул	605523.4
WP (bar)	315
Ø трубы D1	38
Ø трубы D2	38
резьба m D1	52x2
L2 (мм)	24
L3	58
L4	55
CH1	48
CH2	60
CH3	60

605524.4

315

6 S

6 L

14x1,5

Артикул	605524.4
WP (bar)	315
Ø трубы D1	6 S
Ø трубы D2	6 L
резьба m D1	14x1,5
L2 (мм)	9
L3	27
L4	24
CH1	14
CH2	17
CH3	14

605525.4

315

8 S

8 L

16x1,5

27,5

Артикул	605525.4
WP (bar)	315
Ø трубы D1	8 S
Ø трубы D2	8 L
резьба m D1	16x1,5
L2 (мм)	10
L3	27,5
L4	25
CH1	14
CH2	19
CH3	17

605526.4

315

10 S

10 L

18x1,5

Артикул	605526.4
WP (bar)	315
Ø трубы D1	10 S
Ø трубы D2	10 L
резьба m D1	18x1,5
L2 (мм)	11
L3	30
L4	26
CH1	19
CH2	22
CH3	19

605527.4

315

12 S

12 L

20x1,5

Артикул	605527.4
WP (bar)	315
Ø трубы D1	12 S
Ø трубы D2	12 L
резьба m D1	20x1,5
L2 (мм)	12
L3	31
L4	27
CH1	19
CH2	24
CH3	22

605528.4

315

6 L

6 S

12x1,5

Артикул	605528.4
WP (bar)	315
Ø трубы D1	6 L
Ø трубы D2	6 S
резьба m D1	12x1,5
L2 (мм)	11
L3	26
L4	26
CH1	14
CH2	14
CH3	17

605529.4

315

8 L

8 S

14x1,5

27,5

Артикул	605529.4
WP (bar)	315
Ø трубы D1	8 L
Ø трубы D2	8 S
резьба m D1	14x1,5
L2 (мм)	12
L3	27,5
L4	27
CH1	14
CH2	17
CH3	19

605530.4

315

10 L

10 S

16x1,5

12,5

29,5

Артикул	605530.4
WP (bar)	315
Ø трубы D1	10 L
Ø трубы D2	10 S
резьба m D1	16x1,5
L2 (мм)	12,5
L3	29,5
L4	29
CH1	19
CH2	19
CH3	22

605531.4

315

12 L

12 S

18x1,5

15,5

Артикул	605531.4
WP (bar)	315
Ø трубы D1	12 L
Ø трубы D2	12 S
резьба m D1	18x1,5
L2 (мм)	15,5
L3	30
L4	32
CH1	19
CH2	22
CH3	24

615504.4

315

12x1,5

Артикул	615504.4
WP (bar)	315
Ø трубы D1	6
Ø трубы D2	6
резьба m D1	12x1,5
L2 (мм)	9
L3	26
L4	24
CH1	11
CH2	14
CH3	14

615505.4

315

14x1,5

27,5

Артикул	615505.4
WP (bar)	315
Ø трубы D1	8
Ø трубы D2	8
резьба m D1	14x1,5
L2 (мм)	10
L3	27,5
L4	25
CH1	14
CH2	17
CH3	17

615506.4

315

16x1,5

Артикул	615506.4
WP (bar)	315
Ø трубы D1	10
Ø трубы D2	10
резьба m D1	16x1,5
L2 (мм)	11
L3	29
L4	26
CH1	14
CH2	19
CH3	19

615507.4

315

18x1,5

29,5

Артикул	615507.4
WP (bar)	315
Ø трубы D1	12
Ø трубы D2	12
резьба m D1	18x1,5
L2 (мм)	12
L3	29,5
L4	27
CH1	19
CH2	22
CH3	22

615508.4

315

22x1,5

32,5

Артикул	615508.4
WP (bar)	315
Ø трубы D1	15
Ø трубы D2	15
резьба m D1	22x1,5
L2 (мм)	15
L3	32,5
L4	30
CH1	22
CH2	27
CH3	27

615509.4

315

26x1,5

16,5

35,5

Артикул	615509.4
WP (bar)	315
Ø трубы D1	18
Ø трубы D2	18
резьба m D1	26x1,5
L2 (мм)	16,5
L3	35,5
L4	33
CH1	27
CH2	32
CH3	32

615510.4

160

30x2

18,5

38,5

Артикул	615510.4
WP (bar)	160
Ø трубы D1	22
Ø трубы D2	22
резьба m D1	30x2
L2 (мм)	18,5
L3	38,5
L4	35
CH1	27
CH2	36
CH3	36

615511.4

160

36x2

41,5

39,5

Артикул	615511.4
WP (bar)	160
Ø трубы D1	28
Ø трубы D2	28
резьба m D1	36x2
L2 (мм)	23
L3	41,5
L4	39,5
CH1	33
CH2	41
CH3	41

615512.4

160

45x2

23,5

51,5

Артикул	615512.4
WP (bar)	160
Ø трубы D1	35
Ø трубы D2	35
резьба m D1	45x2
L2 (мм)	23,5
L3	51,5
L4	45
CH1	41
CH2	50
CH3	50

615513.4

160

52x2

Артикул	615513.4
WP (bar)	160
Ø трубы D1	42
Ø трубы D2	42
резьба m D1	52x2
L2 (мм)	26
L3	53
L4	49
CH1	48
CH2	60
CH3	60

615514.4

630

14x1,5

Артикул	615514.4
WP (bar)	630
Ø трубы D1	6
Ø трубы D2	6
резьба m D1	14x1,5
L2 (мм)	11
L3	27
L4	26
CH1	14
CH2	17
CH3	17

615515.4

630

16x1,5

27,5

Артикул	615515.4
WP (bar)	630
Ø трубы D1	8
Ø трубы D2	8
резьба m D1	16x1,5
L2 (мм)	12
L3	27,5
L4	27
CH1	14
CH2	19
CH3	19

615516.4

630

18x1,5

12,5

30,5

Артикул	615516.4
WP (bar)	630
Ø трубы D1	10
Ø трубы D2	10
резьба m D1	18x1,5
L2 (мм)	12,5
L3	30,5
L4	29
CH1	19
CH2	22
CH3	22

615517.4

630

20x1,5

15,5

31,5

Артикул	615517.4
WP (bar)	630
Ø трубы D1	12
Ø трубы D2	12
резьба m D1	20x1,5
L2 (мм)	15,5
L3	31,5
L4	32
CH1	19
CH2	24
CH3	24

615518.4

630

22x1,5

Артикул	615518.4
WP (bar)	630
Ø трубы D1	14
Ø трубы D2	14
резьба m D1	22x1,5
L2 (мм)	16
L3	35
L4	34
CH1	22
CH2	27
CH3	27

615519.4

400

24x1,5

15,5

36,5

Артикул	615519.4
WP (bar)	400
Ø трубы D1	16
Ø трубы D2	16
резьба m D1	24x1,5
L2 (мм)	15,5
L3	36,5
L4	34
CH1	27
CH2	30
CH3	30

615520.4

400

30x2

44,5

37,5

Артикул	615520.4
WP (bar)	400
Ø трубы D1	20
Ø трубы D2	20
резьба m D1	30x2
L2 (мм)	16
L3	44,5
L4	37,5
CH1	27
CH2	36
CH3	36

615521.4

400

36x2

Артикул	615521.4
WP (bar)	400
Ø трубы D1	25
Ø трубы D2	25
резьба m D1	36x2
L2 (мм)	20
L3	50
L4	44
CH1	33
CH2	46
CH3	46

615522.4

400

42x2

55,5

50,5

Артикул	615522.4
WP (bar)	400
Ø трубы D1	30
Ø трубы D2	30
резьба m D1	42x2
L2 (мм)	24
L3	55,5
L4	50,5
CH1	41
CH2	50
CH3	50

615523.4

315

52x2

Артикул	615523.4
WP (bar)	315
Ø трубы D1	38
Ø трубы D2	38
резьба m D1	52x2
L2 (мм)	24
L3	58
L4	55
CH1	48
CH2	60
CH3	60

615524.4

315

6 S

6 L

14x1,5

Артикул	615524.4
WP (bar)	315
Ø трубы D1	6 S
Ø трубы D2	6 L
резьба m D1	14x1,5
L2 (мм)	9
L3	27
L4	24
CH1	14
CH2	17
CH3	14

615525.4

315

8 S

8 L

16x1,5

27,5

Артикул	615525.4
WP (bar)	315
Ø трубы D1	8 S
Ø трубы D2	8 L
резьба m D1	16x1,5
L2 (мм)	10
L3	27,5
L4	25
CH1	14
CH2	19
CH3	17

615526.4

315

10 S

10 L

18x1,5

Артикул	615526.4
WP (bar)	315
Ø трубы D1	10 S
Ø трубы D2	10 L
резьба m D1	18x1,5
L2 (мм)	11
L3	30
L4	26
CH1	19
CH2	22
CH3	19

615527.4

315

12 S

12 L

20x1,5

Артикул	615527.4
WP (bar)	315
Ø трубы D1	12 S
Ø трубы D2	12 L
резьба m D1	20x1,5
L2 (мм)	12
L3	31
L4	27
CH1	19
CH2	24
CH3	22

615528.4

315

6 L

6 S

12x1,5

Артикул	615528.4
WP (bar)	315
Ø трубы D1	6 L
Ø трубы D2	6 S
резьба m D1	12x1,5
L2 (мм)	11
L3	26
L4	26
CH1	14
CH2	14
CH3	17

615529.4

315

8 L

8 S

14x1,5

27,5

Артикул	615529.4
WP (bar)	315
Ø трубы D1	8 L
Ø трубы D2	8 S
резьба m D1	14x1,5
L2 (мм)	12
L3	27,5
L4	27
CH1	14
CH2	17
CH3	19

615530.4

315

10 L

10 S

16x1,5

12,5

29,5

Артикул	615530.4
WP (bar)	315
Ø трубы D1	10 L
Ø трубы D2	10 S
резьба m D1	16x1,5
L2 (мм)	12,5
L3	29,5
L4	29
CH1	19
CH2	19
CH3	22

615531.4

315

12 L

12 S

18x1,5

15,5

Артикул	615531.4
WP (bar)	315
Ø трубы D1	12 L
Ø трубы D2	12 S
резьба m D1	18x1,5
L2 (мм)	15,5
L3	30
L4	32
CH1	19
CH2	22
CH3	24

Бренд CAST

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос
