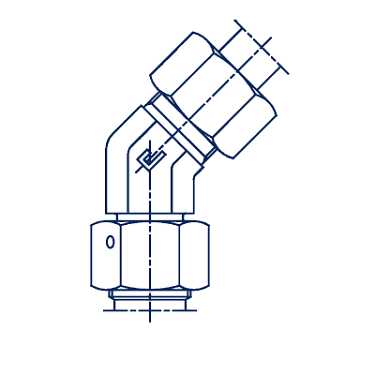

Угловые 45° гайка-штуцер S серия

Если Вы хотите заказать изделие из нержавеющей стали, замените первые две цифры артикула с 60.... на 61....

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

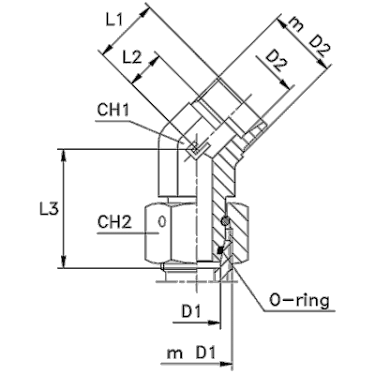

Характеристики

Артикул

WP (bar)

Ø трубы D1

Ø трубы D2

резьба m D1

резьба m D2

L1 (мм)

L2 (мм)

CH1

CH2

605504.1

315

12x1,5

Артикул	605504.1
WP (bar)	315
Ø трубы D1	6
Ø трубы D2	6
резьба m D1	12x1,5
резьба m D2	12x1,5
L1 (мм)	16
L2 (мм)	9
L3	26
CH1	11
CH2	14

605505.1

315

14x1,5

27,5

Артикул	605505.1
WP (bar)	315
Ø трубы D1	8
Ø трубы D2	8
резьба m D1	14x1,5
резьба m D2	14x1,5
L1 (мм)	17
L2 (мм)	10
L3	27,5
CH1	14
CH2	17

605506.1

315

16x1,5

Артикул	605506.1
WP (bar)	315
Ø трубы D1	10
Ø трубы D2	10
резьба m D1	16x1,5
резьба m D2	16x1,5
L1 (мм)	18
L2 (мм)	11
L3	29
CH1	14
CH2	19

605507.1

315

18x1,5

29,5

Артикул	605507.1
WP (bar)	315
Ø трубы D1	12
Ø трубы D2	12
резьба m D1	18x1,5
резьба m D2	18x1,5
L1 (мм)	19
L2 (мм)	12
L3	29,5
CH1	19
CH2	22

605508.1

315

22x1,5

32,5

Артикул	605508.1
WP (bar)	315
Ø трубы D1	15
Ø трубы D2	15
резьба m D1	22x1,5
резьба m D2	22x1,5
L1 (мм)	22
L2 (мм)	15
L3	32,5
CH1	22
CH2	27

605509.1

315

26x1,5

16,5

35,5

Артикул	605509.1
WP (bar)	315
Ø трубы D1	18
Ø трубы D2	18
резьба m D1	26x1,5
резьба m D2	26x1,5
L1 (мм)	24
L2 (мм)	16,5
L3	35,5
CH1	27
CH2	32

605510.1

160

30x2

18,5

38,5

Артикул	605510.1
WP (bar)	160
Ø трубы D1	22
Ø трубы D2	22
резьба m D1	30x2
резьба m D2	30x2
L1 (мм)	26
L2 (мм)	18,5
L3	38,5
CH1	27
CH2	36

605511.1

160

36x2

30,5

41,5

Артикул	605511.1
WP (bar)	160
Ø трубы D1	28
Ø трубы D2	28
резьба m D1	36x2
резьба m D2	36x2
L1 (мм)	30,5
L2 (мм)	23
L3	41,5
CH1	33
CH2	41

605512.1

160

45x2

23,5

51,5

Артикул	605512.1
WP (bar)	160
Ø трубы D1	35
Ø трубы D2	35
резьба m D1	45x2
резьба m D2	45x2
L1 (мм)	34
L2 (мм)	23,5
L3	51,5
CH1	41
CH2	50

605513.1

160

52x2

Артикул	605513.1
WP (bar)	160
Ø трубы D1	42
Ø трубы D2	42
резьба m D1	52x2
резьба m D2	52x2
L1 (мм)	37
L2 (мм)	26
L3	53
CH1	48
CH2	60

605514.1

630

14x1,5

Артикул	605514.1
WP (bar)	630
Ø трубы D1	6
Ø трубы D2	6
резьба m D1	14x1,5
резьба m D2	14x1,5
L1 (мм)	18
L2 (мм)	11
L3	27
CH1	14
CH2	17

605515.1

630

16x1,5

27,5

Артикул	605515.1
WP (bar)	630
Ø трубы D1	8
Ø трубы D2	8
резьба m D1	16x1,5
резьба m D2	16x1,5
L1 (мм)	19
L2 (мм)	12
L3	27,5
CH1	14
CH2	19

605516.1

630

18x1,5

12,5

30,5

Артикул	605516.1
WP (bar)	630
Ø трубы D1	10
Ø трубы D2	10
резьба m D1	18x1,5
резьба m D2	18x1,5
L1 (мм)	20
L2 (мм)	12,5
L3	30,5
CH1	19
CH2	22

605517.1

630

20x1,5

15,5

31,5

Артикул	605517.1
WP (bar)	630
Ø трубы D1	12
Ø трубы D2	12
резьба m D1	20x1,5
резьба m D2	20x1,5
L1 (мм)	23
L2 (мм)	15,5
L3	31,5
CH1	19
CH2	24

605518.1

630

22x1,5

Артикул	605518.1
WP (bar)	630
Ø трубы D1	14
Ø трубы D2	14
резьба m D1	22x1,5
резьба m D2	22x1,5
L1 (мм)	24
L2 (мм)	16
L3	35
CH1	22
CH2	27

605519.1

400

24x1,5

15,5

36,5

Артикул	605519.1
WP (bar)	400
Ø трубы D1	16
Ø трубы D2	16
резьба m D1	24x1,5
резьба m D2	24x1,5
L1 (мм)	24
L2 (мм)	15,5
L3	36,5
CH1	27
CH2	30

605520.1

400

30x2

26,5

44,5

Артикул	605520.1
WP (bar)	400
Ø трубы D1	20
Ø трубы D2	20
резьба m D1	30x2
резьба m D2	30x2
L1 (мм)	26,5
L2 (мм)	16
L3	44,5
CH1	27
CH2	36

605521.1

400

36x2

Артикул	605521.1
WP (bar)	400
Ø трубы D1	25
Ø трубы D2	25
резьба m D1	36x2
резьба m D2	36x2
L1 (мм)	32
L2 (мм)	20
L3	50
CH1	33
CH2	46

605522.1

400

42x2

37,5

55,5

Артикул	605522.1
WP (bar)	400
Ø трубы D1	30
Ø трубы D2	30
резьба m D1	42x2
резьба m D2	42x2
L1 (мм)	37,5
L2 (мм)	24
L3	55,5
CH1	41
CH2	50

605523.1

315

52x2

Артикул	605523.1
WP (bar)	315
Ø трубы D1	38
Ø трубы D2	38
резьба m D1	52x2
резьба m D2	52x2
L1 (мм)	40
L2 (мм)	24
L3	58
CH1	48
CH2	60

605524.1

315

6 S

6 L

14x1,5

12x1,5

Артикул	605524.1
WP (bar)	315
Ø трубы D1	6 S
Ø трубы D2	6 L
резьба m D1	14x1,5
резьба m D2	12x1,5
L1 (мм)	16
L2 (мм)	9
L3	27
CH1	14
CH2	17

605525.1

315

8 S

8 L

16x1,5

14x1,5

27,5

Артикул	605525.1
WP (bar)	315
Ø трубы D1	8 S
Ø трубы D2	8 L
резьба m D1	16x1,5
резьба m D2	14x1,5
L1 (мм)	17
L2 (мм)	10
L3	27,5
CH1	14
CH2	19

605526.1

315

10 S

10 L

18x1,5

16x1,5

Артикул	605526.1
WP (bar)	315
Ø трубы D1	10 S
Ø трубы D2	10 L
резьба m D1	18x1,5
резьба m D2	16x1,5
L1 (мм)	18
L2 (мм)	11
L3	30
CH1	19
CH2	22

605527.1

315

12 S

12 L

20x1,5

18x1,5

Артикул	605527.1
WP (bar)	315
Ø трубы D1	12 S
Ø трубы D2	12 L
резьба m D1	20x1,5
резьба m D2	18x1,5
L1 (мм)	19
L2 (мм)	12
L3	31
CH1	19
CH2	24

605528.1

315

6 L

6 S

12x1,5

14x1,5

Артикул	605528.1
WP (bar)	315
Ø трубы D1	6 L
Ø трубы D2	6 S
резьба m D1	12x1,5
резьба m D2	14x1,5
L1 (мм)	18
L2 (мм)	11
L3	26
CH1	14
CH2	14

605529.1

315

8 L

8 S

14x1,5

16x1,5

27,5

Артикул	605529.1
WP (bar)	315
Ø трубы D1	8 L
Ø трубы D2	8 S
резьба m D1	14x1,5
резьба m D2	16x1,5
L1 (мм)	19
L2 (мм)	12
L3	27,5
CH1	14
CH2	17

605530.1

315

10 L

10 S

16x1,5

18x1,5

12,5

29,5

Артикул	605530.1
WP (bar)	315
Ø трубы D1	10 L
Ø трубы D2	10 S
резьба m D1	16x1,5
резьба m D2	18x1,5
L1 (мм)	20
L2 (мм)	12,5
L3	29,5
CH1	19
CH2	19

605531.1

315

12 L

12 S

18x1,5

20x1,5

15,5

Артикул	605531.1
WP (bar)	315
Ø трубы D1	12 L
Ø трубы D2	12 S
резьба m D1	18x1,5
резьба m D2	20x1,5
L1 (мм)	23
L2 (мм)	15,5
L3	30
CH1	19
CH2	22

615504.1

315

12x1,5

Артикул	615504.1
WP (bar)	315
Ø трубы D1	6
Ø трубы D2	6
резьба m D1	12x1,5
резьба m D2	12x1,5
L1 (мм)	16
L2 (мм)	9
L3	26
CH1	11
CH2	14

615505.1

315

14x1,5

27,5

Артикул	615505.1
WP (bar)	315
Ø трубы D1	8
Ø трубы D2	8
резьба m D1	14x1,5
резьба m D2	14x1,5
L1 (мм)	17
L2 (мм)	10
L3	27,5
CH1	14
CH2	17

615506.1

315

16x1,5

Артикул	615506.1
WP (bar)	315
Ø трубы D1	10
Ø трубы D2	10
резьба m D1	16x1,5
резьба m D2	16x1,5
L1 (мм)	18
L2 (мм)	11
L3	29
CH1	14
CH2	19

615507.1

315

18x1,5

29,5

Артикул	615507.1
WP (bar)	315
Ø трубы D1	12
Ø трубы D2	12
резьба m D1	18x1,5
резьба m D2	18x1,5
L1 (мм)	19
L2 (мм)	12
L3	29,5
CH1	19
CH2	22

615508.1

315

22x1,5

32,5

Артикул	615508.1
WP (bar)	315
Ø трубы D1	15
Ø трубы D2	15
резьба m D1	22x1,5
резьба m D2	22x1,5
L1 (мм)	22
L2 (мм)	15
L3	32,5
CH1	22
CH2	27

615509.1

315

26x1,5

16,5

35,5

Артикул	615509.1
WP (bar)	315
Ø трубы D1	18
Ø трубы D2	18
резьба m D1	26x1,5
резьба m D2	26x1,5
L1 (мм)	24
L2 (мм)	16,5
L3	35,5
CH1	27
CH2	32

615510.1

160

30x2

18,5

38,5

Артикул	615510.1
WP (bar)	160
Ø трубы D1	22
Ø трубы D2	22
резьба m D1	30x2
резьба m D2	30x2
L1 (мм)	26
L2 (мм)	18,5
L3	38,5
CH1	27
CH2	36

615511.1

160

36x2

30,5

41,5

Артикул	615511.1
WP (bar)	160
Ø трубы D1	28
Ø трубы D2	28
резьба m D1	36x2
резьба m D2	36x2
L1 (мм)	30,5
L2 (мм)	23
L3	41,5
CH1	33
CH2	41

615512.1

160

45x2

23,5

51,5

Артикул	615512.1
WP (bar)	160
Ø трубы D1	35
Ø трубы D2	35
резьба m D1	45x2
резьба m D2	45x2
L1 (мм)	34
L2 (мм)	23,5
L3	51,5
CH1	41
CH2	50

615513.1

160

52x2

Артикул	615513.1
WP (bar)	160
Ø трубы D1	42
Ø трубы D2	42
резьба m D1	52x2
резьба m D2	52x2
L1 (мм)	37
L2 (мм)	26
L3	53
CH1	48
CH2	60

615514.1

630

14x1,5

Артикул	615514.1
WP (bar)	630
Ø трубы D1	6
Ø трубы D2	6
резьба m D1	14x1,5
резьба m D2	14x1,5
L1 (мм)	18
L2 (мм)	11
L3	27
CH1	14
CH2	17

615515.1

630

16x1,5

27,5

Артикул	615515.1
WP (bar)	630
Ø трубы D1	8
Ø трубы D2	8
резьба m D1	16x1,5
резьба m D2	16x1,5
L1 (мм)	19
L2 (мм)	12
L3	27,5
CH1	14
CH2	19

615516.1

630

18x1,5

12,5

30,5

Артикул	615516.1
WP (bar)	630
Ø трубы D1	10
Ø трубы D2	10
резьба m D1	18x1,5
резьба m D2	18x1,5
L1 (мм)	20
L2 (мм)	12,5
L3	30,5
CH1	19
CH2	22

615517.1

630

20x1,5

15,5

31,5

Артикул	615517.1
WP (bar)	630
Ø трубы D1	12
Ø трубы D2	12
резьба m D1	20x1,5
резьба m D2	20x1,5
L1 (мм)	23
L2 (мм)	15,5
L3	31,5
CH1	19
CH2	24

615518.1

630

22x1,5

Артикул	615518.1
WP (bar)	630
Ø трубы D1	14
Ø трубы D2	14
резьба m D1	22x1,5
резьба m D2	22x1,5
L1 (мм)	24
L2 (мм)	16
L3	35
CH1	22
CH2	27

615519.1

400

24x1,5

15,5

36,5

Артикул	615519.1
WP (bar)	400
Ø трубы D1	16
Ø трубы D2	16
резьба m D1	24x1,5
резьба m D2	24x1,5
L1 (мм)	24
L2 (мм)	15,5
L3	36,5
CH1	27
CH2	30

615520.1

400

30x2

26,5

44,5

Артикул	615520.1
WP (bar)	400
Ø трубы D1	20
Ø трубы D2	20
резьба m D1	30x2
резьба m D2	30x2
L1 (мм)	26,5
L2 (мм)	16
L3	44,5
CH1	27
CH2	36

615521.1

400

36x2

Артикул	615521.1
WP (bar)	400
Ø трубы D1	25
Ø трубы D2	25
резьба m D1	36x2
резьба m D2	36x2
L1 (мм)	32
L2 (мм)	20
L3	50
CH1	33
CH2	46

615522.1

400

42x2

37,5

55,5

Артикул	615522.1
WP (bar)	400
Ø трубы D1	30
Ø трубы D2	30
резьба m D1	42x2
резьба m D2	42x2
L1 (мм)	37,5
L2 (мм)	24
L3	55,5
CH1	41
CH2	50

615523.1

315

52x2

Артикул	615523.1
WP (bar)	315
Ø трубы D1	38
Ø трубы D2	38
резьба m D1	52x2
резьба m D2	52x2
L1 (мм)	40
L2 (мм)	24
L3	58
CH1	48
CH2	60

615524.1

315

6 S

6 L

14x1,5

12x1,5

Артикул	615524.1
WP (bar)	315
Ø трубы D1	6 S
Ø трубы D2	6 L
резьба m D1	14x1,5
резьба m D2	12x1,5
L1 (мм)	16
L2 (мм)	9
L3	27
CH1	14
CH2	17

615525.1

315

8 S

8 L

16x1,5

14x1,5

27,5

Артикул	615525.1
WP (bar)	315
Ø трубы D1	8 S
Ø трубы D2	8 L
резьба m D1	16x1,5
резьба m D2	14x1,5
L1 (мм)	17
L2 (мм)	10
L3	27,5
CH1	14
CH2	19

615526.1

315

10 S

10 L

18x1,5

16x1,5

Артикул	615526.1
WP (bar)	315
Ø трубы D1	10 S
Ø трубы D2	10 L
резьба m D1	18x1,5
резьба m D2	16x1,5
L1 (мм)	18
L2 (мм)	11
L3	30
CH1	19
CH2	22

615527.1

315

12 S

12 L

20x1,5

18x1,5

Артикул	615527.1
WP (bar)	315
Ø трубы D1	12 S
Ø трубы D2	12 L
резьба m D1	20x1,5
резьба m D2	18x1,5
L1 (мм)	19
L2 (мм)	12
L3	31
CH1	19
CH2	24

615528.1

315

6 L

6 S

12x1,5

14x1,5

Артикул	615528.1
WP (bar)	315
Ø трубы D1	6 L
Ø трубы D2	6 S
резьба m D1	12x1,5
резьба m D2	14x1,5
L1 (мм)	18
L2 (мм)	11
L3	26
CH1	14
CH2	14

615529.1

315

8 L

8 S

14x1,5

16x1,5

27,5

Артикул	615529.1
WP (bar)	315
Ø трубы D1	8 L
Ø трубы D2	8 S
резьба m D1	14x1,5
резьба m D2	16x1,5
L1 (мм)	19
L2 (мм)	12
L3	27,5
CH1	14
CH2	17

615530.1

315

10 L

10 S

16x1,5

18x1,5

12,5

29,5

Артикул	615530.1
WP (bar)	315
Ø трубы D1	10 L
Ø трубы D2	10 S
резьба m D1	16x1,5
резьба m D2	18x1,5
L1 (мм)	20
L2 (мм)	12,5
L3	29,5
CH1	19
CH2	19

615531.1

315

12 L

12 S

18x1,5

20x1,5

15,5

Артикул	615531.1
WP (bar)	315
Ø трубы D1	12 L
Ø трубы D2	12 S
резьба m D1	18x1,5
резьба m D2	20x1,5
L1 (мм)	23
L2 (мм)	15,5
L3	30
CH1	19
CH2	22

Бренд CAST

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос
