Угловые 90° PD в сборе с В4
Угловые 90° PD в сборе с В4
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Нужна консультация?
Наши специалисты ответят
на любой интересующий вопрос

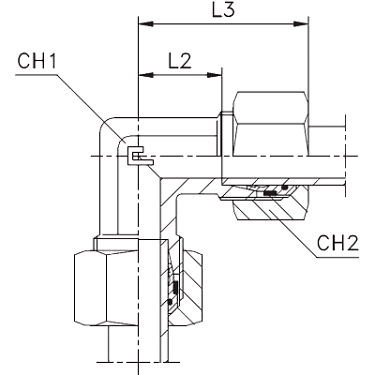

| Артикул | WP (bar) | Ø трубы D1 | L2 (мм) | L3 | CH1 | CH2 |
|
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 103804.4 | 500 | 6 | 12 | 27 | 12 | 14 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 103805.4 | 500 | 8 | 14 | 29 | 12 | 17 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 103806.4 | 500 | 10 | 15 | 30 | 14 | 19 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 103807.4 | 400 | 12 | 17 | 32 | 17 | 22 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 103808.4 | 400 | 15 | 21 | 36 | 19 | 27 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 103809.4 | 400 | 18 | 23,5 | 40 | 24 | 32 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 103810.4 | 250 | 22 | 27,5 | 44 | 27 | 36 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 103811.4 | 250 | 28 | 30,5 | 47 | 36 | 41 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 103812.4 | 250 | 35 | 34,5 | 56 | 41 | 50 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 103813.4 | 250 | 42 | 40 | 63 | 50 | 60 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 103814.4 | 800 | 6 | 16 | 31 | 12 | 17 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 103815.4 | 800 | 8 | 17 | 32 | 14 | 19 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 103816.4 | 800 | 10 | 17,5 | 34 | 17 | 22 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 103817.4 | 630 | 12 | 21,5 | 38 | 17 | 24 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 103818.4 | 630 | 14 | 22 | 40 | 19 | 27 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 103819.4 | 630 | 16 | 24,5 | 43 | 24 | 30 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 103820.4 | 420 | 20 | 26,5 | 48 | 27 | 36 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 103821.4 | 420 | 25 | 30 | 54 | 36 | 46 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 103822.4 | 420 | 30 | 35,5 | 62 | 41 | 50 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 103823.4 | 420 | 38 | 41 | 72 | 50 | 60 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
- Бренд CAST
