Угловые 90° под приварку W в сборе с В4

Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Позиция не соответствует норме ISO 8434-1, доступна только по запросу.

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

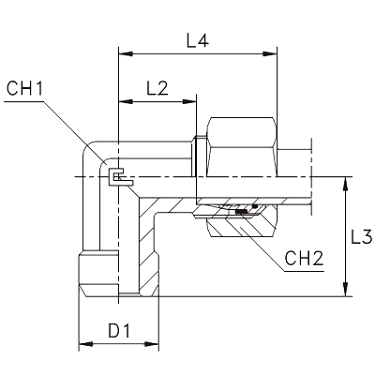

Характеристики

Артикул

WP (bar)

Ø трубы D1

L2 (мм)

CH1

CH2

105804.4

315

Артикул	105804.4
WP (bar)	315
Ø трубы D1	6
D1	10
L2 (мм)	12
L3	19
L4	27
CH1	12
CH2	14

105805.4

315

Артикул	105805.4
WP (bar)	315
Ø трубы D1	8
D1	12
L2 (мм)	14
L3	21
L4	29
CH1	12
CH2	17

105806.4

315

Артикул	105806.4
WP (bar)	315
Ø трубы D1	10
D1	14
L2 (мм)	15
L3	22
L4	30
CH1	14
CH2	19

105807.4

315

Артикул	105807.4
WP (bar)	315
Ø трубы D1	12
D1	16
L2 (мм)	17
L3	24
L4	32
CH1	17
CH2	22

105808.4

315

Артикул	105808.4
WP (bar)	315
Ø трубы D1	15
D1	19
L2 (мм)	21
L3	28
L4	36
CH1	19
CH2	27

105809.4

315

23,5

Артикул	105809.4
WP (bar)	315
Ø трубы D1	18
D1	22
L2 (мм)	23,5
L3	31
L4	40
CH1	24
CH2	32

105810.4

160

27,5

Артикул	105810.4
WP (bar)	160
Ø трубы D1	22
D1	27
L2 (мм)	27,5
L3	35
L4	44
CH1	27
CH2	36

105811.4

160

30,5

Артикул	105811.4
WP (bar)	160
Ø трубы D1	28
D1	32
L2 (мм)	30,5
L3	38
L4	47
CH1	36
CH2	41

105812.4

160

34,5

Артикул	105812.4
WP (bar)	160
Ø трубы D1	35
D1	40
L2 (мм)	34,5
L3	45
L4	56
CH1	41
CH2	50

105813.4

160

Артикул	105813.4
WP (bar)	160
Ø трубы D1	42
D1	46
L2 (мм)	40
L3	51
L4	63
CH1	50
CH2	60

105814.4

630

Артикул	105814.4
WP (bar)	630
Ø трубы D1	6
D1	11
L2 (мм)	16
L3	23
L4	31
CH1	12
CH2	17

105815.4

630

Артикул	105815.4
WP (bar)	630
Ø трубы D1	8
D1	13
L2 (мм)	17
L3	24
L4	32
CH1	14
CH2	19

105816.4

630

17,5

Артикул	105816.4
WP (bar)	630
Ø трубы D1	10
D1	15
L2 (мм)	17,5
L3	25
L4	34
CH1	17
CH2	22

105817.4

630

21,5

Артикул	105817.4
WP (bar)	630
Ø трубы D1	12
D1	17
L2 (мм)	21,5
L3	29
L4	38
CH1	17
CH2	24

105818.4

630

Артикул	105818.4
WP (bar)	630
Ø трубы D1	14
D1	19
L2 (мм)	22
L3	30
L4	40
CH1	19
CH2	27

105819.4

400

24,5

Артикул	105819.4
WP (bar)	400
Ø трубы D1	16
D1	21
L2 (мм)	24,5
L3	33
L4	43
CH1	24
CH2	30

105820.4

400

26,5

Артикул	105820.4
WP (bar)	400
Ø трубы D1	20
D1	26
L2 (мм)	26,5
L3	37
L4	48
CH1	27
CH2	36

105821.4

400

Артикул	105821.4
WP (bar)	400
Ø трубы D1	25
D1	31
L2 (мм)	30
L3	42
L4	54
CH1	36
CH2	46

105822.4

400

35,5

Артикул	105822.4
WP (bar)	400
Ø трубы D1	30
D1	36
L2 (мм)	35,5
L3	49
L4	62
CH1	41
CH2	50

105823.4

315

Артикул	105823.4
WP (bar)	315
Ø трубы D1	38
D1	44
L2 (мм)	41
L3	57
L4	72
CH1	50
CH2	60

Бренд CAST
