С внутренней резьбой NPT

Если Вы хотите заказать фитинг из нержавеющей стали, замените первые две цифры артикула с 20.... на 21....
Позиция доступна только в плановых заказах.

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

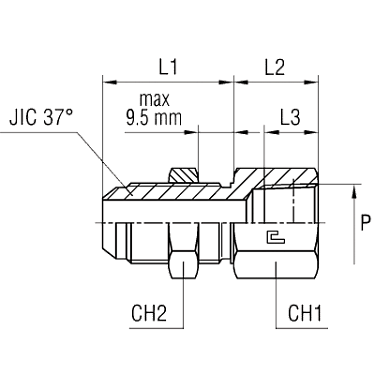

Характеристики

Артикул

WP (bar)

Ø трубы D1

Ø трубы W

резьба P

L1 (мм)

L2 (мм)

CH1

CH2

резьба JIC 37° A

201901.3

350

1/4

1/8

31,5

9,5

7/16-20

Артикул	201901.3
WP (bar)	350
Ø трубы D1	6
Ø трубы W	1/4
резьба P	1/8
L1 (мм)	31,5
L2 (мм)	16
L3	9,5
CH1	17
CH2	17
резьба JIC 37° A	7/16-20

201902.3

350

5/16

1/8

31,5

9,5

1/2-20

Артикул	201902.3
WP (bar)	350
Ø трубы D1	8
Ø трубы W	5/16
резьба P	1/8
L1 (мм)	31,5
L2 (мм)	16
L3	9,5
CH1	19
CH2	19
резьба JIC 37° A	1/2-20

201903.3

350

3/8

1/4

33,5

21,5

9/16-18

Артикул	201903.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба P	1/4
L1 (мм)	33,5
L2 (мм)	21,5
L3	14
CH1	22
CH2	22
резьба JIC 37° A	9/16-18

201904.3

350

1/2

3/8

37,6

22,9

14,5

3/4-16

Артикул	201904.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба P	3/8
L1 (мм)	37,6
L2 (мм)	22,9
L3	14,5
CH1	24
CH2	24
резьба JIC 37° A	3/4-16

201905.3

350

14-15-16

5/8

1/2

41,1

28,9

7/8-14

Артикул	201905.3
WP (bar)	350
Ø трубы D1	14-15-16
Ø трубы W	5/8
резьба P	1/2
L1 (мм)	41,1
L2 (мм)	28,9
L3	19
CH1	30
CH2	30
резьба JIC 37° A	7/8-14

201906.3

315

18-20

3/4

45,4

30,1

19,5

11/16-12

Артикул	201906.3
WP (bar)	315
Ø трубы D1	18-20
Ø трубы W	3/4
резьба P	3/4
L1 (мм)	45,4
L2 (мм)	30,1
L3	19,5
CH1	36
CH2	36
резьба JIC 37° A	11/16-12

201907.3

290

45,4

36,6

23,5

15/16-12

Артикул	201907.3
WP (bar)	290
Ø трубы D1	25
Ø трубы W	1
резьба P	1
L1 (мм)	45,4
L2 (мм)	36,6
L3	23,5
CH1	41
CH2	41
резьба JIC 37° A	15/16-12

201908.3

240

30-32

11/4

46,7

39,3

15/8-12

Артикул	201908.3
WP (bar)	240
Ø трубы D1	30-32
Ø трубы W	11/4
резьба P	11/4
L1 (мм)	46,7
L2 (мм)	39,3
L3	24
CH1	50
CH2	50
резьба JIC 37° A	15/8-12

201909.3

240

11/2

17/8-12

Артикул	201909.3
WP (bar)	240
Ø трубы D1	38
Ø трубы W	11/2
резьба P	11/2
L1 (мм)	47
L2 (мм)	39
L3	24
CH1	60
CH2	55
резьба JIC 37° A	17/8-12

201910.3

350

1/4

31,5

7/16-20

Артикул	201910.3
WP (bar)	350
Ø трубы D1	6
Ø трубы W	1/4
резьба P	1/4
L1 (мм)	31,5
L2 (мм)	21
L3	14
CH1	19
CH2	17
резьба JIC 37° A	7/16-20

201911.3

350

5/16

1/4

31,5

1/2-20

Артикул	201911.3
WP (bar)	350
Ø трубы D1	8
Ø трубы W	5/16
резьба P	1/4
L1 (мм)	31,5
L2 (мм)	21
L3	14
CH1	19
CH2	19
резьба JIC 37° A	1/2-20

201912.3

350

3/8

1/8

33,5

9,5

9/16-18

Артикул	201912.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба P	1/8
L1 (мм)	33,5
L2 (мм)	16
L3	9,5
CH1	17
CH2	22
резьба JIC 37° A	9/16-18

201913.3

350

3/8

33,5

22,5

14,5

9/16-18

Артикул	201913.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба P	3/8
L1 (мм)	33,5
L2 (мм)	22,5
L3	14,5
CH1	24
CH2	22
резьба JIC 37° A	9/16-18

201914.3

350

1/2

1/4

37,6

21,4

3/4-16

Артикул	201914.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба P	1/4
L1 (мм)	37,6
L2 (мм)	21,4
L3	14
CH1	22
CH2	24
резьба JIC 37° A	3/4-16

201915.3

350

1/2

37,6

26,4

3/4-16

Артикул	201915.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба P	1/2
L1 (мм)	37,6
L2 (мм)	26,4
L3	19
CH1	30
CH2	24
резьба JIC 37° A	3/4-16

201916.3

350

18-20

3/4

1/2

45,4

26,6

11/16-12

Артикул	201916.3
WP (bar)	350
Ø трубы D1	18-20
Ø трубы W	3/4
резьба P	1/2
L1 (мм)	45,4
L2 (мм)	26,6
L3	19
CH1	30
CH2	36
резьба JIC 37° A	11/16-12
