Прямые

Если Вы хотите заказать фитинг из нержавеющей стали, замените первые две цифры артикула с 20.... на 21....

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

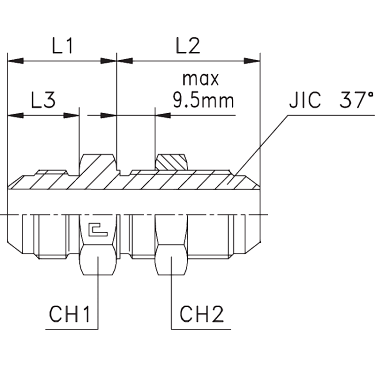

Характеристики

Артикул

серия

WP (bar)

Ø трубы D1

Ø трубы W

L1 (мм)

L2 (мм)

CH1

CH2

резьба JIC 37° A

Стандарт ТС

202001.3

Универсальная

450

1/4

31,5

7/16-20

Соединения 37° SAE J514

Артикул	202001.3

серия	Универсальная
WP (bar)	450
Ø трубы D1	6
Ø трубы W	1/4
L1 (мм)	21
L2 (мм)	31,5
L3	14
CH1	17
CH2	17
резьба JIC 37° A	7/16-20
Стандарт ТС	Соединения 37° SAE J514

202002.3

Универсальная

450

5/16

31,5

1/2-20

Соединения 37° SAE J514

Артикул	202002.3

серия	Универсальная
WP (bar)	450
Ø трубы D1	8
Ø трубы W	5/16
L1 (мм)	21
L2 (мм)	31,5
L3	14
CH1	19
CH2	19
резьба JIC 37° A	1/2-20
Стандарт ТС	Соединения 37° SAE J514

202003.3

Универсальная

350

3/8

33,5

14,1

9/16-18

Соединения 37° SAE J514

Артикул	202003.3

серия	Универсальная
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
L1 (мм)	22
L2 (мм)	33,5
L3	14,1
CH1	22
CH2	22
резьба JIC 37° A	9/16-18
Стандарт ТС	Соединения 37° SAE J514

202004.3

Универсальная

350

1/2

24,4

37,6

16,7

3/4-16

Соединения 37° SAE J514

Артикул	202004.3

серия	Универсальная
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
L1 (мм)	24,4
L2 (мм)	37,6
L3	16,7
CH1	24
CH2	24
резьба JIC 37° A	3/4-16
Стандарт ТС	Соединения 37° SAE J514

202005.3

Универсальная

350

14-15-16

5/8

28,4

41,1

19,3

7/8-14

Соединения 37° SAE J514

Артикул	202005.3

серия	Универсальная
WP (bar)	350
Ø трубы D1	14-15-16
Ø трубы W	5/8
L1 (мм)	28,4
L2 (мм)	41,1
L3	19,3
CH1	30
CH2	30
резьба JIC 37° A	7/8-14
Стандарт ТС	Соединения 37° SAE J514

202006.3

Универсальная

350

18-20

3/4

33,1

45,4

21,9

1 1/16-12

Соединения 37° SAE J514

Артикул	202006.3

серия	Универсальная
WP (bar)	350
Ø трубы D1	18-20
Ø трубы W	3/4
L1 (мм)	33,1
L2 (мм)	45,4
L3	21,9
CH1	36
CH2	36
резьба JIC 37° A	1 1/16-12
Стандарт ТС	Соединения 37° SAE J514

202007.3

Универсальная

290

34,6

45,4

23,1

1 5/16-12

Соединения 37° SAE J514

Артикул	202007.3

серия	Универсальная
WP (bar)	290
Ø трубы D1	25
Ø трубы W	1
L1 (мм)	34,6
L2 (мм)	45,4
L3	23,1
CH1	41
CH2	41
резьба JIC 37° A	1 5/16-12
Стандарт ТС	Соединения 37° SAE J514

202008.3

Универсальная

240

30-32

1 1/4

37,3

46,7

24,3

1 5/8-12

Соединения 37° SAE J514

Артикул	202008.3

серия	Универсальная
WP (bar)	240
Ø трубы D1	30-32
Ø трубы W	1 1/4
L1 (мм)	37,3
L2 (мм)	46,7
L3	24,3
CH1	50
CH2	50
резьба JIC 37° A	1 5/8-12
Стандарт ТС	Соединения 37° SAE J514

202009.3

Универсальная

240

1 1/2

42,5

27,5

1 7/8-12

Соединения 37° SAE J514

Артикул	202009.3

серия	Универсальная
WP (bar)	240
Ø трубы D1	38
Ø трубы W	1 1/2
L1 (мм)	42,5
L2 (мм)	47
L3	27,5
CH1	55
CH2	55
резьба JIC 37° A	1 7/8-12
Стандарт ТС	Соединения 37° SAE J514

Бренд CAST
