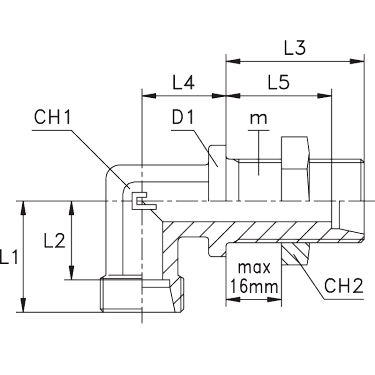

Угловые 90° PD

Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Характеристики

Артикул

Бренд

WP (bar)

CH1

серия

L1 (мм)

L2 (мм)

Ø трубы D1

CH2

резьба m D1

103704.1

CAST

315

12x1.5

Артикул	103704.1
Бренд	CAST
WP (bar)	315
CH1	12
серия	L
L1 (мм)	19
L2 (мм)	12
L3	34
Ø трубы D1	6
L4	14
L5	27
CH2	17
D1	17
резьба m D1	12x1.5
L6	19

103705.1

CAST

315

14x1.5

Артикул	103705.1
Бренд	CAST
WP (bar)	315
CH1	12
серия	L
L1 (мм)	21
L2 (мм)	14
L3	34
Ø трубы D1	8
L4	17
L5	27
CH2	19
D1	19
резьба m D1	14x1.5
L6	21

103706.1

CAST

315

16x1.5

Артикул	103706.1
Бренд	CAST
WP (bar)	315
CH1	14
серия	L
L1 (мм)	22
L2 (мм)	15
L3	35
Ø трубы D1	10
L4	18
L5	28
CH2	22
D1	22
резьба m D1	16x1.5
L6	22

103707.1

CAST

315

18x1.5

Артикул	103707.1
Бренд	CAST
WP (bar)	315
CH1	17
серия	L
L1 (мм)	24
L2 (мм)	17
L3	36
Ø трубы D1	12
L4	20
L5	29
CH2	24
D1	24
резьба m D1	18x1.5
L6	24

103708.1

CAST

315

22x1.5

Артикул	103708.1
Бренд	CAST
WP (bar)	315
CH1	19
серия	L
L1 (мм)	28
L2 (мм)	21
L3	38
Ø трубы D1	15
L4	23
L5	31
CH2	30
D1	27
резьба m D1	22x1.5
L6	28

103709.1

CAST

315

23,5

32,5

26x1.5

Артикул	103709.1
Бренд	CAST
WP (bar)	315
CH1	24
серия	L
L1 (мм)	31
L2 (мм)	23,5
L3	40
Ø трубы D1	18
L4	24
L5	32,5
CH2	36
D1	32
резьба m D1	26x1.5
L6	31

103710.1

CAST

160

27,5

34,5

30x2

Артикул	103710.1
Бренд	CAST
WP (bar)	160
CH1	27
серия	L
L1 (мм)	35
L2 (мм)	27,5
L3	42
Ø трубы D1	22
L4	30
L5	34,5
CH2	41
D1	36
резьба m D1	30x2
L6	35

103711.1

CAST

160

30,5

35,5

36x2

Артикул	103711.1
Бренд	CAST
WP (bar)	160
CH1	36
серия	L
L1 (мм)	38
L2 (мм)	30,5
L3	43
Ø трубы D1	28
L4	34
L5	35,5
CH2	46
D1	42
резьба m D1	36x2
L6	38

103712.1

CAST

160

34,5

36,5

45x2

Артикул	103712.1
Бренд	CAST
WP (bar)	160
CH1	41
серия	L
L1 (мм)	45
L2 (мм)	34,5
L3	47
Ø трубы D1	35
L4	39
L5	36,5
CH2	55
D1	50
резьба m D1	45x2
L6	45

103713.1

CAST

160

52x2

Артикул	103713.1
Бренд	CAST
WP (bar)	160
CH1	50
серия	L
L1 (мм)	51
L2 (мм)	40
L3	47
Ø трубы D1	42
L4	43
L5	36
CH2	65
D1	60
резьба m D1	52x2
L6	51

103714.1

CAST

630

14x1.5

Артикул	103714.1
Бренд	CAST
WP (bar)	630
CH1	12
серия	S
L1 (мм)	23
L2 (мм)	16
L3	36
Ø трубы D1	6
L4	17
L5	29
CH2	19
D1	19
резьба m D1	14x1.5
L6	23

103715.1

CAST

630

16x1.5

Артикул	103715.1
Бренд	CAST
WP (bar)	630
CH1	14
серия	S
L1 (мм)	24
L2 (мм)	17
L3	36
Ø трубы D1	8
L4	18
L5	29
CH2	22
D1	22
резьба m D1	16x1.5
L6	24

103716.1

CAST

630

17,5

29,5

18x1.5

Артикул	103716.1
Бренд	CAST
WP (bar)	630
CH1	17
серия	S
L1 (мм)	25
L2 (мм)	17,5
L3	37
Ø трубы D1	10
L4	20
L5	29,5
CH2	24
D1	24
резьба m D1	18x1.5
L6	25

103717.1

CAST

630

21,5

30,5

20x1.5

Артикул	103717.1
Бренд	CAST
WP (bar)	630
CH1	17
серия	S
L1 (мм)	29
L2 (мм)	21,5
L3	38
Ø трубы D1	12
L4	21
L5	30,5
CH2	27
D1	27
резьба m D1	20x1.5
L6	29

103718.1

CAST

630

22x1.5

Артикул	103718.1
Бренд	CAST
WP (bar)	630
CH1	19
серия	S
L1 (мм)	30
L2 (мм)	22
L3	40
Ø трубы D1	14
L4	23
L5	32
CH2	30
D1	27
резьба m D1	22x1.5
L6	30

103719.1

CAST

400

24,5

31,5

24x1.5

Артикул	103719.1
Бренд	CAST
WP (bar)	400
CH1	24
серия	S
L1 (мм)	33
L2 (мм)	24,5
L3	40
Ø трубы D1	16
L4	24
L5	31,5
CH2	32
D1	30
резьба m D1	24x1.5
L6	33

103720.1

CAST

400

26,5

33,5

30x2

Артикул	103720.1
Бренд	CAST
WP (bar)	400
CH1	27
серия	S
L1 (мм)	37
L2 (мм)	26,5
L3	44
Ø трубы D1	20
L4	30
L5	33,5
CH2	41
D1	36
резьба m D1	30x2
L6	37

103721.1

CAST

400

36x2

Артикул	103721.1
Бренд	CAST
WP (bar)	400
CH1	36
серия	S
L1 (мм)	42
L2 (мм)	30
L3	47
Ø трубы D1	25
L4	34
L5	35
CH2	46
D1	42
резьба m D1	36x2
L6	42

103722.1

CAST

400

35,5

37,5

42x2

Артикул	103722.1
Бренд	CAST
WP (bar)	400
CH1	41
серия	S
L1 (мм)	49
L2 (мм)	35,5
L3	51
Ø трубы D1	30
L4	39
L5	37,5
CH2	50
D1	50
резьба m D1	42x2
L6	49

103723.1

CAST

315

52x2

Артикул	103723.1
Бренд	CAST
WP (bar)	315
CH1	50
серия	S
L1 (мм)	57
L2 (мм)	41
L3	53
Ø трубы D1	38
L4	43
L5	37
CH2	65
D1	60
резьба m D1	52x2
L6	57
