Прямые PD

Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

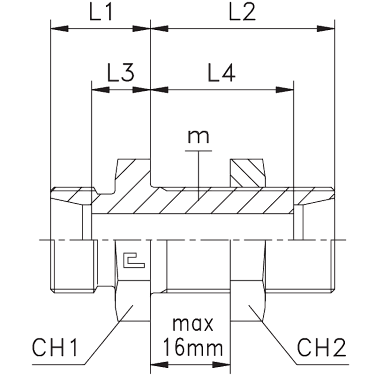

Характеристики

Артикул

WP (bar)

Ø трубы D1

резьба m D1

L1 (мм)

L2 (мм)

CH1

CH2

103604.1

500

12x1.5

Артикул	103604.1
WP (bar)	500
Ø трубы D1	6
резьба m D1	12x1.5
L1 (мм)	14
L2 (мм)	34
L3	7
L4	27
CH1	17
CH2	17

103605.1

500

14x1.5

Артикул	103605.1
WP (bar)	500
Ø трубы D1	8
резьба m D1	14x1.5
L1 (мм)	15
L2 (мм)	34
L3	8
L4	27
CH1	19
CH2	19

103606.1

500

16x1.5

Артикул	103606.1
WP (bar)	500
Ø трубы D1	10
резьба m D1	16x1.5
L1 (мм)	17
L2 (мм)	35
L3	10
L4	28
CH1	22
CH2	22

103607.1

400

18x1.5

Артикул	103607.1
WP (bar)	400
Ø трубы D1	12
резьба m D1	18x1.5
L1 (мм)	17
L2 (мм)	36
L3	10
L4	29
CH1	24
CH2	24

103608.1

400

22x1.5

Артикул	103608.1
WP (bar)	400
Ø трубы D1	15
резьба m D1	22x1.5
L1 (мм)	19
L2 (мм)	38
L3	12
L4	31
CH1	27
CH2	30

103609.1

400

26x1.5

13,5

32,5

Артикул	103609.1
WP (bar)	400
Ø трубы D1	18
резьба m D1	26x1.5
L1 (мм)	21
L2 (мм)	40
L3	13,5
L4	32,5
CH1	32
CH2	36

103610.1

250

30x2

16,5

34,5

Артикул	103610.1
WP (bar)	250
Ø трубы D1	22
резьба m D1	30x2
L1 (мм)	24
L2 (мм)	42
L3	16,5
L4	34,5
CH1	36
CH2	41

103611.1

250

36x2

18,5

35,5

Артикул	103611.1
WP (bar)	250
Ø трубы D1	28
резьба m D1	36x2
L1 (мм)	26
L2 (мм)	43
L3	18,5
L4	35,5
CH1	41
CH2	46

103612.1

250

45x2

18,5

36,5

Артикул	103612.1
WP (bar)	250
Ø трубы D1	35
резьба m D1	45x2
L1 (мм)	29
L2 (мм)	47
L3	18,5
L4	36,5
CH1	50
CH2	55

103613.1

250

52x2

Артикул	103613.1
WP (bar)	250
Ø трубы D1	42
резьба m D1	52x2
L1 (мм)	30
L2 (мм)	47
L3	19
L4	36
CH1	60
CH2	65

103614.1

800

14x1.5

Артикул	103614.1
WP (bar)	800
Ø трубы D1	6
резьба m D1	14x1.5
L1 (мм)	19
L2 (мм)	36
L3	12
L4	29
CH1	19
CH2	19

103615.1

800

16x1.5

Артикул	103615.1
WP (bar)	800
Ø трубы D1	8
резьба m D1	16x1.5
L1 (мм)	20
L2 (мм)	36
L3	13
L4	29
CH1	22
CH2	22

103616.1

800

18x1.5

14,5

29,5

Артикул	103616.1
WP (bar)	800
Ø трубы D1	10
резьба m D1	18x1.5
L1 (мм)	22
L2 (мм)	37
L3	14,5
L4	29,5
CH1	24
CH2	24

103617.1

630

20x1.5

14,5

30,5

Артикул	103617.1
WP (bar)	630
Ø трубы D1	12
резьба m D1	20x1.5
L1 (мм)	22
L2 (мм)	38
L3	14,5
L4	30,5
CH1	27
CH2	27

103618.1

630

22x1.5

Артикул	103618.1
WP (bar)	630
Ø трубы D1	14
резьба m D1	22x1.5
L1 (мм)	25
L2 (мм)	40
L3	17
L4	32
CH1	30
CH2	30

103619.1

630

24x1.5

16,5

31,5

Артикул	103619.1
WP (bar)	630
Ø трубы D1	16
резьба m D1	24x1.5
L1 (мм)	25
L2 (мм)	40
L3	16,5
L4	31,5
CH1	32
CH2	32

103620.1

420

30x2

17,5

33,5

Артикул	103620.1
WP (bar)	420
Ø трубы D1	20
резьба m D1	30x2
L1 (мм)	28
L2 (мм)	44
L3	17,5
L4	33,5
CH1	41
CH2	41

103621.1

420

36x2

Артикул	103621.1
WP (bar)	420
Ø трубы D1	25
резьба m D1	36x2
L1 (мм)	32
L2 (мм)	47
L3	20
L4	35
CH1	46
CH2	46

103622.1

420

42x2

21,5

37,5

Артикул	103622.1
WP (bar)	420
Ø трубы D1	30
резьба m D1	42x2
L1 (мм)	35
L2 (мм)	51
L3	21,5
L4	37,5
CH1	50
CH2	50

103623.1

420

52x2

Артикул	103623.1
WP (bar)	420
Ø трубы D1	38
резьба m D1	52x2
L1 (мм)	38
L2 (мм)	53
L3	22
L4	37
CH1	65
CH2	65

Бренд CAST
