Ввертное BSP уплотнение тип E в сборе с В4

Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

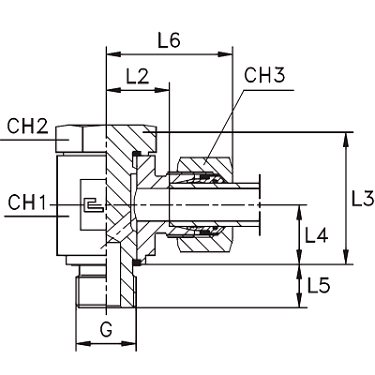

Характеристики

Артикул

Наименование

серия

WP (bar)

Ø трубы D1

резьба G

Вид

L2 (мм)

CH1

CH2

CH3

Стандарт ТС

101304.4

Номенклатура Cast 101304.4

315

1/8

10,5

Соединения 24° DIN 2353

Артикул	101304.4
Наименование	Номенклатура Cast 101304.4

серия	L
WP (bar)	315
Ø трубы D1	6
резьба G	1/8
Вид	X
L2 (мм)	12
L3	24
L4	10,5
L5	8
L6	27
CH1	17
CH2	17
CH3	14
Стандарт ТС	Соединения 24° DIN 2353

101305.4

Номенклатура Cast 101305.4

315

1/4

14,5

29,5

Соединения 24° DIN 2353

Артикул	101305.4
Наименование	Номенклатура Cast 101305.4

серия	L
WP (bar)	315
Ø трубы D1	8
резьба G	1/4
Вид	X
L2 (мм)	14,5
L3	32
L4	14
L5	12
L6	29,5
CH1	22
CH2	19
CH3	17
Стандарт ТС	Соединения 24° DIN 2353

101306.4

Номенклатура Cast 101306.4

315

1/4

15,5

30,5

Соединения 24° DIN 2353

Артикул	101306.4
Наименование	Номенклатура Cast 101306.4

серия	L
WP (bar)	315
Ø трубы D1	10
резьба G	1/4
Вид	X
L2 (мм)	15,5
L3	32
L4	14
L5	12
L6	30,5
CH1	22
CH2	19
CH3	19
Стандарт ТС	Соединения 24° DIN 2353

101307.4

Номенклатура Cast 101307.4

315

3/8

38,5

16,5

Соединения 24° DIN 2353

Артикул	101307.4
Наименование	Номенклатура Cast 101307.4

серия	L
WP (bar)	315
Ø трубы D1	12
резьба G	3/8
Вид	X
L2 (мм)	18
L3	38,5
L4	16,5
L5	12
L6	33
CH1	27
CH2	24
CH3	22
Стандарт ТС	Соединения 24° DIN 2353

101308.4

Номенклатура Cast 101308.4

315

1/2

46,5

21,5

Соединения 24° DIN 2353

Артикул	101308.4
Наименование	Номенклатура Cast 101308.4

серия	L
WP (bar)	315
Ø трубы D1	15
резьба G	1/2
Вид	X
L2 (мм)	22
L3	46,5
L4	21,5
L5	14
L6	37
CH1	32
CH2	30
CH3	27
Стандарт ТС	Соединения 24° DIN 2353

101309.4

Номенклатура Cast 101309.4

315

1/2

21,5

46,5

21,5

Соединения 24° DIN 2353

Артикул	101309.4
Наименование	Номенклатура Cast 101309.4

серия	L
WP (bar)	315
Ø трубы D1	18
резьба G	1/2
Вид	X
L2 (мм)	21,5
L3	46,5
L4	21,5
L5	14
L6	38
CH1	32
CH2	30
CH3	32
Стандарт ТС	Соединения 24° DIN 2353

101310.4

Номенклатура Cast 101310.4

160

3/4

26,5

Соединения 24° DIN 2353

Артикул	101310.4
Наименование	Номенклатура Cast 101310.4

серия	L
WP (bar)	160
Ø трубы D1	22
резьба G	3/4
Вид	X
L2 (мм)	26,5
L3	54
L4	24
L5	16
L6	43
CH1	41
CH2	36
CH3	36
Стандарт ТС	Соединения 24° DIN 2353

101311.4

Номенклатура Cast 101311.4

160

66,5

30,5

47,5

Соединения 24° DIN 2353

Артикул	101311.4
Наименование	Номенклатура Cast 101311.4

серия	L
WP (bar)	160
Ø трубы D1	28
резьба G	1
Вид	X
L2 (мм)	31
L3	66,5
L4	30,5
L5	18
L6	47,5
CH1	50
CH2	46
CH3	41
Стандарт ТС	Соединения 24° DIN 2353

101312.4

Номенклатура Cast 101312.4

160

1 1/4

35,5

56,5

Соединения 24° DIN 2353

Артикул	101312.4
Наименование	Номенклатура Cast 101312.4

серия	L
WP (bar)	160
Ø трубы D1	35
резьба G	1 1/4
Вид	X
L2 (мм)	35
L3	80
L4	35,5
L5	20
L6	56,5
CH1	60
CH2	55
CH3	50
Стандарт ТС	Соединения 24° DIN 2353

101313.4

Номенклатура Cast 101313.4

160

1 1/2

39,5

40,5

62,5

Соединения 24° DIN 2353

Артикул	101313.4
Наименование	Номенклатура Cast 101313.4

серия	L
WP (bar)	160
Ø трубы D1	42
резьба G	1 1/2
Вид	X
L2 (мм)	39,5
L3	90
L4	40,5
L5	22
L6	62,5
CH1	70
CH2	60
CH3	60
Стандарт ТС	Соединения 24° DIN 2353

101314.4

Номенклатура Cast 101314.4

400

1/4

16,5

31,5

Соединения 24° DIN 2353

Артикул	101314.4
Наименование	Номенклатура Cast 101314.4

серия	S
WP (bar)	400
Ø трубы D1	6
резьба G	1/4
Вид	X
L2 (мм)	16,5
L3	32
L4	14
L5	12
L6	31,5
CH1	22
CH2	19
CH3	17
Стандарт ТС	Соединения 24° DIN 2353

101315.4

Номенклатура Cast 101315.4

400

1/4

16,5

31,5

Соединения 24° DIN 2353

Артикул	101315.4
Наименование	Номенклатура Cast 101315.4

серия	S
WP (bar)	400
Ø трубы D1	8
резьба G	1/4
Вид	X
L2 (мм)	16,5
L3	32
L4	14
L5	12
L6	31,5
CH1	22
CH2	19
CH3	19
Стандарт ТС	Соединения 24° DIN 2353

101316.4

Номенклатура Cast 101316.4

400

3/8

18,5

38,5

16,5

Соединения 24° DIN 2353

Артикул	101316.4
Наименование	Номенклатура Cast 101316.4

серия	S
WP (bar)	400
Ø трубы D1	10
резьба G	3/8
Вид	X
L2 (мм)	18,5
L3	38,5
L4	16,5
L5	12
L6	35
CH1	27
CH2	24
CH3	22
Стандарт ТС	Соединения 24° DIN 2353

101317.4

Номенклатура Cast 101317.4

400

3/8

18,5

38,5

16,5

Соединения 24° DIN 2353

Артикул	101317.4
Наименование	Номенклатура Cast 101317.4

серия	S
WP (bar)	400
Ø трубы D1	12
резьба G	3/8
Вид	X
L2 (мм)	18,5
L3	38,5
L4	16,5
L5	12
L6	35
CH1	27
CH2	24
CH3	24
Стандарт ТС	Соединения 24° DIN 2353

101318.4

Номенклатура Cast 101318.4

315

1/2

46,5

21,5

Соединения 24° DIN 2353

Артикул	101318.4
Наименование	Номенклатура Cast 101318.4

серия	S
WP (bar)	315
Ø трубы D1	14
резьба G	1/2
Вид	X
L2 (мм)	23
L3	46,5
L4	21,5
L5	14
L6	41
CH1	32
CH2	30
CH3	27
Стандарт ТС	Соединения 24° DIN 2353

101319.4

Номенклатура Cast 101319.4

315

1/2

22,5

46,5

21,5

Соединения 24° DIN 2353

Артикул	101319.4
Наименование	Номенклатура Cast 101319.4

серия	S
WP (bar)	315
Ø трубы D1	16
резьба G	1/2
Вид	X
L2 (мм)	22,5
L3	46,5
L4	21,5
L5	14
L6	41
CH1	32
CH2	30
CH3	30
Стандарт ТС	Соединения 24° DIN 2353

101320.4

Номенклатура Cast 101320.4

250

3/4

25,5

Соединения 24° DIN 2353

Артикул	101320.4
Наименование	Номенклатура Cast 101320.4

серия	S
WP (bar)	250
Ø трубы D1	20
резьба G	3/4
Вид	X
L2 (мм)	25,5
L3	54
L4	24
L5	16
L6	47
CH1	41
CH2	36
CH3	36
Стандарт ТС	Соединения 24° DIN 2353

101321.4

Номенклатура Cast 101321.4

250

30,5

66,5

30,5

54,5

Соединения 24° DIN 2353

Артикул	101321.4
Наименование	Номенклатура Cast 101321.4

серия	S
WP (bar)	250
Ø трубы D1	25
резьба G	1
Вид	X
L2 (мм)	30,5
L3	66,5
L4	30,5
L5	18
L6	54,5
CH1	50
CH2	46
CH3	46
Стандарт ТС	Соединения 24° DIN 2353

101322.4

Номенклатура Cast 101322.4

250

1 1/4

35,5

62,5

Соединения 24° DIN 2353

Артикул	101322.4
Наименование	Номенклатура Cast 101322.4

серия	S
WP (bar)	250
Ø трубы D1	30
резьба G	1 1/4
Вид	X
L2 (мм)	36
L3	80
L4	35,5
L5	20
L6	62,5
CH1	60
CH2	55
CH3	50
Стандарт ТС	Соединения 24° DIN 2353

101323.4

Номенклатура Cast 101323.4

200

1 1/2

40,5

71,5

Соединения 24° DIN 2353

Артикул	101323.4
Наименование	Номенклатура Cast 101323.4

серия	S
WP (bar)	200
Ø трубы D1	38
резьба G	1 1/2
Вид	X
L2 (мм)	40,5
L3	90
L4	40,5
L5	22
L6	71,5
CH1	70
CH2	60
CH3	60
Стандарт ТС	Соединения 24° DIN 2353

101354.4

Номенклатура CAST арт. 101354.4

250

1/8

11,5

21,5

26,5

Артикул	101354.4
Наименование	Номенклатура CAST арт. 101354.4

серия	L
WP (bar)	250
Ø трубы D1	6
резьба G	1/8
Вид	Y
L2 (мм)	11,5
L3	21,5
L4	10
L5	6
L6	26,5
CH1	14
CH2	14
CH3	14
Стандарт ТС

101355.4

Номенклатура CAST арт. 101355.4

250

1/4

27,5

Артикул	101355.4
Наименование	Номенклатура CAST арт. 101355.4

серия	L
WP (bar)	250
Ø трубы D1	8
резьба G	1/4
Вид	Y
L2 (мм)	14
L3	27,5
L4	13
L5	9
L6	29
CH1	19
CH2	19
CH3	17
Стандарт ТС

101356.4

Номенклатура CAST арт. 101356.4

250

1/4

27,5

Артикул	101356.4
Наименование	Номенклатура CAST арт. 101356.4

серия	L
WP (bar)	250
Ø трубы D1	10
резьба G	1/4
Вид	Y
L2 (мм)	15
L3	27,5
L4	13
L5	9
L6	30
CH1	19
CH2	19
CH3	19
Стандарт ТС

101357.4

Номенклатура CAST арт. 101357.4

250

3/8

32,5

Артикул	101357.4
Наименование	Номенклатура CAST арт. 101357.4

серия	L
WP (bar)	250
Ø трубы D1	12
резьба G	3/8
Вид	Y
L2 (мм)	17
L3	32,5
L4	15
L5	9
L6	32
CH1	22
CH2	22
CH3	22
Стандарт ТС

101358.4

Номенклатура CAST арт. 101358.4

250

1/2

21,5

Артикул	101358.4
Наименование	Номенклатура CAST арт. 101358.4

серия	L
WP (bar)	250
Ø трубы D1	15
резьба G	1/2
Вид	Y
L2 (мм)	20
L3	45
L4	21,5
L5	10
L6	35
CH1	30
CH2	27
CH3	27
Стандарт ТС

101359.4

Номенклатура CAST арт. 101359.4

160

1/2

19,5

21,5

Артикул	101359.4
Наименование	Номенклатура CAST арт. 101359.4

серия	L
WP (bar)	160
Ø трубы D1	18
резьба G	1/2
Вид	Y
L2 (мм)	19,5
L3	45
L4	21,5
L5	10
L6	36
CH1	30
CH2	27
CH3	32
Стандарт ТС

101360.4

Номенклатура CAST арт. 101360.4

160

3/4

25,5

Артикул	101360.4
Наименование	Номенклатура CAST арт. 101360.4

серия	L
WP (bar)	160
Ø трубы D1	22
резьба G	3/4
Вид	Y
L2 (мм)	25,5
L3	48
L4	23
L5	13
L6	42
CH1	36
CH2	32
CH3	36
Стандарт ТС

101364.4

Номенклатура CAST арт. 101364.4

250

1/4

27,5

Артикул	101364.4
Наименование	Номенклатура CAST арт. 101364.4

серия	S
WP (bar)	250
Ø трубы D1	6
резьба G	1/4
Вид	Y
L2 (мм)	16
L3	27,5
L4	13
L5	9
L6	31
CH1	19
CH2	19
CH3	17
Стандарт ТС

101365.4

Номенклатура CAST арт. 101365.4

250

1/4

27,5

Артикул	101365.4
Наименование	Номенклатура CAST арт. 101365.4

серия	S
WP (bar)	250
Ø трубы D1	8
резьба G	1/4
Вид	Y
L2 (мм)	16
L3	27,5
L4	13
L5	9
L6	31
CH1	19
CH2	19
CH3	19
Стандарт ТС

101366.4

Номенклатура CAST арт. 101366.4

250

3/8

17,5

32,5

Артикул	101366.4
Наименование	Номенклатура CAST арт. 101366.4

серия	S
WP (bar)	250
Ø трубы D1	10
резьба G	3/8
Вид	Y
L2 (мм)	17,5
L3	32,5
L4	15
L5	9
L6	34
CH1	22
CH2	22
CH3	22
Стандарт ТС

101367.4

Номенклатура CAST арт. 101367.4

250

3/8

17,5

32,5

Артикул	101367.4
Наименование	Номенклатура CAST арт. 101367.4

серия	S
WP (bar)	250
Ø трубы D1	12
резьба G	3/8
Вид	Y
L2 (мм)	17,5
L3	32,5
L4	15
L5	9
L6	34
CH1	22
CH2	22
CH3	24
Стандарт ТС

101368.4

Номенклатура CAST арт. 101368.4

250

1/2

21,5

Артикул	101368.4
Наименование	Номенклатура CAST арт. 101368.4

серия	S
WP (bar)	250
Ø трубы D1	14
резьба G	1/2
Вид	Y
L2 (мм)	21
L3	45
L4	21,5
L5	10
L6	39
CH1	30
CH2	27
CH3	27
Стандарт ТС

101369.4

Номенклатура CAST арт. 101369.4

160

1/2

20,5

21,5

Артикул	101369.4
Наименование	Номенклатура CAST арт. 101369.4

серия	S
WP (bar)	160
Ø трубы D1	16
резьба G	1/2
Вид	Y
L2 (мм)	20,5
L3	45
L4	21,5
L5	10
L6	39
CH1	30
CH2	27
CH3	30
Стандарт ТС

101370.4

Номенклатура CAST арт. 101370.4

160

3/4

24,5

Артикул	101370.4
Наименование	Номенклатура CAST арт. 101370.4

серия	S
WP (bar)	160
Ø трубы D1	20
резьба G	3/4
Вид	Y
L2 (мм)	24,5
L3	48
L4	23
L5	13
L6	46
CH1	36
CH2	32
CH3	36
Стандарт ТС

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

С этим товаром покупают

Многофункциональный центр JUNIOR Подробнее о товаре

Артикул:

CENJUUSFL

Оцинкованные гидравлические прецизионные трубы Подробнее о товаре

Артикул:

Фитинг для РВД BANJO BOLT BSP дюймовые Подробнее о товаре

Артикул:

Болты Banjo BSP Подробнее о товаре

Артикул:

Оборудование для РВД и труб

Рукава высокого давления

Фитинги и муфты для РВД

Промышленные рукава

Фитинги для промышленных рукавов

Термопластиковые рукава и трубки

Тефлоновые рукава PTFE

Фитинги и муфты для термопластиковых и PTFE рукавов

Рукава для сверхвысокого давления

Рукава низкого давления Push Lok

Трубные соединения и адаптеры

Поворотные соединения

Клапаны

Быстроразъемные соединения

Фитинги из нержавеющей стали

Многоразовые фитинги

Защита для РВД и кабелей

Рукава для автомобильной промышленности

Автомобильные фитинги

Буровые рукава

Гидравлические трубки

Рукава для гидроразрыва

Заглушки для фитингов

Оборудование для прочистки рукавов и трубопроводов

Уплотнения

Крепеж для труб

Шаровые краны

Оборудование для тестирования гидросистем

Интернет-партнерство

Системы удерживания и хомуты для РВД

Смазочное и раздаточное оборудование

Разный инструмент для РВД

Ввертное BSP уплотнение тип E в сборе с В4
