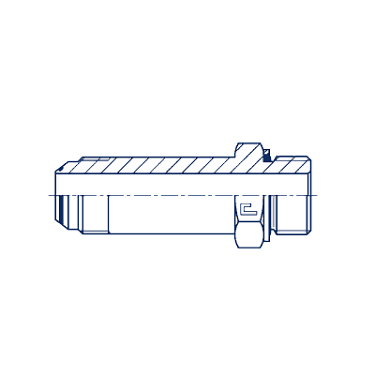

Прямые BSP, упл. тип G

Прямые BSP, уплотнение тип G

Если Вы хотите заказать изделие из нержавеющей стали, замените первые две цифры артикула с 20.... на 21....
Позиция доступна только по запросу.

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

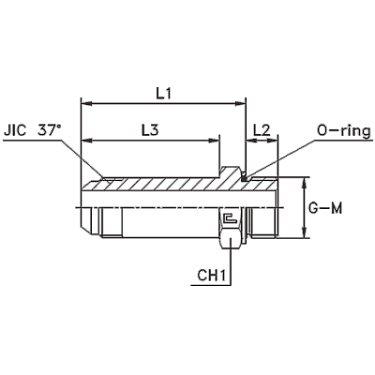

Характеристики

Артикул

WP (bar)

Ø трубы D1

Ø трубы W

резьба G

L1 (мм)

L2 (мм)

CH1

резьба JIC 37° A

206201.3

350

1/4

1/8

43,3

6,7

7/16-20

Артикул	206201.3
WP (bar)	350
Ø трубы D1	6
Ø трубы W	1/4
резьба G	1/8
L1 (мм)	43,3
L2 (мм)	6,7
L3	35
CH1	14
резьба JIC 37° A	7/16-20

206202.3

350

5/16

1/8

45,3

6,7

1/2-20

Артикул	206202.3
WP (bar)	350
Ø трубы D1	8
Ø трубы W	5/16
резьба G	1/8
L1 (мм)	45,3
L2 (мм)	6,7
L3	37
CH1	14
резьба JIC 37° A	1/2-20

206203.3

350

3/8

1/4

47,8

10,2

9/16-18

Артикул	206203.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба G	1/4
L1 (мм)	47,8
L2 (мм)	10,2
L3	39
CH1	19
резьба JIC 37° A	9/16-18

206204.3

350

1/2

3/8

57,8

10,2

3/4-16

Артикул	206204.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба G	3/8
L1 (мм)	57,8
L2 (мм)	10,2
L3	48
CH1	22
резьба JIC 37° A	3/4-16

206205.3

315

14-15-16

5/8

1/2

64,8

12,2

7/8-14

Артикул	206205.3
WP (bar)	315
Ø трубы D1	14-15-16
Ø трубы W	5/8
резьба G	1/2
L1 (мм)	64,8
L2 (мм)	12,2
L3	53
CH1	27
резьба JIC 37° A	7/8-14

206206.3

315

18-20

3/4

75,8

12,7

11/16-12

Артикул	206206.3
WP (bar)	315
Ø трубы D1	18-20
Ø трубы W	3/4
резьба G	3/4
L1 (мм)	75,8
L2 (мм)	12,7
L3	63
CH1	36
резьба JIC 37° A	11/16-12

206207.3

280

86,6

15,4

15/16-12

Артикул	206207.3
WP (bar)	280
Ø трубы D1	25
Ø трубы W	1
резьба G	1
L1 (мм)	86,6
L2 (мм)	15,4
L3	72
CH1	41
резьба JIC 37° A	15/16-12

206208.3

240

30-32

11/4

104,5

15/8-12

Артикул	206208.3
WP (bar)	240
Ø трубы D1	30-32
Ø трубы W	11/4
резьба G	11/4
L1 (мм)	104,5
L2 (мм)	16
L3	88
CH1	50
резьба JIC 37° A	15/8-12

206209.3

240

11/2

115,5

17/8-12

Артикул	206209.3
WP (bar)	240
Ø трубы D1	38
Ø трубы W	11/2
резьба G	11/2
L1 (мм)	115,5
L2 (мм)	16
L3	98
CH1	55
резьба JIC 37° A	17/8-12

206210.3

350

1/4

43,8

10,2

7/16-20

Артикул	206210.3
WP (bar)	350
Ø трубы D1	6
Ø трубы W	1/4
резьба G	1/4
L1 (мм)	43,8
L2 (мм)	10,2
L3	35
CH1	19
резьба JIC 37° A	7/16-20

206211.3

350

5/16

1/4

45,8

10,2

1/2-20

Артикул	206211.3
WP (bar)	350
Ø трубы D1	8
Ø трубы W	5/16
резьба G	1/4
L1 (мм)	45,8
L2 (мм)	10,2
L3	37
CH1	19
резьба JIC 37° A	1/2-20

206212.3

350

5/16

3/8

46,8

10,2

1/2-20

Артикул	206212.3
WP (bar)	350
Ø трубы D1	8
Ø трубы W	5/16
резьба G	3/8
L1 (мм)	46,8
L2 (мм)	10,2
L3	37
CH1	22
резьба JIC 37° A	1/2-20

206213.3

350

3/8

48,8

10,2

9/16-18

Артикул	206213.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба G	3/8
L1 (мм)	48,8
L2 (мм)	10,2
L3	39
CH1	22
резьба JIC 37° A	9/16-18

206214.3

315

3/8

1/2

50,8

12,2

9/16-18

Артикул	206214.3
WP (bar)	315
Ø трубы D1	10
Ø трубы W	3/8
резьба G	1/2
L1 (мм)	50,8
L2 (мм)	12,2
L3	39
CH1	27
резьба JIC 37° A	9/16-18

206215.3

350

1/2

1/4

57,8

10,2

3/4-16

Артикул	206215.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба G	1/4
L1 (мм)	57,8
L2 (мм)	10,2
L3	48
CH1	22
резьба JIC 37° A	3/4-16

206216.3

315

1/2

59,8

12,2

3/4-16

Артикул	206216.3
WP (bar)	315
Ø трубы D1	12
Ø трубы W	1/2
резьба G	1/2
L1 (мм)	59,8
L2 (мм)	12,2
L3	48
CH1	27
резьба JIC 37° A	3/4-16

206217.3

350

14-15-16

5/8

3/8

63,8

10,2

7/8-14

Артикул	206217.3
WP (bar)	350
Ø трубы D1	14-15-16
Ø трубы W	5/8
резьба G	3/8
L1 (мм)	63,8
L2 (мм)	10,2
L3	53
CH1	24
резьба JIC 37° A	7/8-14

206218.3

315

14-15-16

5/8

3/4

65,8

12,7

7/8-14

Артикул	206218.3
WP (bar)	315
Ø трубы D1	14-15-16
Ø трубы W	5/8
резьба G	3/4
L1 (мм)	65,8
L2 (мм)	12,7
L3	53
CH1	36
резьба JIC 37° A	7/8-14

206219.3

315

18-20

3/4

1/2

74,8

12,2

11/16-12

Артикул	206219.3
WP (bar)	315
Ø трубы D1	18-20
Ø трубы W	3/4
резьба G	1/2
L1 (мм)	74,8
L2 (мм)	12,2
L3	63
CH1	30
резьба JIC 37° A	11/16-12

206220.3

280

18-20

3/4

77,6

15,4

11/16-12

Артикул	206220.3
WP (bar)	280
Ø трубы D1	18-20
Ø трубы W	3/4
резьба G	1
L1 (мм)	77,6
L2 (мм)	15,4
L3	63
CH1	41
резьба JIC 37° A	11/16-12

206221.3

290

3/4

84,8

12,7

15/16-12

Артикул	206221.3
WP (bar)	290
Ø трубы D1	25
Ø трубы W	1
резьба G	3/4
L1 (мм)	84,8
L2 (мм)	12,7
L3	72
CH1	36
резьба JIC 37° A	15/16-12

206222.3

240

11/4

88,5

15/16-12

Артикул	206222.3
WP (bar)	240
Ø трубы D1	25
Ø трубы W	1
резьба G	11/4
L1 (мм)	88,5
L2 (мм)	16
L3	72
CH1	50
резьба JIC 37° A	15/16-12

206223.3

240

30-32

11/4

103,6

15,4

15/8-12

Артикул	206223.3
WP (bar)	240
Ø трубы D1	30-32
Ø трубы W	11/4
резьба G	1
L1 (мм)	103,6
L2 (мм)	15,4
L3	88
CH1	46
резьба JIC 37° A	15/8-12

206224.3

240

11/2

11/4

114,5

17/8-12

Артикул	206224.3
WP (bar)	240
Ø трубы D1	38
Ø трубы W	11/2
резьба G	11/4
L1 (мм)	114,5
L2 (мм)	16
L3	98
CH1	50
резьба JIC 37° A	17/8-12

216201.3

350

1/4

1/8

43,3

6,7

7/16-20

Артикул	216201.3
WP (bar)	350
Ø трубы D1	6
Ø трубы W	1/4
резьба G	1/8
L1 (мм)	43,3
L2 (мм)	6,7
L3	35
CH1	14
резьба JIC 37° A	7/16-20

216202.3

350

5/16

1/8

45,3

6,7

1/2-20

Артикул	216202.3
WP (bar)	350
Ø трубы D1	8
Ø трубы W	5/16
резьба G	1/8
L1 (мм)	45,3
L2 (мм)	6,7
L3	37
CH1	14
резьба JIC 37° A	1/2-20

216203.3

350

3/8

1/4

47,8

10,2

9/16-18

Артикул	216203.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба G	1/4
L1 (мм)	47,8
L2 (мм)	10,2
L3	39
CH1	19
резьба JIC 37° A	9/16-18

216204.3

350

1/2

3/8

57,8

10,2

3/4-16

Артикул	216204.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба G	3/8
L1 (мм)	57,8
L2 (мм)	10,2
L3	48
CH1	22
резьба JIC 37° A	3/4-16

216205.3

315

14-15-16

5/8

1/2

64,8

12,2

7/8-14

Артикул	216205.3
WP (bar)	315
Ø трубы D1	14-15-16
Ø трубы W	5/8
резьба G	1/2
L1 (мм)	64,8
L2 (мм)	12,2
L3	53
CH1	27
резьба JIC 37° A	7/8-14

216206.3

315

18-20

3/4

75,8

12,7

11/16-12

Артикул	216206.3
WP (bar)	315
Ø трубы D1	18-20
Ø трубы W	3/4
резьба G	3/4
L1 (мм)	75,8
L2 (мм)	12,7
L3	63
CH1	36
резьба JIC 37° A	11/16-12

216207.3

280

86,6

15,4

15/16-12

Артикул	216207.3
WP (bar)	280
Ø трубы D1	25
Ø трубы W	1
резьба G	1
L1 (мм)	86,6
L2 (мм)	15,4
L3	72
CH1	41
резьба JIC 37° A	15/16-12

216208.3

240

30-32

11/4

104,5

15/8-12

Артикул	216208.3
WP (bar)	240
Ø трубы D1	30-32
Ø трубы W	11/4
резьба G	11/4
L1 (мм)	104,5
L2 (мм)	16
L3	88
CH1	50
резьба JIC 37° A	15/8-12

216209.3

240

11/2

115,5

17/8-12

Артикул	216209.3
WP (bar)	240
Ø трубы D1	38
Ø трубы W	11/2
резьба G	11/2
L1 (мм)	115,5
L2 (мм)	16
L3	98
CH1	55
резьба JIC 37° A	17/8-12

216210.3

350

1/4

43,8

10,2

7/16-20

Артикул	216210.3
WP (bar)	350
Ø трубы D1	6
Ø трубы W	1/4
резьба G	1/4
L1 (мм)	43,8
L2 (мм)	10,2
L3	35
CH1	19
резьба JIC 37° A	7/16-20

216211.3

350

5/16

1/4

45,8

10,2

1/2-20

Артикул	216211.3
WP (bar)	350
Ø трубы D1	8
Ø трубы W	5/16
резьба G	1/4
L1 (мм)	45,8
L2 (мм)	10,2
L3	37
CH1	19
резьба JIC 37° A	1/2-20

216212.3

350

5/16

3/8

46,8

10,2

1/2-20

Артикул	216212.3
WP (bar)	350
Ø трубы D1	8
Ø трубы W	5/16
резьба G	3/8
L1 (мм)	46,8
L2 (мм)	10,2
L3	37
CH1	22
резьба JIC 37° A	1/2-20

216213.3

350

3/8

48,8

10,2

9/16-18

Артикул	216213.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба G	3/8
L1 (мм)	48,8
L2 (мм)	10,2
L3	39
CH1	22
резьба JIC 37° A	9/16-18

216214.3

315

3/8

1/2

50,8

12,2

9/16-18

Артикул	216214.3
WP (bar)	315
Ø трубы D1	10
Ø трубы W	3/8
резьба G	1/2
L1 (мм)	50,8
L2 (мм)	12,2
L3	39
CH1	27
резьба JIC 37° A	9/16-18

216215.3

350

1/2

1/4

57,8

10,2

3/4-16

Артикул	216215.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба G	1/4
L1 (мм)	57,8
L2 (мм)	10,2
L3	48
CH1	22
резьба JIC 37° A	3/4-16

216216.3

315

1/2

59,8

12,2

3/4-16

Артикул	216216.3
WP (bar)	315
Ø трубы D1	12
Ø трубы W	1/2
резьба G	1/2
L1 (мм)	59,8
L2 (мм)	12,2
L3	48
CH1	27
резьба JIC 37° A	3/4-16

216217.3

350

14-15-16

5/8

3/8

63,8

10,2

7/8-14

Артикул	216217.3
WP (bar)	350
Ø трубы D1	14-15-16
Ø трубы W	5/8
резьба G	3/8
L1 (мм)	63,8
L2 (мм)	10,2
L3	53
CH1	24
резьба JIC 37° A	7/8-14

216218.3

315

14-15-16

5/8

3/4

65,8

12,7

7/8-14

Артикул	216218.3
WP (bar)	315
Ø трубы D1	14-15-16
Ø трубы W	5/8
резьба G	3/4
L1 (мм)	65,8
L2 (мм)	12,7
L3	53
CH1	36
резьба JIC 37° A	7/8-14

216219.3

315

18-20

3/4

1/2

74,8

12,2

11/16-12

Артикул	216219.3
WP (bar)	315
Ø трубы D1	18-20
Ø трубы W	3/4
резьба G	1/2
L1 (мм)	74,8
L2 (мм)	12,2
L3	63
CH1	30
резьба JIC 37° A	11/16-12

216220.3

280

18-20

3/4

77,6

15,4

11/16-12

Артикул	216220.3
WP (bar)	280
Ø трубы D1	18-20
Ø трубы W	3/4
резьба G	1
L1 (мм)	77,6
L2 (мм)	15,4
L3	63
CH1	41
резьба JIC 37° A	11/16-12

216221.3

290

3/4

84,8

12,7

15/16-12

Артикул	216221.3
WP (bar)	290
Ø трубы D1	25
Ø трубы W	1
резьба G	3/4
L1 (мм)	84,8
L2 (мм)	12,7
L3	72
CH1	36
резьба JIC 37° A	15/16-12

216222.3

240

11/4

88,5

15/16-12

Артикул	216222.3
WP (bar)	240
Ø трубы D1	25
Ø трубы W	1
резьба G	11/4
L1 (мм)	88,5
L2 (мм)	16
L3	72
CH1	50
резьба JIC 37° A	15/16-12

216223.3

240

30-32

11/4

103,6

15,4

15/8-12

Артикул	216223.3
WP (bar)	240
Ø трубы D1	30-32
Ø трубы W	11/4
резьба G	1
L1 (мм)	103,6
L2 (мм)	15,4
L3	88
CH1	46
резьба JIC 37° A	15/8-12

216224.3

240

11/2

11/4

114,5

17/8-12

Артикул	216224.3
WP (bar)	240
Ø трубы D1	38
Ø трубы W	11/2
резьба G	11/4
L1 (мм)	114,5
L2 (мм)	16
L3	98
CH1	50
резьба JIC 37° A	17/8-12

Бренд CAST
