T-образные метрика, уплотнение тип Е

Если Вы хотите заказать фитинг из нержавеющей стали, замените первые две цифры артикула с 60... на 61...

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

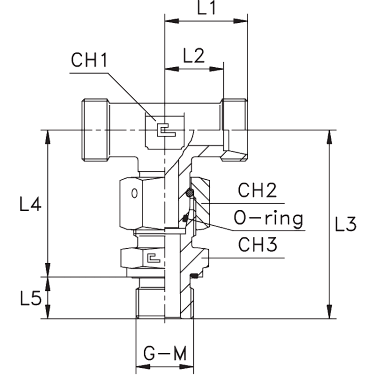

Характеристики

Артикул

WP (bar)

Ø трубы D1

резьба M

L1 (мм)

L2 (мм)

CH1

CH2

605204.1

500

10x1

42,5

34,5

Артикул	605204.1
WP (bar)	500
Ø трубы D1	6
резьба M	10x1
L1 (мм)	19
L2 (мм)	12
L3	42,5
L4	34,5
L5	8
CH1	12
CH2	14

605205.1

500

12x1.5

49,5

37,5

Артикул	605205.1
WP (bar)	500
Ø трубы D1	8
резьба M	12x1.5
L1 (мм)	21
L2 (мм)	14
L3	49,5
L4	37,5
L5	12
CH1	12
CH2	17

605206.1

500

14x1.5

Артикул	605206.1
WP (bar)	500
Ø трубы D1	10
резьба M	14x1.5
L1 (мм)	22
L2 (мм)	15
L3	52
L4	40
L5	12
CH1	14
CH2	19

605207.1

400

16x1.5

Артикул	605207.1
WP (bar)	400
Ø трубы D1	12
резьба M	16x1.5
L1 (мм)	24
L2 (мм)	17
L3	54
L4	42
L5	12
CH1	17
CH2	22

605208.1

400

18x1.5

Артикул	605208.1
WP (bar)	400
Ø трубы D1	15
резьба M	18x1.5
L1 (мм)	28
L2 (мм)	21
L3	58
L4	46
L5	14
CH1	19
CH2	27

605209.1

400

22x1.5

23,5

Артикул	605209.1
WP (bar)	400
Ø трубы D1	18
резьба M	22x1.5
L1 (мм)	31
L2 (мм)	23,5
L3	64
L4	50
L5	14
CH1	24
CH2	32

605210.1

250

26x1.5

27,5

Артикул	605210.1
WP (bar)	250
Ø трубы D1	22
резьба M	26x1.5
L1 (мм)	35
L2 (мм)	27,5
L3	71
L4	55
L5	16
CH1	27
CH2	36

605211.1

250

33x2

30,5

Артикул	605211.1
WP (bar)	250
Ø трубы D1	28
резьба M	33x2
L1 (мм)	38
L2 (мм)	30,5
L3	77
L4	59
L5	18
CH1	36
CH2	41

605212.1

250

42x2

34,5

Артикул	605212.1
WP (bar)	250
Ø трубы D1	35
резьба M	42x2
L1 (мм)	45
L2 (мм)	34,5
L3	89
L4	69
L5	20
CH1	41
CH2	50

605213.1

250

48x2

Артикул	605213.1
WP (bar)	250
Ø трубы D1	42
резьба M	48x2
L1 (мм)	51
L2 (мм)	40
L3	97
L4	75
L5	22
CH1	50
CH2	60

605214.1

800

12x1.5

Артикул	605214.1
WP (bar)	800
Ø трубы D1	6
резьба M	12x1.5
L1 (мм)	23
L2 (мм)	16
L3	52
L4	40
L5	12
CH1	12
CH2	17

605215.1

800

14x1.5

54,5

42,5

Артикул	605215.1
WP (bar)	800
Ø трубы D1	8
резьба M	14x1.5
L1 (мм)	24
L2 (мм)	17
L3	54,5
L4	42,5
L5	12
CH1	14
CH2	19

605216.1

800

16x1.5

17,5

57,5

45,5

Артикул	605216.1
WP (bar)	800
Ø трубы D1	10
резьба M	16x1.5
L1 (мм)	25
L2 (мм)	17,5
L3	57,5
L4	45,5
L5	12
CH1	17
CH2	22

605217.1

630

18x1.5

21,5

60,5

48,5

Артикул	605217.1
WP (bar)	630
Ø трубы D1	12
резьба M	18x1.5
L1 (мм)	29
L2 (мм)	21,5
L3	60,5
L4	48,5
L5	12
CH1	17
CH2	24

605218.1

630

20x1.5

Артикул	605218.1
WP (bar)	630
Ø трубы D1	14
резьба M	20x1.5
L1 (мм)	30
L2 (мм)	22
L3	68
L4	54
L5	14
CH1	19
CH2	27

605219.1

630

22x1.5

24,5

Артикул	605219.1
WP (bar)	630
Ø трубы D1	16
резьба M	22x1.5
L1 (мм)	33
L2 (мм)	24,5
L3	69
L4	55
L5	14
CH1	24
CH2	30

605220.1

420

27x2

26,5

Артикул	605220.1
WP (bar)	420
Ø трубы D1	20
резьба M	27x2
L1 (мм)	37
L2 (мм)	26,5
L3	81
L4	65
L5	16
CH1	27
CH2	36

605221.1

420

33x2

Артикул	605221.1
WP (bar)	420
Ø трубы D1	25
резьба M	33x2
L1 (мм)	42
L2 (мм)	30
L3	91
L4	73
L5	18
CH1	36
CH2	46

605222.1

420

42x2

35,5

Артикул	605222.1
WP (bar)	420
Ø трубы D1	30
резьба M	42x2
L1 (мм)	49
L2 (мм)	35,5
L3	99
L4	79
L5	20
CH1	41
CH2	50

605223.1

420

48x2

111

Артикул	605223.1
WP (bar)	420
Ø трубы D1	38
резьба M	48x2
L1 (мм)	57
L2 (мм)	41
L3	111
L4	89
L5	22
CH1	50
CH2	60

Бренд CAST
