T-образные BSP, уплотнение тип Е

Если Вы хотите заказать фитинг из нержавеющей стали, замените первые две цифры артикула с 60... на 61...

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

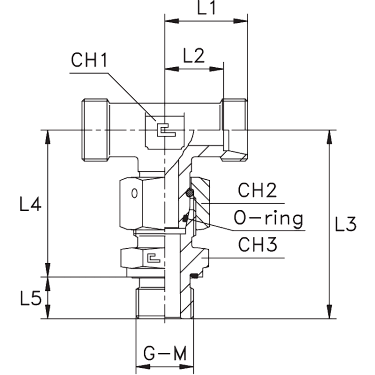

Характеристики

Артикул

WP (bar)

Ø трубы D1

резьба G

L1 (мм)

L2 (мм)

CH1

CH2

605104.1

500

1/8

42,5

34,5

Артикул	605104.1
WP (bar)	500
Ø трубы D1	6
резьба G	1/8
L1 (мм)	19
L2 (мм)	12
L3	42,5
L4	34,5
L5	8
CH1	12
CH2	14

605105.1

500

1/4

49,5

37,5

Артикул	605105.1
WP (bar)	500
Ø трубы D1	8
резьба G	1/4
L1 (мм)	21
L2 (мм)	14
L3	49,5
L4	37,5
L5	12
CH1	12
CH2	17

605106.1

500

1/4

Артикул	605106.1
WP (bar)	500
Ø трубы D1	10
резьба G	1/4
L1 (мм)	22
L2 (мм)	15
L3	52
L4	40
L5	12
CH1	14
CH2	19

605107.1

400

3/8

Артикул	605107.1
WP (bar)	400
Ø трубы D1	12
резьба G	3/8
L1 (мм)	24
L2 (мм)	17
L3	54
L4	42
L5	12
CH1	17
CH2	22

605108.1

400

1/2

60,5

46,5

Артикул	605108.1
WP (bar)	400
Ø трубы D1	15
резьба G	1/2
L1 (мм)	28
L2 (мм)	21
L3	60,5
L4	46,5
L5	14
CH1	19
CH2	27

605109.1

400

1/2

23,5

Артикул	605109.1
WP (bar)	400
Ø трубы D1	18
резьба G	1/2
L1 (мм)	31
L2 (мм)	23,5
L3	64
L4	50
L5	14
CH1	24
CH2	32

605110.1

250

3/4

27,5

Артикул	605110.1
WP (bar)	250
Ø трубы D1	22
резьба G	3/4
L1 (мм)	35
L2 (мм)	27,5
L3	71
L4	55
L5	16
CH1	27
CH2	36

605111.1

250

30,5

Артикул	605111.1
WP (bar)	250
Ø трубы D1	28
резьба G	1
L1 (мм)	38
L2 (мм)	30,5
L3	77
L4	59
L5	18
CH1	36
CH2	41

605112.1

250

1 1/4

34,5

Артикул	605112.1
WP (bar)	250
Ø трубы D1	35
резьба G	1 1/4
L1 (мм)	45
L2 (мм)	34,5
L3	89
L4	69
L5	20
CH1	41
CH2	50

605113.1

250

1 1/2

Артикул	605113.1
WP (bar)	250
Ø трубы D1	42
резьба G	1 1/2
L1 (мм)	51
L2 (мм)	40
L3	97
L4	75
L5	22
CH1	50
CH2	60

605114.1

800

1/4

Артикул	605114.1
WP (bar)	800
Ø трубы D1	6
резьба G	1/4
L1 (мм)	23
L2 (мм)	16
L3	52
L4	40
L5	12
CH1	12
CH2	17

605115.1

800

1/4

54,5

42,5

Артикул	605115.1
WP (bar)	800
Ø трубы D1	8
резьба G	1/4
L1 (мм)	24
L2 (мм)	17
L3	54,5
L4	42,5
L5	12
CH1	14
CH2	19

605116.1

800

3/8

17,5

57,5

45,5

Артикул	605116.1
WP (bar)	800
Ø трубы D1	10
резьба G	3/8
L1 (мм)	25
L2 (мм)	17,5
L3	57,5
L4	45,5
L5	12
CH1	17
CH2	22

605117.1

630

3/8

21,5

60,5

48,5

Артикул	605117.1
WP (bar)	630
Ø трубы D1	12
резьба G	3/8
L1 (мм)	29
L2 (мм)	21,5
L3	60,5
L4	48,5
L5	12
CH1	17
CH2	24

605118.1

630

1/2

Артикул	605118.1
WP (bar)	630
Ø трубы D1	14
резьба G	1/2
L1 (мм)	30
L2 (мм)	22
L3	68
L4	54
L5	14
CH1	19
CH2	27

605119.1

630

1/2

24,5

Артикул	605119.1
WP (bar)	630
Ø трубы D1	16
резьба G	1/2
L1 (мм)	33
L2 (мм)	24,5
L3	69
L4	55
L5	14
CH1	24
CH2	30

605120.1

420

3/4

26,5

Артикул	605120.1
WP (bar)	420
Ø трубы D1	20
резьба G	3/4
L1 (мм)	37
L2 (мм)	26,5
L3	81
L4	65
L5	16
CH1	27
CH2	36

605121.1

420

Артикул	605121.1
WP (bar)	420
Ø трубы D1	25
резьба G	1
L1 (мм)	42
L2 (мм)	30
L3	91
L4	73
L5	18
CH1	36
CH2	46

605122.1

420

1 1/4

35,5

Артикул	605122.1
WP (bar)	420
Ø трубы D1	30
резьба G	1 1/4
L1 (мм)	49
L2 (мм)	35,5
L3	99
L4	79
L5	20
CH1	41
CH2	50

605123.1

420

1 1/2

111

Артикул	605123.1
WP (bar)	420
Ø трубы D1	38
резьба G	1 1/2
L1 (мм)	57
L2 (мм)	41
L3	111
L4	89
L5	22
CH1	50
CH2	60

Бренд CAST
