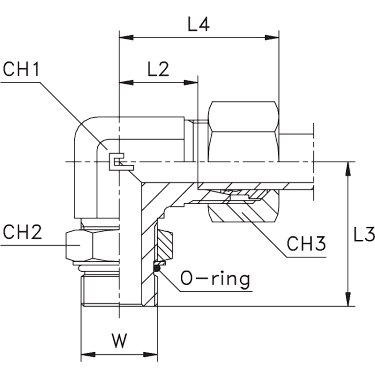

Угловые 90° UNF уплотнение тип А в сборе с В3

Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Позиция не соответствует норме ISO 8434-1, доступна только по запросу.

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Характеристики

Артикул

Бренд

WP (bar)

CH1

серия

L2 (мм)

Ø трубы D1

CH2

CH3

резьба W

106304

CAST

315

7/16-20

Артикул	106304
Бренд	CAST
WP (bar)	315
CH1	11
серия	L
L2 (мм)	12
L3	27
Ø трубы D1	6
L4	27
CH2	14
CH3	14
резьба W	7/16-20

106305

CAST

315

7/16-20

Артикул	106305
Бренд	CAST
WP (bar)	315
CH1	14
серия	L
L2 (мм)	14
L3	28
Ø трубы D1	8
L4	29
CH2	14
CH3	17
резьба W	7/16-20

106306

CAST

315

9/16-18

Артикул	106306
Бренд	CAST
WP (bar)	315
CH1	14
серия	L
L2 (мм)	15
L3	32
Ø трубы D1	10
L4	30
CH2	17
CH3	19
резьба W	9/16-18

106307

CAST

315

3/4-16

Артикул	106307
Бренд	CAST
WP (bar)	315
CH1	19
серия	L
L2 (мм)	17
L3	37
Ø трубы D1	12
L4	32
CH2	22
CH3	22
резьба W	3/4-16

106308

CAST

315

7/8-14

Артикул	106308
Бренд	CAST
WP (bar)	315
CH1	22
серия	L
L2 (мм)	21
L3	43
Ø трубы D1	15
L4	36
CH2	27
CH3	27
резьба W	7/8-14

106309

CAST

315

23,5

7/8-14

Артикул	106309
Бренд	CAST
WP (bar)	315
CH1	27
серия	L
L2 (мм)	23,5
L3	47
Ø трубы D1	18
L4	40
CH2	27
CH3	32
резьба W	7/8-14

106310

CAST

160

27,5

49,5

1 1/16-12

Артикул	106310
Бренд	CAST
WP (bar)	160
CH1	27
серия	L
L2 (мм)	27,5
L3	49,5
Ø трубы D1	22
L4	44
CH2	32
CH3	36
резьба W	1 1/16-12

106311

CAST

160

30,5

1 5/16-12

Артикул	106311
Бренд	CAST
WP (bar)	160
CH1	33
серия	L
L2 (мм)	30,5
L3	52
Ø трубы D1	28
L4	47
CH2	41
CH3	41
резьба W	1 5/16-12

106312

CAST

160

34,5

1 5/8-12

Артикул	106312
Бренд	CAST
WP (bar)	160
CH1	41
серия	L
L2 (мм)	34,5
L3	58
Ø трубы D1	35
L4	56
CH2	50
CH3	50
резьба W	1 5/8-12

106313

CAST

160

1 7/8-12

Артикул	106313
Бренд	CAST
WP (bar)	160
CH1	48
серия	L
L2 (мм)	40
L3	60
Ø трубы D1	42
L4	63
CH2	55
CH3	60
резьба W	1 7/8-12

106314

CAST

400

7/16-20

Артикул	106314
Бренд	CAST
WP (bar)	400
CH1	14
серия	S
L2 (мм)	16
L3	29
Ø трубы D1	6
L4	31
CH2	14
CH3	17
резьба W	7/16-20

106315

CAST

400

9/16-18

Артикул	106315
Бренд	CAST
WP (bar)	400
CH1	14
серия	S
L2 (мм)	17
L3	33
Ø трубы D1	8
L4	32
CH2	17
CH3	19
резьба W	9/16-18

106316

CAST

400

17,5

37,5

9/16-18

Артикул	106316
Бренд	CAST
WP (bar)	400
CH1	19
серия	S
L2 (мм)	17,5
L3	37,5
Ø трубы D1	10
L4	34
CH2	17
CH3	22
резьба W	9/16-18

106317

CAST

400

21,5

3/4-16

Артикул	106317
Бренд	CAST
WP (bar)	400
CH1	19
серия	S
L2 (мм)	21,5
L3	38
Ø трубы D1	12
L4	38
CH2	22
CH3	24
резьба W	3/4-16

106318

CAST

400

7/8-14

Артикул	106318
Бренд	CAST
WP (bar)	400
CH1	22
серия	S
L2 (мм)	22
L3	44
Ø трубы D1	14
L4	40
CH2	27
CH3	27
резьба W	7/8-14

106319

CAST

400

24,5

7/8-14

Артикул	106319
Бренд	CAST
WP (bar)	400
CH1	27
серия	S
L2 (мм)	24,5
L3	48
Ø трубы D1	16
L4	43
CH2	27
CH3	30
резьба W	7/8-14

106320

CAST

400

26,5

1 1/16-12

Артикул	106320
Бренд	CAST
WP (bar)	400
CH1	27
серия	S
L2 (мм)	26,5
L3	51
Ø трубы D1	20
L4	48
CH2	32
CH3	36
резьба W	1 1/16-12

106321

CAST

400

1 5/16-12

Артикул	106321
Бренд	CAST
WP (bar)	400
CH1	33
серия	S
L2 (мм)	30
L3	53
Ø трубы D1	25
L4	54
CH2	41
CH3	46
резьба W	1 5/16-12

106322

CAST

250

35,5

1 5/8-12

Артикул	106322
Бренд	CAST
WP (bar)	250
CH1	41
серия	S
L2 (мм)	35,5
L3	59
Ø трубы D1	30
L4	62
CH2	50
CH3	50
резьба W	1 5/8-12

106323

CAST

250

1 7/8-12

Артикул	106323
Бренд	CAST
WP (bar)	250
CH1	48
серия	S
L2 (мм)	41
L3	62
Ø трубы D1	38
L4	72
CH2	55
CH3	60
резьба W	1 7/8-12
