Угловые 90° метрика уплотнение тип G в сборе с В3

Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Позиция не соответствует норме ISO 8434-1, доступна только по запросу.

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

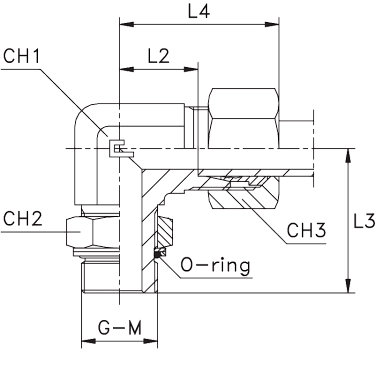

Характеристики

Артикул

Бренд

WP (bar)

CH1

серия

L2 (мм)

Ø трубы D1

CH2

CH3

резьба M

106204

CAST

315

10x1

Артикул	106204
Бренд	CAST
WP (bar)	315
CH1	11
серия	L
L2 (мм)	12
L3	27
Ø трубы D1	6
L4	27
CH2	14
CH3	14
резьба M	10x1

106205

CAST

315

12x1.5

Артикул	106205
Бренд	CAST
WP (bar)	315
CH1	14
серия	L
L2 (мм)	14
L3	31
Ø трубы D1	8
L4	29
CH2	17
CH3	17
резьба M	12x1.5

106206

CAST

315

14x1.5

Артикул	106206
Бренд	CAST
WP (bar)	315
CH1	14
серия	L
L2 (мм)	15
L3	33
Ø трубы D1	10
L4	30
CH2	19
CH3	19
резьба M	14x1.5

106207

CAST

315

16x1.5

Артикул	106207
Бренд	CAST
WP (bar)	315
CH1	19
серия	L
L2 (мм)	17
L3	38
Ø трубы D1	12
L4	32
CH2	22
CH3	22
резьба M	16x1.5

106208

CAST

315

18x1.5

Артикул	106208
Бренд	CAST
WP (bar)	315
CH1	22
серия	L
L2 (мм)	21
L3	40
Ø трубы D1	15
L4	36
CH2	24
CH3	27
резьба M	18x1.5

106209

CAST

250

23,5

22x1.5

Артикул	106209
Бренд	CAST
WP (bar)	250
CH1	27
серия	L
L2 (мм)	23,5
L3	46
Ø трубы D1	18
L4	40
CH2	27
CH3	32
резьба M	22x1.5

106210

CAST

160

27,5

50,5

27x2

Артикул	106210
Бренд	CAST
WP (bar)	160
CH1	27
серия	L
L2 (мм)	27,5
L3	50,5
Ø трубы D1	22
L4	44
CH2	32
CH3	36
резьба M	27x2

106211

CAST

160

30,5

52,5

33x2

Артикул	106211
Бренд	CAST
WP (bar)	160
CH1	33
серия	L
L2 (мм)	30,5
L3	52,5
Ø трубы D1	28
L4	47
CH2	41
CH3	41
резьба M	33x2

106212

CAST

160

34,5

42x2

Артикул	106212
Бренд	CAST
WP (bar)	160
CH1	41
серия	L
L2 (мм)	34,5
L3	58
Ø трубы D1	35
L4	56
CH2	50
CH3	50
резьба M	42x2

106213

CAST

160

48x2

Артикул	106213
Бренд	CAST
WP (bar)	160
CH1	48
серия	L
L2 (мм)	40
L3	63
Ø трубы D1	42
L4	63
CH2	55
CH3	60
резьба M	48x2

106214

CAST

315

12x1.5

Артикул	106214
Бренд	CAST
WP (bar)	315
CH1	14
серия	S
L2 (мм)	16
L3	31
Ø трубы D1	6
L4	31
CH2	17
CH3	17
резьба M	12x1.5

106215

CAST

315

14x1.5

Артикул	106215
Бренд	CAST
WP (bar)	315
CH1	14
серия	S
L2 (мм)	17
L3	33
Ø трубы D1	8
L4	32
CH2	19
CH3	19
резьба M	14x1.5

106216

CAST

315

17,5

16x1.5

Артикул	106216
Бренд	CAST
WP (bar)	315
CH1	19
серия	S
L2 (мм)	17,5
L3	38
Ø трубы D1	10
L4	34
CH2	22
CH3	22
резьба M	16x1.5

106217

CAST

315

21,5

18x1.5

Артикул	106217
Бренд	CAST
WP (bar)	315
CH1	19
серия	S
L2 (мм)	21,5
L3	38
Ø трубы D1	12
L4	38
CH2	24
CH3	24
резьба M	18x1.5

106218

CAST

250

20x1.5

Артикул	106218
Бренд	CAST
WP (bar)	250
CH1	22
серия	S
L2 (мм)	22
L3	44
Ø трубы D1	14
L4	40
CH2	27
CH3	27
резьба M	20x1.5

106219

CAST

250

24,5

22x1.5

Артикул	106219
Бренд	CAST
WP (bar)	250
CH1	27
серия	S
L2 (мм)	24,5
L3	48
Ø трубы D1	16
L4	43
CH2	27
CH3	30
резьба M	22x1.5

106220

CAST

250

26,5

50,5

27x2

Артикул	106220
Бренд	CAST
WP (bar)	250
CH1	27
серия	S
L2 (мм)	26,5
L3	50,5
Ø трубы D1	20
L4	48
CH2	32
CH3	36
резьба M	27x2

106221

CAST

200

52,5

33x2

Артикул	106221
Бренд	CAST
WP (bar)	200
CH1	33
серия	S
L2 (мм)	30
L3	52,5
Ø трубы D1	25
L4	54
CH2	41
CH3	46
резьба M	33x2

106222

CAST

200

35,5

42x2

Артикул	106222
Бренд	CAST
WP (bar)	200
CH1	41
серия	S
L2 (мм)	35,5
L3	58
Ø трубы D1	30
L4	62
CH2	50
CH3	50
резьба M	42x2

106223

CAST

160

48x2

Артикул	106223
Бренд	CAST
WP (bar)	160
CH1	48
серия	S
L2 (мм)	41
L3	63
Ø трубы D1	38
L4	72
CH2	55
CH3	60
резьба M	48x2
