Угловые 45° UNF уплотнение тип А c B4

Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Позиция не соответствует норме ISO 8434-1, доступна только по запросу.

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

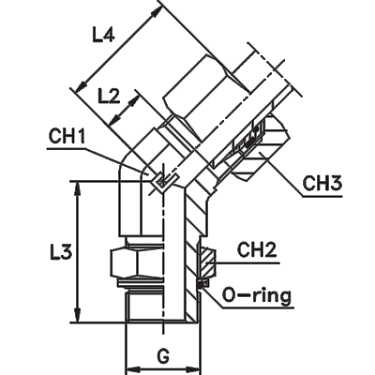

Характеристики

Артикул

WP (bar)

Ø трубы D1

резьба W

L2 (мм)

CH1

CH2

CH3

106604.4

315

7/16-20

26,5

Артикул	106604.4
WP (bar)	315
Ø трубы D1	6
резьба W	7/16-20
L2 (мм)	9
L3	26,5
L4	24
CH1	11
CH2	14
CH3	14

106605.4

315

7/16-20

26,5

Артикул	106605.4
WP (bar)	315
Ø трубы D1	8
резьба W	7/16-20
L2 (мм)	12
L3	26,5
L4	27
CH1	14
CH2	14
CH3	17

106606.4

315

9/16-18

Артикул	106606.4
WP (bar)	315
Ø трубы D1	10
резьба W	9/16-18
L2 (мм)	12
L3	29
L4	27
CH1	14
CH2	17
CH3	19

106607.4

315

3/4-16

Артикул	106607.4
WP (bar)	315
Ø трубы D1	12
резьба W	3/4-16
L2 (мм)	14
L3	33
L4	29
CH1	19
CH2	22
CH3	22

106608.4

315

7/8-14

Артикул	106608.4
WP (bar)	315
Ø трубы D1	15
резьба W	7/8-14
L2 (мм)	17
L3	39
L4	32
CH1	22
CH2	27
CH3	27

106609.4

315

7/8-14

33,5

Артикул	106609.4
WP (bar)	315
Ø трубы D1	18
резьба W	7/8-14
L2 (мм)	17
L3	39
L4	33,5
CH1	27
CH2	27
CH3	32

106610.4

160

1 1/16-12

18,5

Артикул	106610.4
WP (bar)	160
Ø трубы D1	22
резьба W	1 1/16-12
L2 (мм)	18,5
L3	44
L4	35
CH1	27
CH2	32
CH3	36

106611.4

160

1 5/16-12

39,5

Артикул	106611.4
WP (bar)	160
Ø трубы D1	28
резьба W	1 5/16-12
L2 (мм)	23
L3	47
L4	39,5
CH1	33
CH2	41
CH3	41

106612.4

160

1 5/8-12

22,5

Артикул	106612.4
WP (bar)	160
Ø трубы D1	35
резьба W	1 5/8-12
L2 (мм)	22,5
L3	48
L4	44
CH1	41
CH2	50
CH3	50

106613.4

160

1 7/8-12

48,5

Артикул	106613.4
WP (bar)	160
Ø трубы D1	42
резьба W	1 7/8-12
L2 (мм)	26
L3	48,5
L4	49
CH1	48
CH2	55
CH3	60

106614.4

400

7/16-20

Артикул	106614.4
WP (bar)	400
Ø трубы D1	6
резьба W	7/16-20
L2 (мм)	9
L3	27
L4	24
CH1	14
CH2	14
CH3	17

106615.4

400

9/16-18

Артикул	106615.4
WP (bar)	400
Ø трубы D1	8
резьба W	9/16-18
L2 (мм)	12
L3	30
L4	27
CH1	14
CH2	17
CH3	19

106616.4

400

9/16-18

12,5

Артикул	106616.4
WP (bar)	400
Ø трубы D1	10
резьба W	9/16-18
L2 (мм)	12,5
L3	34
L4	29
CH1	19
CH2	17
CH3	22

106617.4

400

3/4-16

13,5

Артикул	106617.4
WP (bar)	400
Ø трубы D1	12
резьба W	3/4-16
L2 (мм)	13,5
L3	34
L4	30
CH1	19
CH2	22
CH3	24

106618.4

400

7/8-14

Артикул	106618.4
WP (bar)	400
Ø трубы D1	14
резьба W	7/8-14
L2 (мм)	16
L3	39
L4	34
CH1	22
CH2	27
CH3	27

106619.4

400

7/8-14

15,5

Артикул	106619.4
WP (bar)	400
Ø трубы D1	16
резьба W	7/8-14
L2 (мм)	15,5
L3	39
L4	34
CH1	27
CH2	27
CH3	30

106620.4

400

1 1/16-12

37,5

Артикул	106620.4
WP (bar)	400
Ø трубы D1	20
резьба W	1 1/16-12
L2 (мм)	16
L3	44
L4	37,5
CH1	27
CH2	32
CH3	36

106621.4

400

1 5/16-12

Артикул	106621.4
WP (bar)	400
Ø трубы D1	25
резьба W	1 5/16-12
L2 (мм)	19
L3	47
L4	43
CH1	33
CH2	41
CH3	46

106622.4

315

1 5/8-12

21,5

Артикул	106622.4
WP (bar)	315
Ø трубы D1	30
резьба W	1 5/8-12
L2 (мм)	21,5
L3	48
L4	48
CH1	41
CH2	50
CH3	50

106623.4

315

1 7/8-12

Артикул	106623.4
WP (bar)	315
Ø трубы D1	38
резьба W	1 7/8-12
L2 (мм)	23
L3	50
L4	54
CH1	48
CH2	55
CH3	60

Бренд CAST
