Угловые 45° UNF уплотнение тип А

Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Позиция не соответствует норме ISO 8434-1, доступна только по запросу.

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

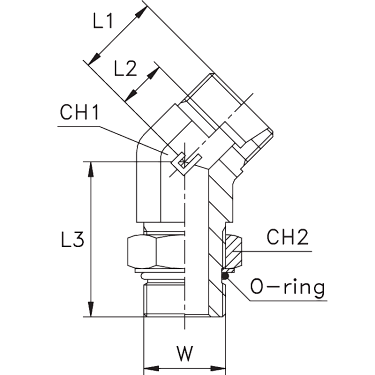

Характеристики

Артикул

WP (bar)

Ø трубы D1

резьба W

L1 (мм)

L2 (мм)

CH1

CH2

106604.1

315

7/16-20

26,5

Артикул	106604.1
WP (bar)	315
Ø трубы D1	6
резьба W	7/16-20
L1 (мм)	16
L2 (мм)	9
L3	26,5
CH1	11
CH2	14

106605.1

315

7/16-20

26,5

Артикул	106605.1
WP (bar)	315
Ø трубы D1	8
резьба W	7/16-20
L1 (мм)	19
L2 (мм)	12
L3	26,5
CH1	14
CH2	14

106606.1

315

9/16-18

Артикул	106606.1
WP (bar)	315
Ø трубы D1	10
резьба W	9/16-18
L1 (мм)	19
L2 (мм)	12
L3	29
CH1	14
CH2	17

106607.1

315

3/4-16

Артикул	106607.1
WP (bar)	315
Ø трубы D1	12
резьба W	3/4-16
L1 (мм)	21
L2 (мм)	14
L3	33
CH1	19
CH2	22

106608.1

315

7/8-14

Артикул	106608.1
WP (bar)	315
Ø трубы D1	15
резьба W	7/8-14
L1 (мм)	24
L2 (мм)	17
L3	39
CH1	22
CH2	27

106609.1

315

7/8-14

24,5

Артикул	106609.1
WP (bar)	315
Ø трубы D1	18
резьба W	7/8-14
L1 (мм)	24,5
L2 (мм)	17
L3	39
CH1	27
CH2	27

106610.1

160

1 1/16-12

18,5

Артикул	106610.1
WP (bar)	160
Ø трубы D1	22
резьба W	1 1/16-12
L1 (мм)	26
L2 (мм)	18,5
L3	44
CH1	27
CH2	32

106611.1

160

1 5/16-12

30,5

Артикул	106611.1
WP (bar)	160
Ø трубы D1	28
резьба W	1 5/16-12
L1 (мм)	30,5
L2 (мм)	23
L3	47
CH1	33
CH2	41

106612.1

160

1 5/8-12

22,5

Артикул	106612.1
WP (bar)	160
Ø трубы D1	35
резьба W	1 5/8-12
L1 (мм)	33
L2 (мм)	22,5
L3	48
CH1	41
CH2	50

106613.1

160

1 7/8-12

48,5

Артикул	106613.1
WP (bar)	160
Ø трубы D1	42
резьба W	1 7/8-12
L1 (мм)	37
L2 (мм)	26
L3	48,5
CH1	48
CH2	55

106614.1

400

7/16-20

Артикул	106614.1
WP (bar)	400
Ø трубы D1	6
резьба W	7/16-20
L1 (мм)	16
L2 (мм)	9
L3	27
CH1	14
CH2	14

106615.1

400

9/16-18

Артикул	106615.1
WP (bar)	400
Ø трубы D1	8
резьба W	9/16-18
L1 (мм)	19
L2 (мм)	12
L3	30
CH1	14
CH2	17

106616.1

400

9/16-18

12,5

Артикул	106616.1
WP (bar)	400
Ø трубы D1	10
резьба W	9/16-18
L1 (мм)	20
L2 (мм)	12,5
L3	34
CH1	19
CH2	17

106617.1

400

3/4-16

13,5

Артикул	106617.1
WP (bar)	400
Ø трубы D1	12
резьба W	3/4-16
L1 (мм)	21
L2 (мм)	13,5
L3	34
CH1	19
CH2	22

106618.1

400

7/8-14

Артикул	106618.1
WP (bar)	400
Ø трубы D1	14
резьба W	7/8-14
L1 (мм)	24
L2 (мм)	16
L3	39
CH1	22
CH2	27

106619.1

400

7/8-14

15,5

Артикул	106619.1
WP (bar)	400
Ø трубы D1	16
резьба W	7/8-14
L1 (мм)	24
L2 (мм)	15,5
L3	39
CH1	27
CH2	27

106620.1

400

1 1/16-12

26,5

Артикул	106620.1
WP (bar)	400
Ø трубы D1	20
резьба W	1 1/16-12
L1 (мм)	26,5
L2 (мм)	16
L3	44
CH1	27
CH2	32

106621.1

400

1 5/16-12

Артикул	106621.1
WP (bar)	400
Ø трубы D1	25
резьба W	1 5/16-12
L1 (мм)	31
L2 (мм)	19
L3	47
CH1	33
CH2	41

106622.1

315

1 5/8-12

21,5

Артикул	106622.1
WP (bar)	315
Ø трубы D1	30
резьба W	1 5/8-12
L1 (мм)	35
L2 (мм)	21,5
L3	48
CH1	41
CH2	50

106623.1

315

1 7/8-12

Артикул	106623.1
WP (bar)	315
Ø трубы D1	38
резьба W	1 7/8-12
L1 (мм)	39
L2 (мм)	23
L3	50
CH1	48
CH2	55

Бренд CAST
