Угловые 45° метрика уплотнение тип G

Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Позиция не соответствует норме ISO 8434-1, доступна только по запросу.

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

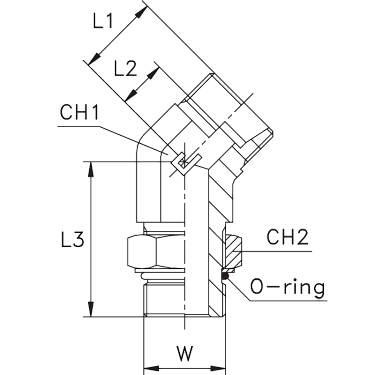

Характеристики

Артикул

Наименование

серия

WP (bar)

Ø трубы D1

резьба M

L1 (мм)

L2 (мм)

CH1

CH2

Стандарт ТС

106504.1

315

10x1

Соединения 24° DIN 2353

Артикул	106504.1
Наименование

серия	L
WP (bar)	315
Ø трубы D1	6
резьба M	10x1
L1 (мм)	16
L2 (мм)	9
L3	27
CH1	11
CH2	14
Стандарт ТС	Соединения 24° DIN 2353

106505.1

315

12x1.5

Соединения 24° DIN 2353

Артикул	106505.1
Наименование

серия	L
WP (bar)	315
Ø трубы D1	8
резьба M	12x1.5
L1 (мм)	19
L2 (мм)	12
L3	27
CH1	14
CH2	17
Стандарт ТС	Соединения 24° DIN 2353

106506.1

315

14x1.5

Соединения 24° DIN 2353

Артикул	106506.1
Наименование

серия	L
WP (bar)	315
Ø трубы D1	10
резьба M	14x1.5
L1 (мм)	19
L2 (мм)	12
L3	28
CH1	14
CH2	19
Стандарт ТС	Соединения 24° DIN 2353

106507.1

315

16x1.5

Соединения 24° DIN 2353

Артикул	106507.1
Наименование

серия	L
WP (bar)	315
Ø трубы D1	12
резьба M	16x1.5
L1 (мм)	21
L2 (мм)	14
L3	33
CH1	19
CH2	22
Стандарт ТС	Соединения 24° DIN 2353

106508.1

315

18x1.5

Соединения 24° DIN 2353

Артикул	106508.1
Наименование

серия	L
WP (bar)	315
Ø трубы D1	15
резьба M	18x1.5
L1 (мм)	24
L2 (мм)	17
L3	36
CH1	22
CH2	24
Стандарт ТС	Соединения 24° DIN 2353

106509.1

250

22x1.5

24,5

Соединения 24° DIN 2353

Артикул	106509.1
Наименование

серия	L
WP (bar)	250
Ø трубы D1	18
резьба M	22x1.5
L1 (мм)	24,5
L2 (мм)	17
L3	38
CH1	27
CH2	27
Стандарт ТС	Соединения 24° DIN 2353

106510.1

160

27x2

18,5

Соединения 24° DIN 2353

Артикул	106510.1
Наименование

серия	L
WP (bar)	160
Ø трубы D1	22
резьба M	27x2
L1 (мм)	26
L2 (мм)	18,5
L3	46
CH1	27
CH2	32
Стандарт ТС	Соединения 24° DIN 2353

106511.1

160

33x2

30,5

Соединения 24° DIN 2353

Артикул	106511.1
Наименование

серия	L
WP (bar)	160
Ø трубы D1	28
резьба M	33x2
L1 (мм)	30,5
L2 (мм)	23
L3	46
CH1	33
CH2	41
Стандарт ТС	Соединения 24° DIN 2353

106512.1

160

42x2

22,5

Соединения 24° DIN 2353

Артикул	106512.1
Наименование

серия	L
WP (bar)	160
Ø трубы D1	35
резьба M	42x2
L1 (мм)	33
L2 (мм)	22,5
L3	48
CH1	41
CH2	50
Стандарт ТС	Соединения 24° DIN 2353

106513.1

160

48x2

Соединения 24° DIN 2353

Артикул	106513.1
Наименование

серия	L
WP (bar)	160
Ø трубы D1	42
резьба M	48x2
L1 (мм)	37
L2 (мм)	26
L3	50
CH1	48
CH2	55
Стандарт ТС	Соединения 24° DIN 2353

106514.1

315

12x1.5

Соединения 24° DIN 2353

Артикул	106514.1
Наименование

серия	S
WP (bar)	315
Ø трубы D1	6
резьба M	12x1.5
L1 (мм)	16
L2 (мм)	9
L3	27
CH1	14
CH2	17
Стандарт ТС	Соединения 24° DIN 2353

106515.1

315

14x1.5

Соединения 24° DIN 2353

Артикул	106515.1
Наименование

серия	S
WP (bar)	315
Ø трубы D1	8
резьба M	14x1.5
L1 (мм)	19
L2 (мм)	12
L3	28
CH1	14
CH2	19
Стандарт ТС	Соединения 24° DIN 2353

106516.1

315

16x1.5

12,5

Соединения 24° DIN 2353

Артикул	106516.1
Наименование

серия	S
WP (bar)	315
Ø трубы D1	10
резьба M	16x1.5
L1 (мм)	20
L2 (мм)	12,5
L3	33
CH1	19
CH2	22
Стандарт ТС	Соединения 24° DIN 2353

106517.1

315

18x1.5

13,5

Соединения 24° DIN 2353

Артикул	106517.1
Наименование

серия	S
WP (bar)	315
Ø трубы D1	12
резьба M	18x1.5
L1 (мм)	21
L2 (мм)	13,5
L3	33
CH1	19
CH2	24
Стандарт ТС	Соединения 24° DIN 2353

106518.1

250

20x1.5

Соединения 24° DIN 2353

Артикул	106518.1
Наименование

серия	S
WP (bar)	250
Ø трубы D1	14
резьба M	20x1.5
L1 (мм)	24
L2 (мм)	16
L3	39
CH1	22
CH2	27
Стандарт ТС	Соединения 24° DIN 2353

106519.1

250

22x1.5

15,5

Соединения 24° DIN 2353

Артикул	106519.1
Наименование

серия	S
WP (bar)	250
Ø трубы D1	16
резьба M	22x1.5
L1 (мм)	24
L2 (мм)	15,5
L3	40
CH1	27
CH2	27
Стандарт ТС	Соединения 24° DIN 2353

106520.1

250

27x2

26,5

Соединения 24° DIN 2353

Артикул	106520.1
Наименование

серия	S
WP (bar)	250
Ø трубы D1	20
резьба M	27x2
L1 (мм)	26,5
L2 (мм)	16
L3	46
CH1	27
CH2	32
Стандарт ТС	Соединения 24° DIN 2353

106521.1

200

33x2

Соединения 24° DIN 2353

Артикул	106521.1
Наименование

серия	S
WP (bar)	200
Ø трубы D1	25
резьба M	33x2
L1 (мм)	31
L2 (мм)	19
L3	46
CH1	33
CH2	41
Стандарт ТС	Соединения 24° DIN 2353

106522.1

200

42x2

21,5

Соединения 24° DIN 2353

Артикул	106522.1
Наименование

серия	S
WP (bar)	200
Ø трубы D1	30
резьба M	42x2
L1 (мм)	35
L2 (мм)	21,5
L3	48
CH1	41
CH2	50
Стандарт ТС	Соединения 24° DIN 2353

106523.1

160

48x2

Соединения 24° DIN 2353

Артикул	106523.1
Наименование

серия	S
WP (bar)	160
Ø трубы D1	38
резьба M	48x2
L1 (мм)	39
L2 (мм)	23
L3	50
CH1	48
CH2	55
Стандарт ТС	Соединения 24° DIN 2353
