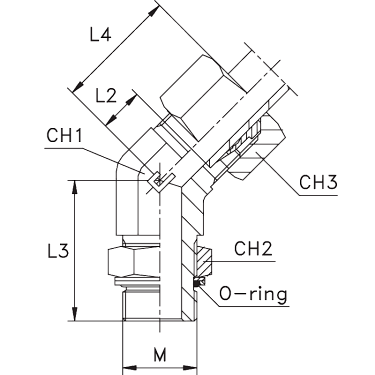

Угловые 45° метрика упл. тип G в сборе с В3

Угловые 45° метрика уплотнение тип G в сборе с В3

Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Позиция не соответствует норме ISO 8434-1, доступна только по запросу.

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Характеристики

Артикул

Бренд

WP (bar)

CH1

серия

L2 (мм)

Ø трубы D1

CH2

CH3

резьба M

106504

CAST

315

10x1

Артикул	106504
Бренд	CAST
WP (bar)	315
CH1	11
серия	L
L2 (мм)	9
L3	27
Ø трубы D1	6
L4	24
CH2	14
CH3	14
резьба M	10x1

106505

CAST

315

12x1.5

Артикул	106505
Бренд	CAST
WP (bar)	315
CH1	14
серия	L
L2 (мм)	12
L3	27
Ø трубы D1	8
L4	27
CH2	17
CH3	17
резьба M	12x1.5

106506

CAST

315

14x1.5

Артикул	106506
Бренд	CAST
WP (bar)	315
CH1	14
серия	L
L2 (мм)	12
L3	28
Ø трубы D1	10
L4	27
CH2	19
CH3	19
резьба M	14x1.5

106507

CAST

315

16x1.5

Артикул	106507
Бренд	CAST
WP (bar)	315
CH1	19
серия	L
L2 (мм)	14
L3	33
Ø трубы D1	12
L4	29
CH2	22
CH3	22
резьба M	16x1.5

106508

CAST

315

18x1.5

Артикул	106508
Бренд	CAST
WP (bar)	315
CH1	22
серия	L
L2 (мм)	17
L3	36
Ø трубы D1	15
L4	32
CH2	24
CH3	27
резьба M	18x1.5

106509

CAST

250

33,5

22x1.5

Артикул	106509
Бренд	CAST
WP (bar)	250
CH1	27
серия	L
L2 (мм)	17
L3	38
Ø трубы D1	18
L4	33,5
CH2	27
CH3	32
резьба M	22x1.5

106510

CAST

160

18,5

27x2

Артикул	106510
Бренд	CAST
WP (bar)	160
CH1	27
серия	L
L2 (мм)	18,5
L3	46
Ø трубы D1	22
L4	35
CH2	32
CH3	36
резьба M	27x2

106511

CAST

160

39,5

33x2

Артикул	106511
Бренд	CAST
WP (bar)	160
CH1	33
серия	L
L2 (мм)	23
L3	46
Ø трубы D1	28
L4	39,5
CH2	41
CH3	41
резьба M	33x2

106512

CAST

160

22,5

42x2

Артикул	106512
Бренд	CAST
WP (bar)	160
CH1	41
серия	L
L2 (мм)	22,5
L3	48
Ø трубы D1	35
L4	44
CH2	50
CH3	50
резьба M	42x2

106513

CAST

160

48x2

Артикул	106513
Бренд	CAST
WP (bar)	160
CH1	48
серия	L
L2 (мм)	26
L3	50
Ø трубы D1	42
L4	49
CH2	55
CH3	60
резьба M	48x2

106514

CAST

315

12x1.5

Артикул	106514
Бренд	CAST
WP (bar)	315
CH1	14
серия	S
L2 (мм)	9
L3	27
Ø трубы D1	6
L4	24
CH2	17
CH3	17
резьба M	12x1.5

106515

CAST

315

14x1.5

Артикул	106515
Бренд	CAST
WP (bar)	315
CH1	14
серия	S
L2 (мм)	12
L3	28
Ø трубы D1	8
L4	27
CH2	19
CH3	19
резьба M	14x1.5

106516

CAST

315

12,5

16x1.5

Артикул	106516
Бренд	CAST
WP (bar)	315
CH1	19
серия	S
L2 (мм)	12,5
L3	33
Ø трубы D1	10
L4	29
CH2	22
CH3	22
резьба M	16x1.5

106517

CAST

315

13,5

18x1.5

Артикул	106517
Бренд	CAST
WP (bar)	315
CH1	19
серия	S
L2 (мм)	13,5
L3	33
Ø трубы D1	12
L4	30
CH2	24
CH3	24
резьба M	18x1.5

106518

CAST

250

20x1.5

Артикул	106518
Бренд	CAST
WP (bar)	250
CH1	22
серия	S
L2 (мм)	16
L3	39
Ø трубы D1	14
L4	34
CH2	27
CH3	27
резьба M	20x1.5

106519

CAST

250

15,5

22x1.5

Артикул	106519
Бренд	CAST
WP (bar)	250
CH1	27
серия	S
L2 (мм)	15,5
L3	40
Ø трубы D1	16
L4	34
CH2	27
CH3	30
резьба M	22x1.5

106520

CAST

250

37,5

27x2

Артикул	106520
Бренд	CAST
WP (bar)	250
CH1	27
серия	S
L2 (мм)	16
L3	46
Ø трубы D1	20
L4	37,5
CH2	32
CH3	36
резьба M	27x2

106521

CAST

200

33x2

Артикул	106521
Бренд	CAST
WP (bar)	200
CH1	33
серия	S
L2 (мм)	19
L3	46
Ø трубы D1	25
L4	43
CH2	41
CH3	46
резьба M	33x2

106522

CAST

200

21,5

42x2

Артикул	106522
Бренд	CAST
WP (bar)	200
CH1	41
серия	S
L2 (мм)	21,5
L3	48
Ø трубы D1	30
L4	48
CH2	50
CH3	50
резьба M	42x2

106523

CAST

160

48x2

Артикул	106523
Бренд	CAST
WP (bar)	160
CH1	48
серия	S
L2 (мм)	23
L3	50
Ø трубы D1	38
L4	54
CH2	55
CH3	60
резьба M	48x2
