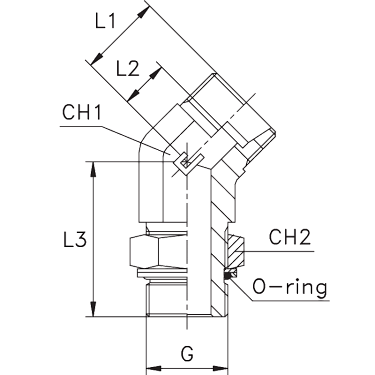

Угловые 45° BSP, уплотнение тип G

Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Позиция не соответствует норме ISO 8434-1, доступна только по запросу.

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Характеристики

Артикул

WP (bar)

Ø трубы D1

резьба G

L1 (мм)

L2 (мм)

CH1

CH2

106404.1

315

1/8

Артикул	106404.1
WP (bar)	315
Ø трубы D1	6
резьба G	1/8
L1 (мм)	16
L2 (мм)	9
L3	26
CH1	11
CH2	14

106405.1

315

1/4

Артикул	106405.1
WP (bar)	315
Ø трубы D1	8
резьба G	1/4
L1 (мм)	19
L2 (мм)	12
L3	29
CH1	14
CH2	19

106406.1

315

1/4

Артикул	106406.1
WP (bar)	315
Ø трубы D1	10
резьба G	1/4
L1 (мм)	19
L2 (мм)	12
L3	29
CH1	14
CH2	19

106407.1

250

3/8

Артикул	106407.1
WP (bar)	250
Ø трубы D1	12
резьба G	3/8
L1 (мм)	21
L2 (мм)	14
L3	33
CH1	19
CH2	22

106408.1

250

1/2

38,5

Артикул	106408.1
WP (bar)	250
Ø трубы D1	15
резьба G	1/2
L1 (мм)	24
L2 (мм)	17
L3	38,5
CH1	22
CH2	27

106409.1

250

1/2

24,5

38,5

Артикул	106409.1
WP (bar)	250
Ø трубы D1	18
резьба G	1/2
L1 (мм)	24,5
L2 (мм)	17
L3	38,5
CH1	27
CH2	27

106410.1

160

3/4

18,5

Артикул	106410.1
WP (bar)	160
Ø трубы D1	22
резьба G	3/4
L1 (мм)	26
L2 (мм)	18,5
L3	44
CH1	27
CH2	36

106411.1

160

30,5

Артикул	106411.1
WP (bar)	160
Ø трубы D1	28
резьба G	1
L1 (мм)	30,5
L2 (мм)	23
L3	47
CH1	33
CH2	41

106412.1

160

1 1/4

22,5

Артикул	106412.1
WP (bar)	160
Ø трубы D1	35
резьба G	1 1/4
L1 (мм)	33
L2 (мм)	22,5
L3	48
CH1	41
CH2	50

106413.1

160

1 1/2

Артикул	106413.1
WP (bar)	160
Ø трубы D1	42
резьба G	1 1/2
L1 (мм)	37
L2 (мм)	26
L3	48
CH1	48
CH2	55

106414.1

315

1/4

Артикул	106414.1
WP (bar)	315
Ø трубы D1	6
резьба G	1/4
L1 (мм)	16
L2 (мм)	9
L3	29
CH1	14
CH2	19

106415.1

315

1/4

Артикул	106415.1
WP (bar)	315
Ø трубы D1	8
резьба G	1/4
L1 (мм)	19
L2 (мм)	12
L3	29
CH1	14
CH2	19

106416.1

250

3/8

12,5

Артикул	106416.1
WP (bar)	250
Ø трубы D1	10
резьба G	3/8
L1 (мм)	20
L2 (мм)	12,5
L3	33
CH1	19
CH2	22

106417.1

250

3/8

13,5

Артикул	106417.1
WP (bar)	250
Ø трубы D1	12
резьба G	3/8
L1 (мм)	21
L2 (мм)	13,5
L3	33
CH1	19
CH2	22

106418.1

250

1/2

38,5

Артикул	106418.1
WP (bar)	250
Ø трубы D1	14
резьба G	1/2
L1 (мм)	24
L2 (мм)	16
L3	38,5
CH1	22
CH2	27

106419.1

250

1/2

15,5

38,5

Артикул	106419.1
WP (bar)	250
Ø трубы D1	16
резьба G	1/2
L1 (мм)	24
L2 (мм)	15,5
L3	38,5
CH1	27
CH2	27

106420.1

250

3/4

26,5

Артикул	106420.1
WP (bar)	250
Ø трубы D1	20
резьба G	3/4
L1 (мм)	26,5
L2 (мм)	16
L3	44
CH1	27
CH2	36

106421.1

200

Артикул	106421.1
WP (bar)	200
Ø трубы D1	25
резьба G	1
L1 (мм)	31
L2 (мм)	19
L3	47
CH1	33
CH2	41

106422.1

200

1 1/4

21,5

Артикул	106422.1
WP (bar)	200
Ø трубы D1	30
резьба G	1 1/4
L1 (мм)	35
L2 (мм)	21,5
L3	48
CH1	41
CH2	50

106423.1

160

1 1/2

Артикул	106423.1
WP (bar)	160
Ø трубы D1	38
резьба G	1 1/2
L1 (мм)	39
L2 (мм)	23
L3	48
CH1	48
CH2	55

Бренд CAST
