Т-образные BSP уплотнение тип G

Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Позиция не соответствует норме ISO 8434-1, доступна только по запросу.

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

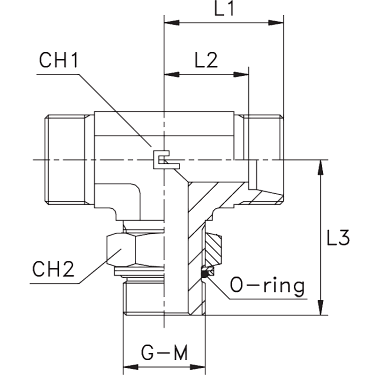

Характеристики

Артикул

WP (bar)

Ø трубы D1

резьба G

L1 (мм)

L2 (мм)

CH1

CH2

107004.1

315

1/8

Артикул	107004.1
WP (bar)	315
Ø трубы D1	6
резьба G	1/8
L1 (мм)	19
L2 (мм)	12
L3	26
CH1	11
CH2	14

107005.1

315

1/4

Артикул	107005.1
WP (bar)	315
Ø трубы D1	8
резьба G	1/4
L1 (мм)	21
L2 (мм)	14
L3	32
CH1	14
CH2	19

107006.1

315

1/4

Артикул	107006.1
WP (bar)	315
Ø трубы D1	10
резьба G	1/4
L1 (мм)	22
L2 (мм)	15
L3	32
CH1	14
CH2	19

107007.1

250

3/8

Артикул	107007.1
WP (bar)	250
Ø трубы D1	12
резьба G	3/8
L1 (мм)	24
L2 (мм)	17
L3	37
CH1	19
CH2	22

107008.1

250

1/2

Артикул	107008.1
WP (bar)	250
Ø трубы D1	15
резьба G	1/2
L1 (мм)	28
L2 (мм)	21
L3	44
CH1	22
CH2	27

107009.1

250

1/2

23,5

Артикул	107009.1
WP (bar)	250
Ø трубы D1	18
резьба G	1/2
L1 (мм)	31
L2 (мм)	23,5
L3	47
CH1	27
CH2	27

107010.1

160

3/4

27,5

Артикул	107010.1
WP (bar)	160
Ø трубы D1	22
резьба G	3/4
L1 (мм)	35
L2 (мм)	27,5
L3	51
CH1	27
CH2	36

107011.1

160

30,5

Артикул	107011.1
WP (bar)	160
Ø трубы D1	28
резьба G	1
L1 (мм)	38
L2 (мм)	30,5
L3	53
CH1	33
CH2	41

107012.1

160

1 1/4

34,5

Артикул	107012.1
WP (bar)	160
Ø трубы D1	35
резьба G	1 1/4
L1 (мм)	45
L2 (мм)	34,5
L3	59
CH1	41
CH2	50

107013.1

160

1 1/2

Артикул	107013.1
WP (bar)	160
Ø трубы D1	42
резьба G	1 1/2
L1 (мм)	51
L2 (мм)	40
L3	64
CH1	48
CH2	55

107014.1

315

1/4

Артикул	107014.1
WP (bar)	315
Ø трубы D1	6
резьба G	1/4
L1 (мм)	23
L2 (мм)	16
L3	32
CH1	14
CH2	19

107015.1

315

1/4

Артикул	107015.1
WP (bar)	315
Ø трубы D1	8
резьба G	1/4
L1 (мм)	24
L2 (мм)	17
L3	32
CH1	14
CH2	19

107016.1

250

3/8

17,5

Артикул	107016.1
WP (bar)	250
Ø трубы D1	10
резьба G	3/8
L1 (мм)	25
L2 (мм)	17,5
L3	37
CH1	19
CH2	22

107017.1

250

3/8

21,5

Артикул	107017.1
WP (bar)	250
Ø трубы D1	12
резьба G	3/8
L1 (мм)	29
L2 (мм)	21,5
L3	37
CH1	19
CH2	22

107018.1

250

1/2

Артикул	107018.1
WP (bar)	250
Ø трубы D1	14
резьба G	1/2
L1 (мм)	30
L2 (мм)	22
L3	44
CH1	22
CH2	27

107019.1

250

1/2

24,5

Артикул	107019.1
WP (bar)	250
Ø трубы D1	16
резьба G	1/2
L1 (мм)	33
L2 (мм)	24,5
L3	47
CH1	27
CH2	27

107020.1

250

3/4

26,5

Артикул	107020.1
WP (bar)	250
Ø трубы D1	20
резьба G	3/4
L1 (мм)	37
L2 (мм)	26,5
L3	51
CH1	27
CH2	36

107021.1

200

Артикул	107021.1
WP (bar)	200
Ø трубы D1	25
резьба G	1
L1 (мм)	42
L2 (мм)	30
L3	53
CH1	33
CH2	41

107022.1

200

1 1/4

35,5

Артикул	107022.1
WP (bar)	200
Ø трубы D1	30
резьба G	1 1/4
L1 (мм)	49
L2 (мм)	35,5
L3	59
CH1	41
CH2	50

107023.1

160

1 1/2

Артикул	107023.1
WP (bar)	160
Ø трубы D1	38
резьба G	1 1/2
L1 (мм)	57
L2 (мм)	41
L3	64
CH1	48
CH2	55

Бренд CAST
