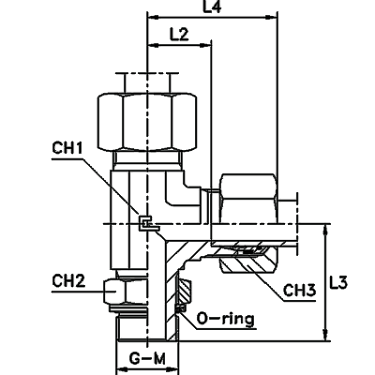

L-образные UNF уплотнение тип А в сборе с В4

Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Позиция не соответствует норме ISO 8434-1, доступна только по запросу.

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Характеристики

Артикул

серия

WP (bar)

Ø трубы D1

резьба W

L2 (мм)

CH1

CH2

CH3

Стандарт ТС

106904.4

315

7/16-20

Соединения 24° DIN 2353

Артикул	106904.4
серия	L
WP (bar)	315
Ø трубы D1	6
резьба W	7/16-20
L2 (мм)	19
L3	12
L4	27
CH1	27
CH2	11
CH3	14
Стандарт ТС	Соединения 24° DIN 2353

106905.4

315

7/16-20

Соединения 24° DIN 2353

Артикул	106905.4
серия	L
WP (bar)	315
Ø трубы D1	8
резьба W	7/16-20
L2 (мм)	21
L3	14
L4	28
CH1	29
CH2	14
CH3	14
Стандарт ТС	Соединения 24° DIN 2353

106906.4

315

9/16-18

Соединения 24° DIN 2353

Артикул	106906.4
серия	L
WP (bar)	315
Ø трубы D1	10
резьба W	9/16-18
L2 (мм)	22
L3	15
L4	32
CH1	30
CH2	14
CH3	17
Стандарт ТС	Соединения 24° DIN 2353

106907.4

315

3/4-16

Соединения 24° DIN 2353

Артикул	106907.4
серия	L
WP (bar)	315
Ø трубы D1	12
резьба W	3/4-16
L2 (мм)	24
L3	17
L4	37
CH1	32
CH2	19
CH3	22
Стандарт ТС	Соединения 24° DIN 2353

106908.4

315

7/8-14

Соединения 24° DIN 2353

Артикул	106908.4
серия	L
WP (bar)	315
Ø трубы D1	15
резьба W	7/8-14
L2 (мм)	28
L3	21
L4	43
CH1	36
CH2	22
CH3	27
Стандарт ТС	Соединения 24° DIN 2353

106909.4

315

7/8-14

23,5

Соединения 24° DIN 2353

Артикул	106909.4
серия	L
WP (bar)	315
Ø трубы D1	18
резьба W	7/8-14
L2 (мм)	31
L3	23,5
L4	47
CH1	40
CH2	27
CH3	27
Стандарт ТС	Соединения 24° DIN 2353

106910.4

160

1 1/16-12

27,5

49,5

Соединения 24° DIN 2353

Артикул	106910.4
серия	L
WP (bar)	160
Ø трубы D1	22
резьба W	1 1/16-12
L2 (мм)	35
L3	27,5
L4	49,5
CH1	44
CH2	27
CH3	32
Стандарт ТС	Соединения 24° DIN 2353

106911.4

160

1 5/16-12

30,5

Соединения 24° DIN 2353

Артикул	106911.4
серия	L
WP (bar)	160
Ø трубы D1	28
резьба W	1 5/16-12
L2 (мм)	38
L3	30,5
L4	52
CH1	47
CH2	33
CH3	41
Стандарт ТС	Соединения 24° DIN 2353

106912.4

160

1 5/8-12

34,5

Соединения 24° DIN 2353

Артикул	106912.4
серия	L
WP (bar)	160
Ø трубы D1	35
резьба W	1 5/8-12
L2 (мм)	45
L3	34,5
L4	58
CH1	56
CH2	41
CH3	50
Стандарт ТС	Соединения 24° DIN 2353

106913.4

160

1 7/8-12

Соединения 24° DIN 2353

Артикул	106913.4
серия	L
WP (bar)	160
Ø трубы D1	42
резьба W	1 7/8-12
L2 (мм)	51
L3	40
L4	60
CH1	63
CH2	48
CH3	55
Стандарт ТС	Соединения 24° DIN 2353

106914.4

400

7/16-20

Соединения 24° DIN 2353

Артикул	106914.4
серия	S
WP (bar)	400
Ø трубы D1	6
резьба W	7/16-20
L2 (мм)	23
L3	16
L4	29
CH1	31
CH2	14
CH3	14
Стандарт ТС	Соединения 24° DIN 2353

106915.4

400

9/16-18

Соединения 24° DIN 2353

Артикул	106915.4
серия	S
WP (bar)	400
Ø трубы D1	8
резьба W	9/16-18
L2 (мм)	24
L3	17
L4	33
CH1	32
CH2	14
CH3	17
Стандарт ТС	Соединения 24° DIN 2353

106916.4

400

9/16-18

17,5

37,5

Соединения 24° DIN 2353

Артикул	106916.4
серия	S
WP (bar)	400
Ø трубы D1	10
резьба W	9/16-18
L2 (мм)	25
L3	17,5
L4	37,5
CH1	34
CH2	19
CH3	17
Стандарт ТС	Соединения 24° DIN 2353

106917.4

400

3/4-16

21,5

Соединения 24° DIN 2353

Артикул	106917.4
серия	S
WP (bar)	400
Ø трубы D1	12
резьба W	3/4-16
L2 (мм)	29
L3	21,5
L4	38
CH1	38
CH2	19
CH3	22
Стандарт ТС	Соединения 24° DIN 2353

106918.4

400

7/8-14

Соединения 24° DIN 2353

Артикул	106918.4
серия	S
WP (bar)	400
Ø трубы D1	14
резьба W	7/8-14
L2 (мм)	30
L3	22
L4	44
CH1	40
CH2	22
CH3	27
Стандарт ТС	Соединения 24° DIN 2353

106919.4

400

7/8-14

24,5

Соединения 24° DIN 2353

Артикул	106919.4
серия	S
WP (bar)	400
Ø трубы D1	16
резьба W	7/8-14
L2 (мм)	33
L3	24,5
L4	48
CH1	43
CH2	27
CH3	27
Стандарт ТС	Соединения 24° DIN 2353

106920.4

400

1 1/16-12

26,5

Соединения 24° DIN 2353

Артикул	106920.4
серия	S
WP (bar)	400
Ø трубы D1	20
резьба W	1 1/16-12
L2 (мм)	37
L3	26,5
L4	51
CH1	48
CH2	27
CH3	32
Стандарт ТС	Соединения 24° DIN 2353

106921.4

400

1 5/16-12

Соединения 24° DIN 2353

Артикул	106921.4
серия	S
WP (bar)	400
Ø трубы D1	25
резьба W	1 5/16-12
L2 (мм)	42
L3	30
L4	53
CH1	54
CH2	33
CH3	41
Стандарт ТС	Соединения 24° DIN 2353

106922.4

250

1 5/8-12

35,5

Соединения 24° DIN 2353

Артикул	106922.4
серия	S
WP (bar)	250
Ø трубы D1	30
резьба W	1 5/8-12
L2 (мм)	49
L3	35,5
L4	59
CH1	62
CH2	41
CH3	50
Стандарт ТС	Соединения 24° DIN 2353

106923.4

250

1 7/8-12

Соединения 24° DIN 2353

Артикул	106923.4
серия	S
WP (bar)	250
Ø трубы D1	38
резьба W	1 7/8-12
L2 (мм)	57
L3	41
L4	62
CH1	72
CH2	48
CH3	55
Стандарт ТС	Соединения 24° DIN 2353

Бренд CAST
