L-образные метрика упл. тип G в сборе с В3

L-образные метрика уплотнение тип G в сборе с В3

Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Позиция не соответствует норме ISO 8434-1, доступна только по запросу.

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

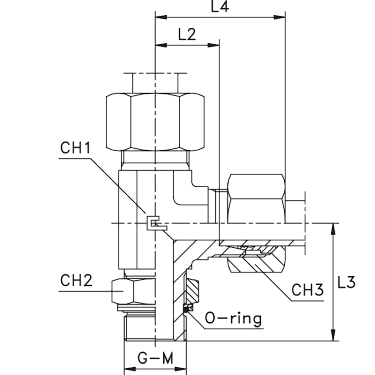

Характеристики

Артикул

серия

WP (bar)

Ø трубы D1

резьба M

L2 (мм)

CH1

CH2

CH3

Стандарт ТС

106804

315

10x1

Соединения 24° DIN 2353

Артикул	106804
серия	L
WP (bar)	315
Ø трубы D1	6
резьба M	10x1
L2 (мм)	12
L3	27
L4	27
CH1	11
CH2	14
CH3	14
Стандарт ТС	Соединения 24° DIN 2353

106805

315

12x1,5

Соединения 24° DIN 2353

Артикул	106805
серия	L
WP (bar)	315
Ø трубы D1	8
резьба M	12x1,5
L2 (мм)	14
L3	31
L4	29
CH1	14
CH2	17
CH3	17
Стандарт ТС	Соединения 24° DIN 2353

106806

315

14x1,5

Соединения 24° DIN 2353

Артикул	106806
серия	L
WP (bar)	315
Ø трубы D1	10
резьба M	14x1,5
L2 (мм)	15
L3	33
L4	30
CH1	14
CH2	19
CH3	19
Стандарт ТС	Соединения 24° DIN 2353

106807

315

16x1,5

Соединения 24° DIN 2353

Артикул	106807
серия	L
WP (bar)	315
Ø трубы D1	12
резьба M	16x1,5
L2 (мм)	17
L3	38
L4	32
CH1	19
CH2	22
CH3	22
Стандарт ТС	Соединения 24° DIN 2353

106808

315

18x1,5

Соединения 24° DIN 2353

Артикул	106808
серия	L
WP (bar)	315
Ø трубы D1	15
резьба M	18x1,5
L2 (мм)	21
L3	40
L4	36
CH1	22
CH2	24
CH3	27
Стандарт ТС	Соединения 24° DIN 2353

106809

250

22x1,5

23,5

Соединения 24° DIN 2353

Артикул	106809
серия	L
WP (bar)	250
Ø трубы D1	18
резьба M	22x1,5
L2 (мм)	23,5
L3	46
L4	40
CH1	27
CH2	27
CH3	32
Стандарт ТС	Соединения 24° DIN 2353

106810

160

27x2

27,5

50,5

Соединения 24° DIN 2353

Артикул	106810
серия	L
WP (bar)	160
Ø трубы D1	22
резьба M	27x2
L2 (мм)	27,5
L3	50,5
L4	44
CH1	27
CH2	32
CH3	36
Стандарт ТС	Соединения 24° DIN 2353

106811

160

33x2

30,5

52,5

Соединения 24° DIN 2353

Артикул	106811
серия	L
WP (bar)	160
Ø трубы D1	28
резьба M	33x2
L2 (мм)	30,5
L3	52,5
L4	47
CH1	33
CH2	41
CH3	41
Стандарт ТС	Соединения 24° DIN 2353

106812

160

42x2

34,5

Соединения 24° DIN 2353

Артикул	106812
серия	L
WP (bar)	160
Ø трубы D1	35
резьба M	42x2
L2 (мм)	34,5
L3	58
L4	56
CH1	41
CH2	50
CH3	50
Стандарт ТС	Соединения 24° DIN 2353

106813

160

48x2

Соединения 24° DIN 2353

Артикул	106813
серия	L
WP (bar)	160
Ø трубы D1	42
резьба M	48x2
L2 (мм)	40
L3	63
L4	63
CH1	48
CH2	55
CH3	60
Стандарт ТС	Соединения 24° DIN 2353

106814

315

12x1,5

Соединения 24° DIN 2353

Артикул	106814
серия	S
WP (bar)	315
Ø трубы D1	6
резьба M	12x1,5
L2 (мм)	16
L3	31
L4	31
CH1	14
CH2	17
CH3	17
Стандарт ТС	Соединения 24° DIN 2353

106815

315

14x1,5

Соединения 24° DIN 2353

Артикул	106815
серия	S
WP (bar)	315
Ø трубы D1	8
резьба M	14x1,5
L2 (мм)	17
L3	33
L4	32
CH1	14
CH2	19
CH3	19
Стандарт ТС	Соединения 24° DIN 2353

106816

315

16x1,5

17,5

Соединения 24° DIN 2353

Артикул	106816
серия	S
WP (bar)	315
Ø трубы D1	10
резьба M	16x1,5
L2 (мм)	17,5
L3	38
L4	34
CH1	19
CH2	22
CH3	22
Стандарт ТС	Соединения 24° DIN 2353

106817

315

18x1,5

21,5

Соединения 24° DIN 2353

Артикул	106817
серия	S
WP (bar)	315
Ø трубы D1	12
резьба M	18x1,5
L2 (мм)	21,5
L3	38
L4	38
CH1	19
CH2	24
CH3	24
Стандарт ТС	Соединения 24° DIN 2353

106818

250

20x1,5

Соединения 24° DIN 2353

Артикул	106818
серия	S
WP (bar)	250
Ø трубы D1	14
резьба M	20x1,5
L2 (мм)	22
L3	44
L4	40
CH1	22
CH2	27
CH3	27
Стандарт ТС	Соединения 24° DIN 2353

106819

250

22x1,5

24,5

Соединения 24° DIN 2353

Артикул	106819
серия	S
WP (bar)	250
Ø трубы D1	16
резьба M	22x1,5
L2 (мм)	24,5
L3	48
L4	43
CH1	27
CH2	27
CH3	30
Стандарт ТС	Соединения 24° DIN 2353

106820

250

27x2

26,5

50,5

Соединения 24° DIN 2353

Артикул	106820
серия	S
WP (bar)	250
Ø трубы D1	20
резьба M	27x2
L2 (мм)	26,5
L3	50,5
L4	48
CH1	27
CH2	32
CH3	36
Стандарт ТС	Соединения 24° DIN 2353

106821

200

33x2

52,5

Соединения 24° DIN 2353

Артикул	106821
серия	S
WP (bar)	200
Ø трубы D1	25
резьба M	33x2
L2 (мм)	30
L3	52,5
L4	54
CH1	33
CH2	41
CH3	46
Стандарт ТС	Соединения 24° DIN 2353

106822

200

42x2

35,5

Соединения 24° DIN 2353

Артикул	106822
серия	S
WP (bar)	200
Ø трубы D1	30
резьба M	42x2
L2 (мм)	35,5
L3	58
L4	62
CH1	41
CH2	50
CH3	50
Стандарт ТС	Соединения 24° DIN 2353

106823

160

48x2

Соединения 24° DIN 2353

Артикул	106823
серия	S
WP (bar)	160
Ø трубы D1	38
резьба M	48x2
L2 (мм)	41
L3	63
L4	72
CH1	48
CH2	55
CH3	60
Стандарт ТС	Соединения 24° DIN 2353

Бренд CAST
