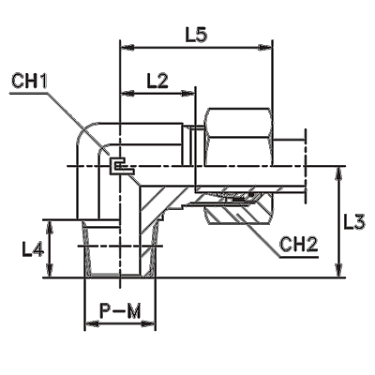

Угловые 90° метрика конус уплотнение тип С в сборе с В4

Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Позиция не соответствует норме ISO 8434-1, доступна только по запросу.

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Характеристики

Артикул

WP (bar)

Ø трубы D1

резьба M

L2 (мм)

CH1

CH2

102204.4

315

10x1

Артикул	102204.4
WP (bar)	315
Ø трубы D1	6
резьба M	10x1
L2 (мм)	19
L3	12
L4	20
L5	8
CH1	27
CH2	12

102205.4

315

12x1.5

Артикул	102205.4
WP (bar)	315
Ø трубы D1	8
резьба M	12x1.5
L2 (мм)	21
L3	14
L4	26
L5	12
CH1	29
CH2	12

102206.4

315

14x1.5

Артикул	102206.4
WP (bar)	315
Ø трубы D1	10
резьба M	14x1.5
L2 (мм)	22
L3	15
L4	27
L5	12
CH1	30
CH2	14

102207.4

315

16x1.5

Артикул	102207.4
WP (bar)	315
Ø трубы D1	12
резьба M	16x1.5
L2 (мм)	24
L3	17
L4	28
L5	12
CH1	32
CH2	17

102208.4

315

18x1.5

Артикул	102208.4
WP (bar)	315
Ø трубы D1	15
резьба M	18x1.5
L2 (мм)	28
L3	21
L4	32
L5	12
CH1	36
CH2	19

102209.4

315

22x1.5

23,5

Артикул	102209.4
WP (bar)	315
Ø трубы D1	18
резьба M	22x1.5
L2 (мм)	31
L3	23,5
L4	36
L5	14
CH1	40
CH2	24

102214.4

630

12x1.5

Артикул	102214.4
WP (bar)	630
Ø трубы D1	6
резьба M	12x1.5
L2 (мм)	23
L3	16
L4	26
L5	12
CH1	31
CH2	12

102215.4

630

14x1.5

Артикул	102215.4
WP (bar)	630
Ø трубы D1	8
резьба M	14x1.5
L2 (мм)	24
L3	17
L4	27
L5	12
CH1	32
CH2	14

102216.4

630

16x1.5

17,5

Артикул	102216.4
WP (bar)	630
Ø трубы D1	10
резьба M	16x1.5
L2 (мм)	25
L3	17,5
L4	28
L5	12
CH1	34
CH2	17

102217.4

630

18x1.5

21,5

Артикул	102217.4
WP (bar)	630
Ø трубы D1	12
резьба M	18x1.5
L2 (мм)	29
L3	21,5
L4	28
L5	12
CH1	38
CH2	17

102218.4

630

20x1.5

Артикул	102218.4
WP (bar)	630
Ø трубы D1	14
резьба M	20x1.5
L2 (мм)	30
L3	22
L4	32
L5	14
CH1	40
CH2	19

102219.4

400

22x1.5

24,5

Артикул	102219.4
WP (bar)	400
Ø трубы D1	16
резьба M	22x1.5
L2 (мм)	33
L3	24,5
L4	32
L5	14
CH1	43
CH2	24

Бренд CAST
