Угловые 90° BSPT уплотнение тип С в сборе с В3

Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Позиция не соответствует норме ISO 8434-1.

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

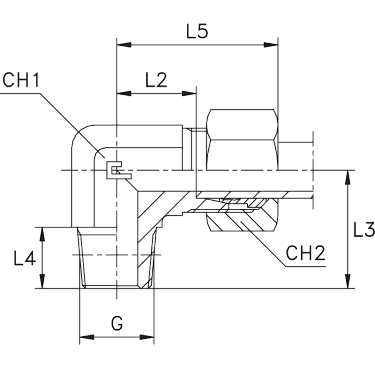

Характеристики

Артикул

WP (bar)

CH1

серия

L2 (мм)

Ø трубы D1

резьба G

CH2

102001

100

1/8

Артикул	102001
WP (bar)	100
CH1	9
серия	LL
L2 (мм)	11
L3	17
Ø трубы D1	4
резьба G	1/8
L4	8
L5	21
CH2	10

102002

100

9,5

1/8

Артикул	102002
WP (bar)	100
CH1	9
серия	LL
L2 (мм)	9,5
L3	17
Ø трубы D1	6
резьба G	1/8
L4	8
L5	21
CH2	12

102003

100

11,5

1/8

Артикул	102003
WP (bar)	100
CH1	12
серия	LL
L2 (мм)	11,5
L3	20
Ø трубы D1	8
резьба G	1/8
L4	8
L5	23
CH2	14

102004

315

1/8

Артикул	102004
WP (bar)	315
CH1	12
серия	L
L2 (мм)	12
L3	20
Ø трубы D1	6
резьба G	1/8
L4	8
L5	27
CH2	14

102005

315

1/4

Артикул	102005
WP (bar)	315
CH1	12
серия	L
L2 (мм)	14
L3	26
Ø трубы D1	8
резьба G	1/4
L4	12
L5	29
CH2	17

102006

315

1/4

Артикул	102006
WP (bar)	315
CH1	14
серия	L
L2 (мм)	15
L3	27
Ø трубы D1	10
резьба G	1/4
L4	12
L5	30
CH2	19

102007

315

3/8

Артикул	102007
WP (bar)	315
CH1	17
серия	L
L2 (мм)	17
L3	28
Ø трубы D1	12
резьба G	3/8
L4	12
L5	32
CH2	22

102008

315

1/2

Артикул	102008
WP (bar)	315
CH1	19
серия	L
L2 (мм)	21
L3	34
Ø трубы D1	15
резьба G	1/2
L4	14
L5	36
CH2	27

102009

315

23,5

1/2

Артикул	102009
WP (bar)	315
CH1	24
серия	L
L2 (мм)	23,5
L3	36
Ø трубы D1	18
резьба G	1/2
L4	14
L5	40
CH2	32

102010

160

27,5

3/4

Артикул	102010
WP (bar)	160
CH1	27
серия	L
L2 (мм)	27,5
L3	42
Ø трубы D1	22
резьба G	3/4
L4	16
L5	44
CH2	36

102011

160

30,5

Артикул	102011
WP (bar)	160
CH1	36
серия	L
L2 (мм)	30,5
L3	48
Ø трубы D1	28
резьба G	1
L4	18
L5	47
CH2	41

102012

160

34,5

1 1/4

Артикул	102012
WP (bar)	160
CH1	41
серия	L
L2 (мм)	34,5
L3	54
Ø трубы D1	35
резьба G	1 1/4
L4	20
L5	56
CH2	50

102013

160

1 1/2

Артикул	102013
WP (bar)	160
CH1	50
серия	L
L2 (мм)	40
L3	61
Ø трубы D1	42
резьба G	1 1/2
L4	22
L5	63
CH2	60

102014

630

1/4

Артикул	102014
WP (bar)	630
CH1	12
серия	S
L2 (мм)	16
L3	26
Ø трубы D1	6
резьба G	1/4
L4	12
L5	31
CH2	17

102015

630

1/4

Артикул	102015
WP (bar)	630
CH1	14
серия	S
L2 (мм)	17
L3	27
Ø трубы D1	8
резьба G	1/4
L4	12
L5	32
CH2	19

102016

630

17,5

3/8

Артикул	102016
WP (bar)	630
CH1	17
серия	S
L2 (мм)	17,5
L3	28
Ø трубы D1	10
резьба G	3/8
L4	12
L5	34
CH2	22

102017

630

21,5

3/8

Артикул	102017
WP (bar)	630
CH1	17
серия	S
L2 (мм)	21,5
L3	28
Ø трубы D1	12
резьба G	3/8
L4	12
L5	38
CH2	24

102018

630

1/2

Артикул	102018
WP (bar)	630
CH1	19
серия	S
L2 (мм)	22
L3	32
Ø трубы D1	14
резьба G	1/2
L4	14
L5	40
CH2	27

102019

400

24,5

1/2

Артикул	102019
WP (bar)	400
CH1	24
серия	S
L2 (мм)	24,5
L3	32
Ø трубы D1	16
резьба G	1/2
L4	14
L5	43
CH2	30

102020

400

26,5

3/4

Артикул	102020
WP (bar)	400
CH1	27
серия	S
L2 (мм)	26,5
L3	42
Ø трубы D1	20
резьба G	3/4
L4	16
L5	48
CH2	36

102021

400

Артикул	102021
WP (bar)	400
CH1	36
серия	S
L2 (мм)	30
L3	48
Ø трубы D1	25
резьба G	1
L4	18
L5	54
CH2	46

102022

400

35,5

1 1/4

Артикул	102022
WP (bar)	400
CH1	41
серия	S
L2 (мм)	35,5
L3	54
Ø трубы D1	30
резьба G	1 1/4
L4	20
L5	62
CH2	50

102023

315

1 1/2

Артикул	102023
WP (bar)	315
CH1	50
серия	S
L2 (мм)	41
L3	61
Ø трубы D1	38
резьба G	1 1/2
L4	22
L5	72
CH2	60

102024

315

1/4

Артикул	102024
WP (bar)	315
CH1	12
серия	L
L2 (мм)	14
L3	26
Ø трубы D1	6
резьба G	1/4
L4	12
L5	29
CH2	14

102025

315

1/8

Артикул	102025
WP (bar)	315
CH1	12
серия	L
L2 (мм)	14
L3	22
Ø трубы D1	8
резьба G	1/8
L4	8
L5	29
CH2	17

102026

315

1/2

Артикул	102026
WP (bar)	315
CH1	17
серия	L
L2 (мм)	16
L3	28
Ø трубы D1	8
резьба G	1/2
L4	12
L5	31
CH2	17

102027

315

1/8

Артикул	102027
WP (bar)	315
CH1	19
серия	L
L2 (мм)	19
L3	34
Ø трубы D1	8
резьба G	1/8
L4	14
L5	34
CH2	17

102028

315

3/8

Артикул	102028
WP (bar)	315
CH1	14
серия	L
L2 (мм)	15
L3	22
Ø трубы D1	10
резьба G	3/8
L4	8
L5	30
CH2	19

102029

315

1/2

Артикул	102029
WP (bar)	315
CH1	17
серия	L
L2 (мм)	17
L3	28
Ø трубы D1	10
резьба G	1/2
L4	12
L5	32
CH2	19

102030

315

1/4

Артикул	102030
WP (bar)	315
CH1	19
серия	L
L2 (мм)	20
L3	34
Ø трубы D1	10
резьба G	1/4
L4	14
L5	35
CH2	19

102031

315

1/2

Артикул	102031
WP (bar)	315
CH1	17
серия	L
L2 (мм)	17
L3	28
Ø трубы D1	12
резьба G	1/2
L4	12
L5	32
CH2	22

102032

315

3/8

Артикул	102032
WP (bar)	315
CH1	19
серия	L
L2 (мм)	20
L3	34
Ø трубы D1	12
резьба G	3/8
L4	14
L5	34
CH2	22

102033

315

3/4

Артикул	102033
WP (bar)	315
CH1	19
серия	L
L2 (мм)	21
L3	30
Ø трубы D1	15
резьба G	3/4
L4	12
L5	36
CH2	27

102034

315

26,5

1/2

Артикул	102034
WP (bar)	315
CH1	27
серия	L
L2 (мм)	26,5
L3	42
Ø трубы D1	18
резьба G	1/2
L4	16
L5	43
CH2	32

102035

630

20,5

3/8

Артикул	102035
WP (bar)	630
CH1	19
серия	S
L2 (мм)	20,5
L3	32
Ø трубы D1	12
резьба G	3/8
L4	14
L5	37
CH2	24

102036

630

3/8

Артикул	102036
WP (bar)	630
CH1	19
серия	S
L2 (мм)	22
L3	30
Ø трубы D1	14
резьба G	3/8
L4	12
L5	40
CH2	27

102037

400

24,5

1/2

Артикул	102037
WP (bar)	400
CH1	24
серия	S
L2 (мм)	24,5
L3	37
Ø трубы D1	16
резьба G	1/2
L4	12
L5	43
CH2	30

102038

400

26,5

3/4

Артикул	102038
WP (bar)	400
CH1	27
серия	S
L2 (мм)	26,5
L3	36
Ø трубы D1	20
резьба G	3/4
L4	14
L5	48
CH2	36

102039

400

Артикул	102039
WP (bar)	400
CH1	36
серия	S
L2 (мм)	30
L3	42
Ø трубы D1	25
резьба G	1
L4	16
L5	54
CH2	46

102040

400

35,5

1/8

Артикул	102040
WP (bar)	400
CH1	41
серия	S
L2 (мм)	35,5
L3	48
Ø трубы D1	30
резьба G	1/8
L4	18
L5	62
CH2	50
