Угловые 90° BSPT уплотнение тип С

Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Позиция не соответствует норме ISO 8434-1.

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

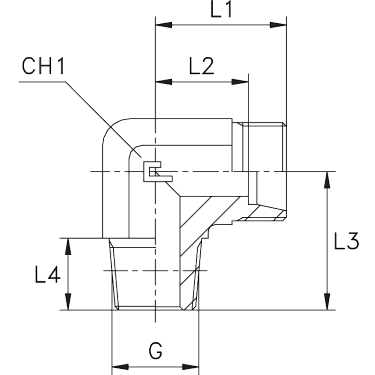

Характеристики

Артикул

WP (bar)

Ø трубы D1

резьба G

L1 (мм)

L2 (мм)

CH1

102001.1

100

1/8

Артикул	102001.1
WP (bar)	100
Ø трубы D1	4
резьба G	1/8
L1 (мм)	15
L2 (мм)	11
L3	17
L4	8
CH1	21

102002.1

100

1/8

9,5

Артикул	102002.1
WP (bar)	100
Ø трубы D1	6
резьба G	1/8
L1 (мм)	15
L2 (мм)	9,5
L3	17
L4	8
CH1	21

102003.1

100

1/8

11,5

Артикул	102003.1
WP (bar)	100
Ø трубы D1	8
резьба G	1/8
L1 (мм)	17
L2 (мм)	11,5
L3	20
L4	8
CH1	23

102004.1

315

1/8

Артикул	102004.1
WP (bar)	315
Ø трубы D1	6
резьба G	1/8
L1 (мм)	19
L2 (мм)	12
L3	20
L4	8
CH1	27

102005.1

315

1/4

Артикул	102005.1
WP (bar)	315
Ø трубы D1	8
резьба G	1/4
L1 (мм)	21
L2 (мм)	14
L3	26
L4	12
CH1	29

102006.1

315

1/4

Артикул	102006.1
WP (bar)	315
Ø трубы D1	10
резьба G	1/4
L1 (мм)	22
L2 (мм)	15
L3	27
L4	12
CH1	30

102007.1

315

3/8

Артикул	102007.1
WP (bar)	315
Ø трубы D1	12
резьба G	3/8
L1 (мм)	24
L2 (мм)	17
L3	28
L4	12
CH1	32

102008.1

315

1/2

Артикул	102008.1
WP (bar)	315
Ø трубы D1	15
резьба G	1/2
L1 (мм)	28
L2 (мм)	21
L3	34
L4	14
CH1	36

102009.1

315

1/2

23,5

Артикул	102009.1
WP (bar)	315
Ø трубы D1	18
резьба G	1/2
L1 (мм)	31
L2 (мм)	23,5
L3	36
L4	14
CH1	40

102010.1

160

3/4

27,5

Артикул	102010.1
WP (bar)	160
Ø трубы D1	22
резьба G	3/4
L1 (мм)	35
L2 (мм)	27,5
L3	42
L4	16
CH1	44

102011.1

160

30,5

Артикул	102011.1
WP (bar)	160
Ø трубы D1	28
резьба G	1
L1 (мм)	38
L2 (мм)	30,5
L3	48
L4	18
CH1	47

102012.1

160

1 1/4

34,5

Артикул	102012.1
WP (bar)	160
Ø трубы D1	35
резьба G	1 1/4
L1 (мм)	45
L2 (мм)	34,5
L3	54
L4	20
CH1	56

102013.1

160

1 1/2

Артикул	102013.1
WP (bar)	160
Ø трубы D1	42
резьба G	1 1/2
L1 (мм)	51
L2 (мм)	40
L3	61
L4	22
CH1	63

102014.1

630

1/4

Артикул	102014.1
WP (bar)	630
Ø трубы D1	6
резьба G	1/4
L1 (мм)	23
L2 (мм)	16
L3	26
L4	12
CH1	31

102015.1

630

1/4

Артикул	102015.1
WP (bar)	630
Ø трубы D1	8
резьба G	1/4
L1 (мм)	24
L2 (мм)	17
L3	27
L4	12
CH1	32

102016.1

630

3/8

17,5

Артикул	102016.1
WP (bar)	630
Ø трубы D1	10
резьба G	3/8
L1 (мм)	25
L2 (мм)	17,5
L3	28
L4	12
CH1	34

102017.1

630

3/8

21,5

Артикул	102017.1
WP (bar)	630
Ø трубы D1	12
резьба G	3/8
L1 (мм)	29
L2 (мм)	21,5
L3	28
L4	12
CH1	38

102018.1

630

1/2

Артикул	102018.1
WP (bar)	630
Ø трубы D1	14
резьба G	1/2
L1 (мм)	30
L2 (мм)	22
L3	32
L4	14
CH1	40

102019.1

400

1/2

24,5

Артикул	102019.1
WP (bar)	400
Ø трубы D1	16
резьба G	1/2
L1 (мм)	33
L2 (мм)	24,5
L3	32
L4	14
CH1	43

102020.1

400

3/4

26,5

Артикул	102020.1
WP (bar)	400
Ø трубы D1	20
резьба G	3/4
L1 (мм)	37
L2 (мм)	26,5
L3	42
L4	16
CH1	48

102021.1

400

Артикул	102021.1
WP (bar)	400
Ø трубы D1	25
резьба G	1
L1 (мм)	42
L2 (мм)	30
L3	48
L4	18
CH1	54

102022.1

400

1 1/4

35,5

Артикул	102022.1
WP (bar)	400
Ø трубы D1	30
резьба G	1 1/4
L1 (мм)	49
L2 (мм)	35,5
L3	54
L4	20
CH1	62

102023.1

315

1 1/2

Артикул	102023.1
WP (bar)	315
Ø трубы D1	38
резьба G	1 1/2
L1 (мм)	57
L2 (мм)	41
L3	61
L4	22
CH1	72

102024.1

315

1/4

Артикул	102024.1
WP (bar)	315
Ø трубы D1	6
резьба G	1/4
L1 (мм)	21
L2 (мм)	14
L3	26
L4	12
CH1	29

102025.1

315

1/8

Артикул	102025.1
WP (bar)	315
Ø трубы D1	8
резьба G	1/8
L1 (мм)	21
L2 (мм)	14
L3	22
L4	8
CH1	29

102026.1

315

3/8

Артикул	102026.1
WP (bar)	315
Ø трубы D1	8
резьба G	3/8
L1 (мм)	23
L2 (мм)	16
L3	28
L4	12
CH1	17

102027.1

315

1/2

Артикул	102027.1
WP (bar)	315
Ø трубы D1	8
резьба G	1/2
L1 (мм)	26
L2 (мм)	19
L3	34
L4	14
CH1	19

102028.1

315

1/8

Артикул	102028.1
WP (bar)	315
Ø трубы D1	10
резьба G	1/8
L1 (мм)	22
L2 (мм)	15
L3	22
L4	8
CH1	14

102029.1

315

3/8

Артикул	102029.1
WP (bar)	315
Ø трубы D1	10
резьба G	3/8
L1 (мм)	24
L2 (мм)	17
L3	28
L4	12
CH1	17

102030.1

315

1/2

Артикул	102030.1
WP (bar)	315
Ø трубы D1	10
резьба G	1/2
L1 (мм)	27
L2 (мм)	20
L3	34
L4	14
CH1	19

102031.1

315

1/4

Артикул	102031.1
WP (bar)	315
Ø трубы D1	12
резьба G	1/4
L1 (мм)	24
L2 (мм)	17
L3	28
L4	12
CH1	17

102032.1

315

1/2

Артикул	102032.1
WP (bar)	315
Ø трубы D1	12
резьба G	1/2
L1 (мм)	27
L2 (мм)	20
L3	34
L4	14
CH1	19

102033.1

315

3/8

Артикул	102033.1
WP (bar)	315
Ø трубы D1	15
резьба G	3/8
L1 (мм)	28
L2 (мм)	21
L3	30
L4	12
CH1	19

102034.1

315

3/4

26,5

Артикул	102034.1
WP (bar)	315
Ø трубы D1	18
резьба G	3/4
L1 (мм)	34
L2 (мм)	26,5
L3	42
L4	16
CH1	27

102035.1

630

1/2

20,5

Артикул	102035.1
WP (bar)	630
Ø трубы D1	12
резьба G	1/2
L1 (мм)	28
L2 (мм)	20,5
L3	32
L4	14
CH1	19

102036.1

630

3/8

Артикул	102036.1
WP (bar)	630
Ø трубы D1	14
резьба G	3/8
L1 (мм)	30
L2 (мм)	22
L3	30
L4	12
CH1	19

102037.1

400

3/8

24,5

Артикул	102037.1
WP (bar)	400
Ø трубы D1	16
резьба G	3/8
L1 (мм)	33
L2 (мм)	24,5
L3	37
L4	12
CH1	24

102038.1

400

1/2

26,5

Артикул	102038.1
WP (bar)	400
Ø трубы D1	20
резьба G	1/2
L1 (мм)	37
L2 (мм)	26,5
L3	36
L4	14
CH1	27

102039.1

400

3/4

Артикул	102039.1
WP (bar)	400
Ø трубы D1	25
резьба G	3/4
L1 (мм)	42
L2 (мм)	30
L3	42
L4	16
CH1	36

102040.1

400

35,5

Артикул	102040.1
WP (bar)	400
Ø трубы D1	30
резьба G	1
L1 (мм)	49
L2 (мм)	35,5
L3	48
L4	18
CH1	41

Бренд CAST
