Т-образные BSPT уплотнение тип С в сборе с В4

Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Позиция не соответствует норме ISO 8434-1, доступна только в плановых заказах.

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

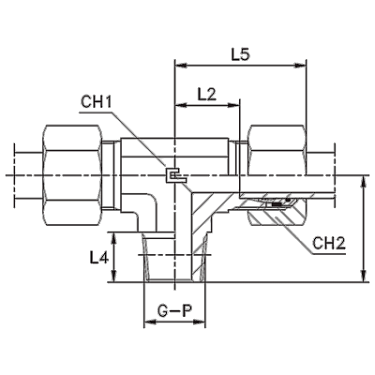

Характеристики

Артикул

WP (bar)

Ø трубы D1

резьба P

L2 (мм)

CH1

CH2

102504.4

315

1/8

Артикул	102504.4
WP (bar)	315
Ø трубы D1	6
резьба P	1/8
L2 (мм)	12
L3	20
L4	8
L5	27
CH1	12
CH2	14

102505.4

315

1/4

Артикул	102505.4
WP (bar)	315
Ø трубы D1	8
резьба P	1/4
L2 (мм)	14
L3	26
L4	12
L5	29
CH1	12
CH2	17

102506.4

315

1/4

Артикул	102506.4
WP (bar)	315
Ø трубы D1	10
резьба P	1/4
L2 (мм)	15
L3	27
L4	12
L5	30
CH1	14
CH2	19

102507.4

315

3/8

Артикул	102507.4
WP (bar)	315
Ø трубы D1	12
резьба P	3/8
L2 (мм)	17
L3	28
L4	12
L5	32
CH1	17
CH2	22

102508.4

315

1/2

Артикул	102508.4
WP (bar)	315
Ø трубы D1	15
резьба P	1/2
L2 (мм)	21
L3	34
L4	14
L5	36
CH1	19
CH2	27

102509.4

315

1/2

23,5

Артикул	102509.4
WP (bar)	315
Ø трубы D1	18
резьба P	1/2
L2 (мм)	23,5
L3	36
L4	14
L5	40
CH1	24
CH2	32

102510.4

160

3/4

27,5

Артикул	102510.4
WP (bar)	160
Ø трубы D1	22
резьба P	3/4
L2 (мм)	27,5
L3	42
L4	16
L5	44
CH1	27
CH2	36

102511.4

160

30,5

Артикул	102511.4
WP (bar)	160
Ø трубы D1	28
резьба P	1
L2 (мм)	30,5
L3	48
L4	18
L5	47
CH1	36
CH2	41

102512.4

160

1 1/4

34,5

Артикул	102512.4
WP (bar)	160
Ø трубы D1	35
резьба P	1 1/4
L2 (мм)	34,5
L3	54
L4	20
L5	56
CH1	41
CH2	50

102513.4

160

1 1/2

Артикул	102513.4
WP (bar)	160
Ø трубы D1	42
резьба P	1 1/2
L2 (мм)	40
L3	61
L4	22
L5	63
CH1	50
CH2	60

102514.4

630

1/4

Артикул	102514.4
WP (bar)	630
Ø трубы D1	6
резьба P	1/4
L2 (мм)	16
L3	26
L4	12
L5	31
CH1	12
CH2	17

102515.4

630

1/4

Артикул	102515.4
WP (bar)	630
Ø трубы D1	8
резьба P	1/4
L2 (мм)	17
L3	27
L4	12
L5	32
CH1	14
CH2	19

102516.4

630

3/8

17,5

Артикул	102516.4
WP (bar)	630
Ø трубы D1	10
резьба P	3/8
L2 (мм)	17,5
L3	28
L4	12
L5	34
CH1	17
CH2	22

102517.4

630

3/8

21,5

Артикул	102517.4
WP (bar)	630
Ø трубы D1	12
резьба P	3/8
L2 (мм)	21,5
L3	28
L4	12
L5	38
CH1	17
CH2	24

102518.4

630

1/2

Артикул	102518.4
WP (bar)	630
Ø трубы D1	14
резьба P	1/2
L2 (мм)	22
L3	32
L4	14
L5	40
CH1	19
CH2	27

102519.4

400

1/2

24,5

Артикул	102519.4
WP (bar)	400
Ø трубы D1	16
резьба P	1/2
L2 (мм)	24,5
L3	32
L4	14
L5	43
CH1	24
CH2	30

102520.4

400

3/4

26,5

Артикул	102520.4
WP (bar)	400
Ø трубы D1	20
резьба P	3/4
L2 (мм)	26,5
L3	42
L4	16
L5	48
CH1	27
CH2	36

102521.4

400

Артикул	102521.4
WP (bar)	400
Ø трубы D1	25
резьба P	1
L2 (мм)	30
L3	48
L4	18
L5	54
CH1	36
CH2	46

102522.4

400

1 1/4

35,5

Артикул	102522.4
WP (bar)	400
Ø трубы D1	30
резьба P	1 1/4
L2 (мм)	35,5
L3	54
L4	20
L5	62
CH1	41
CH2	50

102523.4

315

1 1/2

Артикул	102523.4
WP (bar)	315
Ø трубы D1	38
резьба P	1 1/2
L2 (мм)	41
L3	61
L4	22
L5	72
CH1	50
CH2	60

Бренд CAST
