Прямые метрика, уплотнение тип H в сборе с В4

Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Позиция не соответствует норме ISO 8434-1, доступна только по запросу.

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

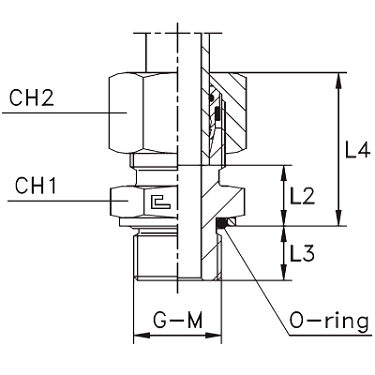

Характеристики

Артикул

Бренд

WP (bar)

CH1

серия

L2 (мм)

Ø трубы D1

CH2

резьба M

108904.4

CAST

315

8,5

7,5

10x1

Артикул	108904.4
Бренд	CAST
WP (bar)	315
CH1	14
серия	L
L2 (мм)	8,5
L3	7,5
Ø трубы D1	6
L4	23
CH2	14
резьба M	10x1

108905.4

CAST

315

9,9

9,6

24,9

12x1,5

Артикул	108905.4
Бренд	CAST
WP (bar)	315
CH1	17
серия	L
L2 (мм)	9,9
L3	9,6
Ø трубы D1	8
L4	24,9
CH2	17
резьба M	12x1,5

108906.4

CAST

315

10,9

9,6

25,9

14x1,5

Артикул	108906.4
Бренд	CAST
WP (bar)	315
CH1	19
серия	L
L2 (мм)	10,9
L3	9,6
Ø трубы D1	10
L4	25,9
CH2	19
резьба M	14x1,5

108907.4

CAST

315

12,4

11,1

26,9

16x1,5

Артикул	108907.4
Бренд	CAST
WP (bar)	315
CH1	22
серия	L
L2 (мм)	12,4
L3	11,1
Ø трубы D1	12
L4	26,9
CH2	22
резьба M	16x1,5

108908.4

CAST

315

13,4

12,6

28,3

18x1,5

Артикул	108908.4
Бренд	CAST
WP (bar)	315
CH1	24
серия	L
L2 (мм)	13,4
L3	12,6
Ø трубы D1	15
L4	28,3
CH2	27
резьба M	18x1,5

108909.4

CAST

315

14,4

13,6

30,3

22x1,5

Артикул	108909.4
Бренд	CAST
WP (bar)	315
CH1	27
серия	L
L2 (мм)	14,4
L3	13,6
Ø трубы D1	18
L4	30,3
CH2	32
резьба M	22x1,5

108910.4

CAST

160

16,5

27x2

Артикул	108910.4
Бренд	CAST
WP (bar)	160
CH1	32
серия	L
L2 (мм)	16,5
L3	16,5
Ø трубы D1	22
L4	33
CH2	36
резьба M	27x2

108911.4

CAST

160

17,5

16,5

33x2

Артикул	108911.4
Бренд	CAST
WP (bar)	160
CH1	41
серия	L
L2 (мм)	17,5
L3	16,5
Ø трубы D1	28
L4	34
CH2	41
резьба M	33x2

108912.4

CAST

160

17,5

42x2

Артикул	108912.4
Бренд	CAST
WP (bar)	160
CH1	50
серия	L
L2 (мм)	17,5
L3	17
Ø трубы D1	35
L4	39
CH2	50
резьба M	42x2

108913.4

CAST

160

19,5

48x2

Артикул	108913.4
Бренд	CAST
WP (bar)	160
CH1	55
серия	L
L2 (мм)	19
L3	19,5
Ø трубы D1	42
L4	42
CH2	60
резьба M	48x2

108914.4

CAST

400

12,9

9,6

27,9

12x1,5

Артикул	108914.4
Бренд	CAST
WP (bar)	400
CH1	17
серия	S
L2 (мм)	12,9
L3	9,6
Ø трубы D1	6
L4	27,9
CH2	17
резьба M	12x1,5

108915.4

CAST

400

14,9

9,6

29,9

14x1,5

Артикул	108915.4
Бренд	CAST
WP (bar)	400
CH1	19
серия	S
L2 (мм)	14,9
L3	9,6
Ø трубы D1	8
L4	29,9
CH2	19
резьба M	14x1,5

108916.4

CAST

400

14,9

11,1

30,9

16x1,5

Артикул	108916.4
Бренд	CAST
WP (bar)	400
CH1	22
серия	S
L2 (мм)	14,9
L3	11,1
Ø трубы D1	10
L4	30,9
CH2	22
резьба M	16x1,5

108917.4

CAST

400

16,9

12,6

32,9

18x1,5

Артикул	108917.4
Бренд	CAST
WP (bar)	400
CH1	24
серия	S
L2 (мм)	16,9
L3	12,6
Ø трубы D1	12
L4	32,9
CH2	24
резьба M	18x1,5

108918.4

CAST

315

18,9

12,6

36,9

20x1,5

Артикул	108918.4
Бренд	CAST
WP (bar)	315
CH1	27
серия	S
L2 (мм)	18,9
L3	12,6
Ø трубы D1	14
L4	36,9
CH2	27
резьба M	20x1,5

108919.4

CAST

315

18,4

13,6

36,9

22x1,5

Артикул	108919.4
Бренд	CAST
WP (bar)	315
CH1	27
серия	S
L2 (мм)	18,4
L3	13,6
Ø трубы D1	16
L4	36,9
CH2	30
резьба M	22x1,5

108920.4

CAST

315

20,5

16,5

27x2

Артикул	108920.4
Бренд	CAST
WP (bar)	315
CH1	32
серия	S
L2 (мм)	20,5
L3	16,5
Ø трубы D1	20
L4	42
CH2	36
резьба M	27x2

108921.4

CAST

280

16,5

33x2

Артикул	108921.4
Бренд	CAST
WP (bar)	280
CH1	41
серия	S
L2 (мм)	23
L3	16,5
Ø трубы D1	25
L4	47
CH2	46
резьба M	33x2

108922.4

CAST

280

23,5

42x2

Артикул	108922.4
Бренд	CAST
WP (bar)	280
CH1	50
серия	S
L2 (мм)	23,5
L3	17
Ø трубы D1	30
L4	50
CH2	50
резьба M	42x2

108923.4

CAST

250

19,5

48x2

Артикул	108923.4
Бренд	CAST
WP (bar)	250
CH1	55
серия	S
L2 (мм)	26
L3	19,5
Ø трубы D1	38
L4	57
CH2	60
резьба M	48x2
