Прямые метрика, уплотнение тип H

Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Позиция не соответствует норме ISO 8434-1, доступна только по запросу.

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

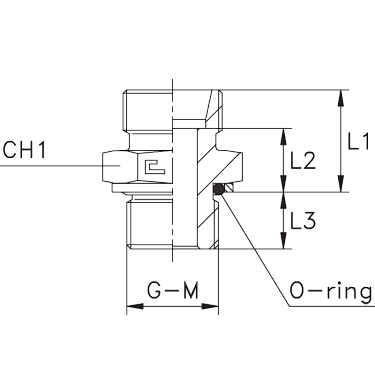

Характеристики

Артикул

Наименование

серия

WP (bar)

Ø трубы D1

резьба M

L1 (мм)

L2 (мм)

CH1

Стандарт ТС

108901.1

Номенклатура Cast 108901.1

100

8x1

13,5

9,5

7,5

Соединения 24° DIN 2353

Артикул	108901.1
Наименование	Номенклатура Cast 108901.1

серия	LL
WP (bar)	100
Ø трубы D1	4
резьба M	8x1
L1 (мм)	13,5
L2 (мм)	9,5
L3	7,5
CH1	12
Стандарт ТС	Соединения 24° DIN 2353

108902.1

Номенклатура Cast 108902.1

100

10x1

13,5

7,5

Соединения 24° DIN 2353

Артикул	108902.1
Наименование	Номенклатура Cast 108902.1

серия	LL
WP (bar)	100
Ø трубы D1	6
резьба M	10x1
L1 (мм)	13,5
L2 (мм)	8
L3	7,5
CH1	14
Стандарт ТС	Соединения 24° DIN 2353

108903.1

Номенклатура Cast 108903.1

100

10x1

14,5

7,5

Соединения 24° DIN 2353

Артикул	108903.1
Наименование	Номенклатура Cast 108903.1

серия	LL
WP (bar)	100
Ø трубы D1	8
резьба M	10x1
L1 (мм)	14,5
L2 (мм)	9
L3	7,5
CH1	14
Стандарт ТС	Соединения 24° DIN 2353

108904.1

Номенклатура Cast 108904.1

315

10x1

15,5

8,5

7,5

Соединения 24° DIN 2353

Артикул	108904.1
Наименование	Номенклатура Cast 108904.1

серия	L
WP (bar)	315
Ø трубы D1	6
резьба M	10x1
L1 (мм)	15,5
L2 (мм)	8,5
L3	7,5
CH1	14
Стандарт ТС	Соединения 24° DIN 2353

108905.1

Штуцер FH DL08 М12х1.5 (корпус)

315

12x1,5

16,9

9,9

9,6

Соединения 24° DIN 2353

Артикул	108905.1
Наименование	Штуцер FH DL08 М12х1.5 (корпус)

серия	L
WP (bar)	315
Ø трубы D1	8
резьба M	12x1,5
L1 (мм)	16,9
L2 (мм)	9,9
L3	9,6
CH1	17
Стандарт ТС	Соединения 24° DIN 2353

108906.1

Штуцер FH DL10 М14х1.5 (корпус)

315

14x1,5

17,9

10,9

9,6

Соединения 24° DIN 2353

Артикул	108906.1
Наименование	Штуцер FH DL10 М14х1.5 (корпус)

серия	L
WP (bar)	315
Ø трубы D1	10
резьба M	14x1,5
L1 (мм)	17,9
L2 (мм)	10,9
L3	9,6
CH1	19
Стандарт ТС	Соединения 24° DIN 2353

108907.1

Штуцер FH DL12 М16х1.5 (корпус)

315

16x1,5

19,4

12,4

11,1

Соединения 24° DIN 2353

Артикул	108907.1
Наименование	Штуцер FH DL12 М16х1.5 (корпус)

серия	L
WP (bar)	315
Ø трубы D1	12
резьба M	16x1,5
L1 (мм)	19,4
L2 (мм)	12,4
L3	11,1
CH1	22
Стандарт ТС	Соединения 24° DIN 2353

108908.1

Штуцер FH DL15 М18х1.5 (корпус)

315

18x1,5

20,4

13,4

12,6

Соединения 24° DIN 2353

Артикул	108908.1
Наименование	Штуцер FH DL15 М18х1.5 (корпус)

серия	L
WP (bar)	315
Ø трубы D1	15
резьба M	18x1,5
L1 (мм)	20,4
L2 (мм)	13,4
L3	12,6
CH1	24
Стандарт ТС	Соединения 24° DIN 2353

108909.1

Штуцер FH DL18 М22х1.5 (корпус)

315

22x1,5

21,9

14,4

13,6

Соединения 24° DIN 2353

Артикул	108909.1
Наименование	Штуцер FH DL18 М22х1.5 (корпус)

серия	L
WP (bar)	315
Ø трубы D1	18
резьба M	22x1,5
L1 (мм)	21,9
L2 (мм)	14,4
L3	13,6
CH1	27
Стандарт ТС	Соединения 24° DIN 2353

108910.1

Штуцер FH DL22 М27х2 (корпус)

160

27x2

16,5

Соединения 24° DIN 2353

Артикул	108910.1
Наименование	Штуцер FH DL22 М27х2 (корпус)

серия	L
WP (bar)	160
Ø трубы D1	22
резьба M	27x2
L1 (мм)	24
L2 (мм)	16,5
L3	16,5
CH1	32
Стандарт ТС	Соединения 24° DIN 2353

108911.1

Штуцер FH DL28 М33х2 (корпус)

160

33x2

17,5

16,5

Соединения 24° DIN 2353

Артикул	108911.1
Наименование	Штуцер FH DL28 М33х2 (корпус)

серия	L
WP (bar)	160
Ø трубы D1	28
резьба M	33x2
L1 (мм)	25
L2 (мм)	17,5
L3	16,5
CH1	41
Стандарт ТС	Соединения 24° DIN 2353

108912.1

Номенклатура Cast 108912.1

160

42x2

17,5

Соединения 24° DIN 2353

Артикул	108912.1
Наименование	Номенклатура Cast 108912.1

серия	L
WP (bar)	160
Ø трубы D1	35
резьба M	42x2
L1 (мм)	28
L2 (мм)	17,5
L3	17
CH1	50
Стандарт ТС	Соединения 24° DIN 2353

108913.1

Номенклатура Cast 108913.1

160

48x2

19,5

Соединения 24° DIN 2353

Артикул	108913.1
Наименование	Номенклатура Cast 108913.1

серия	L
WP (bar)	160
Ø трубы D1	42
резьба M	48x2
L1 (мм)	30
L2 (мм)	19
L3	19,5
CH1	55
Стандарт ТС	Соединения 24° DIN 2353

108914.1

Номенклатура Cast 108914.1

400

12x1,5

19,9

12,9

9,6

Соединения 24° DIN 2353

Артикул	108914.1
Наименование	Номенклатура Cast 108914.1

серия	S
WP (bar)	400
Ø трубы D1	6
резьба M	12x1,5
L1 (мм)	19,9
L2 (мм)	12,9
L3	9,6
CH1	17
Стандарт ТС	Соединения 24° DIN 2353

108915.1

Штуцер FH DS08 М14х1.5 (корпус)

400

14x1,5

21,9

14,9

9,6

Соединения 24° DIN 2353

Артикул	108915.1
Наименование	Штуцер FH DS08 М14х1.5 (корпус)

серия	S
WP (bar)	400
Ø трубы D1	8
резьба M	14x1,5
L1 (мм)	21,9
L2 (мм)	14,9
L3	9,6
CH1	19
Стандарт ТС	Соединения 24° DIN 2353

108916.1

Номенклатура Cast 108916.1

400

16x1,5

22,4

14,9

11,1

Соединения 24° DIN 2353

Артикул	108916.1
Наименование	Номенклатура Cast 108916.1

серия	S
WP (bar)	400
Ø трубы D1	10
резьба M	16x1,5
L1 (мм)	22,4
L2 (мм)	14,9
L3	11,1
CH1	22
Стандарт ТС	Соединения 24° DIN 2353

108917.1

Штуцер FH DS12 М18х1.5 (корпус)

400

18x1,5

24,4

16,9

12,6

Соединения 24° DIN 2353

Артикул	108917.1
Наименование	Штуцер FH DS12 М18х1.5 (корпус)

серия	S
WP (bar)	400
Ø трубы D1	12
резьба M	18x1,5
L1 (мм)	24,4
L2 (мм)	16,9
L3	12,6
CH1	24
Стандарт ТС	Соединения 24° DIN 2353

108918.1

Номенклатура Cast 108918.1

315

20x1,5

26,9

18,9

12,6

Соединения 24° DIN 2353

Артикул	108918.1
Наименование	Номенклатура Cast 108918.1

серия	S
WP (bar)	315
Ø трубы D1	14
резьба M	20x1,5
L1 (мм)	26,9
L2 (мм)	18,9
L3	12,6
CH1	27
Стандарт ТС	Соединения 24° DIN 2353

108919.1

Штуцер FH DS16 М22х1.5 (корпус)

315

22x1,5

26,9

18,4

13,6

Соединения 24° DIN 2353

Артикул	108919.1
Наименование	Штуцер FH DS16 М22х1.5 (корпус)

серия	S
WP (bar)	315
Ø трубы D1	16
резьба M	22x1,5
L1 (мм)	26,9
L2 (мм)	18,4
L3	13,6
CH1	27
Стандарт ТС	Соединения 24° DIN 2353

108920.1

Штуцер FH DS20 М27х2 (корпус)

315

27x2

20,5

16,5

Соединения 24° DIN 2353

Артикул	108920.1
Наименование	Штуцер FH DS20 М27х2 (корпус)

серия	S
WP (bar)	315
Ø трубы D1	20
резьба M	27x2
L1 (мм)	31
L2 (мм)	20,5
L3	16,5
CH1	32
Стандарт ТС	Соединения 24° DIN 2353

108921.1

Штуцер FH DS25 М33х2 (корпус)

280

33x2

16,5

Соединения 24° DIN 2353

Артикул	108921.1
Наименование	Штуцер FH DS25 М33х2 (корпус)

серия	S
WP (bar)	280
Ø трубы D1	25
резьба M	33x2
L1 (мм)	35
L2 (мм)	23
L3	16,5
CH1	41
Стандарт ТС	Соединения 24° DIN 2353

108922.1

Номенклатура Cast 108922.1

280

42x2

23,5

Соединения 24° DIN 2353

Артикул	108922.1
Наименование	Номенклатура Cast 108922.1

серия	S
WP (bar)	280
Ø трубы D1	30
резьба M	42x2
L1 (мм)	37
L2 (мм)	23,5
L3	17
CH1	50
Стандарт ТС	Соединения 24° DIN 2353

108923.1

Номенклатура Cast 108923.1

250

48x2

19,5

Соединения 24° DIN 2353

Артикул	108923.1
Наименование	Номенклатура Cast 108923.1

серия	S
WP (bar)	250
Ø трубы D1	38
резьба M	48x2
L1 (мм)	42
L2 (мм)	26
L3	19,5
CH1	55
Стандарт ТС	Соединения 24° DIN 2353
