Прямые метрика конус уплотнение тип С в сборе с В4
Прямые метрика конус уплотнение тип С в сборе с В4
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Позиция не соответствует норме ISO 8434-1, доступна только по запросу.
Нужна консультация?
Наши специалисты ответят
на любой интересующий вопрос

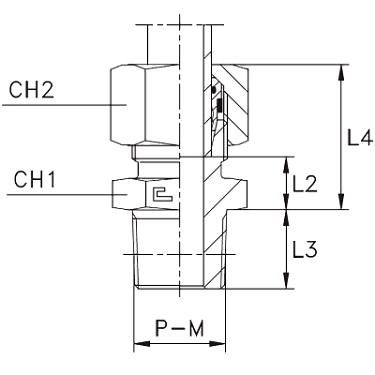

| Артикул | WP (bar) | Ø трубы D1 | резьба M | L2 (мм) | L3 | L4 | CH1 | CH2 |
|
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 101904.4 | 315 | 6 | 10x1 | 7 | 8 | 22 | 12 | 14 |
|
|||||||||
|
||||||||||||||||||
|
|
||||||||||||||||||
| 101905.4 | 315 | 8 | 12x1.5 | 8 | 12 | 23 | 17 | 17 |
|
|||||||||
|
||||||||||||||||||
|
|
||||||||||||||||||
| 101906.4 | 315 | 10 | 14x1.5 | 9 | 12 | 24 | 17 | 19 |
|
|||||||||
|
||||||||||||||||||
|
|
||||||||||||||||||
| 101907.4 | 315 | 12 | 16x1.5 | 10 | 12 | 24,5 | 19 | 22 |
|
|||||||||
|
||||||||||||||||||
|
|
||||||||||||||||||
| 101908.4 | 315 | 15 | 18x1.5 | 11 | 12 | 26 | 24 | 27 |
|
|||||||||
|
||||||||||||||||||
|
|
||||||||||||||||||
| 101909.4 | 315 | 18 | 22x1.5 | 11,5 | 14 | 28 | 27 | 32 |
|
|||||||||
|
||||||||||||||||||
|
|
||||||||||||||||||
| 101914.4 | 630 | 6 | 12x1.5 | 11 | 12 | 26 | 17 | 17 |
|
|||||||||
|
||||||||||||||||||
|
|
||||||||||||||||||
| 101915.4 | 630 | 8 | 14x1.5 | 13 | 12 | 28 | 17 | 19 |
|
|||||||||
|
||||||||||||||||||
|
|
||||||||||||||||||
| 101916.4 | 630 | 10 | 16x1.5 | 12,5 | 12 | 28,5 | 19 | 22 |
|
|||||||||
|
||||||||||||||||||
|
|
||||||||||||||||||
| 101917.4 | 630 | 12 | 18x1.5 | 14,5 | 12 | 30,5 | 22 | 24 |
|
|||||||||
|
||||||||||||||||||
|
|
||||||||||||||||||
| 101918.4 | 630 | 14 | 20x1.5 | 16 | 14 | 34 | 24 | 27 |
|
|||||||||
|
||||||||||||||||||
|
|
||||||||||||||||||
| 101919.4 | 400 | 16 | 22x1.5 | 15,5 | 14 | 34 | 27 | 30 |
|
|||||||||
|
||||||||||||||||||
|
|
||||||||||||||||||
- Бренд CAST
