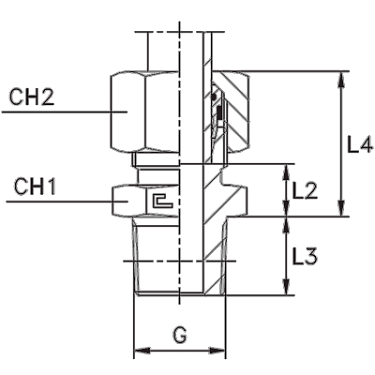

Прямые BSPT уплотнение тип C в сборе с В4

Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Позиция не соответствует норме ISO 8434-1.

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Характеристики

Артикул

WP (bar)

Ø трубы D1

резьба G

L2 (мм)

CH1

CH2

101704.4

315

1/8

Артикул	101704.4
WP (bar)	315
Ø трубы D1	6
резьба G	1/8
L2 (мм)	7
L3	8
L4	22
CH1	12
CH2	14

101705.4

315

1/4

Артикул	101705.4
WP (bar)	315
Ø трубы D1	8
резьба G	1/4
L2 (мм)	8
L3	12
L4	23
CH1	17
CH2	17

101706.4

315

1/4

Артикул	101706.4
WP (bar)	315
Ø трубы D1	10
резьба G	1/4
L2 (мм)	9
L3	12
L4	24
CH1	17
CH2	19

101707.4

315

3/8

24,5

Артикул	101707.4
WP (bar)	315
Ø трубы D1	12
резьба G	3/8
L2 (мм)	10
L3	12
L4	24,5
CH1	19
CH2	22

101708.4

315

1/2

Артикул	101708.4
WP (bar)	315
Ø трубы D1	15
резьба G	1/2
L2 (мм)	11
L3	14
L4	26
CH1	24
CH2	27

101709.4

315

1/2

11,5

Артикул	101709.4
WP (bar)	315
Ø трубы D1	18
резьба G	1/2
L2 (мм)	11,5
L3	14
L4	28
CH1	27
CH2	32

101710.4

160

3/4

13,5

Артикул	101710.4
WP (bar)	160
Ø трубы D1	22
резьба G	3/4
L2 (мм)	13,5
L3	16
L4	30
CH1	32
CH2	36

101711.4

160

14,5

Артикул	101711.4
WP (bar)	160
Ø трубы D1	28
резьба G	1
L2 (мм)	14,5
L3	18
L4	31
CH1	41
CH2	41

101712.4

160

1 1/4

14,5

Артикул	101712.4
WP (bar)	160
Ø трубы D1	35
резьба G	1 1/4
L2 (мм)	14,5
L3	20
L4	36
CH1	46
CH2	50

101713.4

160

1 1/2

Артикул	101713.4
WP (bar)	160
Ø трубы D1	42
резьба G	1 1/2
L2 (мм)	16
L3	22
L4	39
CH1	55
CH2	60

101714.4

630

1/4

Артикул	101714.4
WP (bar)	630
Ø трубы D1	6
резьба G	1/4
L2 (мм)	11
L3	12
L4	26
CH1	17
CH2	17

101715.4

630

1/4

Артикул	101715.4
WP (bar)	630
Ø трубы D1	8
резьба G	1/4
L2 (мм)	13
L3	12
L4	28
CH1	17
CH2	19

101716.4

630

3/8

12,5

28,5

Артикул	101716.4
WP (bar)	630
Ø трубы D1	10
резьба G	3/8
L2 (мм)	12,5
L3	12
L4	28,5
CH1	19
CH2	22

101717.4

630

3/8

14,5

30,5

Артикул	101717.4
WP (bar)	630
Ø трубы D1	12
резьба G	3/8
L2 (мм)	14,5
L3	12
L4	30,5
CH1	22
CH2	24

101718.4

630

1/2

Артикул	101718.4
WP (bar)	630
Ø трубы D1	14
резьба G	1/2
L2 (мм)	16
L3	14
L4	34
CH1	24
CH2	27

101719.4

400

1/2

15,5

Артикул	101719.4
WP (bar)	400
Ø трубы D1	16
резьба G	1/2
L2 (мм)	15,5
L3	14
L4	34
CH1	27
CH2	30

101720.4

400

3/4

17,5

Артикул	101720.4
WP (bar)	400
Ø трубы D1	20
резьба G	3/4
L2 (мм)	17,5
L3	16
L4	39
CH1	32
CH2	36

101721.4

400

Артикул	101721.4
WP (bar)	400
Ø трубы D1	25
резьба G	1
L2 (мм)	20
L3	18
L4	44
CH1	41
CH2	46

101722.4

400

1 1/4

20,5

Артикул	101722.4
WP (bar)	400
Ø трубы D1	30
резьба G	1 1/4
L2 (мм)	20,5
L3	20
L4	47
CH1	46
CH2	50

101723.4

315

1 1/2

Артикул	101723.4
WP (bar)	315
Ø трубы D1	38
резьба G	1 1/2
L2 (мм)	23
L3	22
L4	54
CH1	55
CH2	60

101724.4

315

1/4

22,5

Артикул	101724.4
WP (bar)	315
Ø трубы D1	6
резьба G	1/4
L2 (мм)	8
L3	12
L4	22,5
CH1	14
CH2	14

101725.4

315

1/8

Артикул	101725.4
WP (bar)	315
Ø трубы D1	8
резьба G	1/8
L2 (мм)	8
L3	8
L4	22
CH1	14
CH2	17

101726.4

315

3/8

Артикул	101726.4
WP (bar)	315
Ø трубы D1	8
резьба G	3/8
L2 (мм)	9
L3	12
L4	25
CH1	19
CH2	17

101727.4

315

1/2

Артикул	101727.4
WP (bar)	315
Ø трубы D1	8
резьба G	1/2
L2 (мм)	9
L3	14
L4	25
CH1	22
CH2	17

101728.4

315

1/8

Артикул	101728.4
WP (bar)	315
Ø трубы D1	10
резьба G	1/8
L2 (мм)	9
L3	8
L4	24
CH1	17
CH2	19

101729.4

315

3/8

Артикул	101729.4
WP (bar)	315
Ø трубы D1	10
резьба G	3/8
L2 (мм)	10
L3	12
L4	25
CH1	19
CH2	19

101730.4

315

1/2

Артикул	101730.4
WP (bar)	315
Ø трубы D1	10
резьба G	1/2
L2 (мм)	10
L3	14
L4	25
CH1	22
CH2	19

101731.4

315

1/4

24,5

Артикул	101731.4
WP (bar)	315
Ø трубы D1	12
резьба G	1/4
L2 (мм)	10
L3	12
L4	24,5
CH1	19
CH2	22

101732.4

315

1/2

24,5

Артикул	101732.4
WP (bar)	315
Ø трубы D1	12
резьба G	1/2
L2 (мм)	10
L3	14
L4	24,5
CH1	22
CH2	22

101733.4

315

3/8

Артикул	101733.4
WP (bar)	315
Ø трубы D1	15
резьба G	3/8
L2 (мм)	11
L3	12
L4	26
CH1	24
CH2	27

101734.4

315

3/4

11,5

Артикул	101734.4
WP (bar)	315
Ø трубы D1	18
резьба G	3/4
L2 (мм)	11,5
L3	16
L4	28
CH1	32
CH2	32

101735.4

630

1/2

14,5

30,5

Артикул	101735.4
WP (bar)	630
Ø трубы D1	12
резьба G	1/2
L2 (мм)	14,5
L3	14
L4	30,5
CH1	22
CH2	24

101736.4

630

3/8

Артикул	101736.4
WP (bar)	630
Ø трубы D1	14
резьба G	3/8
L2 (мм)	16
L3	12
L4	34
CH1	24
CH2	27

101737.4

400

3/8

15,5

Артикул	101737.4
WP (bar)	400
Ø трубы D1	16
резьба G	3/8
L2 (мм)	15,5
L3	12
L4	34
CH1	27
CH2	30

101738.4

400

1/2

17,5

Артикул	101738.4
WP (bar)	400
Ø трубы D1	20
резьба G	1/2
L2 (мм)	17,5
L3	14
L4	39
CH1	32
CH2	36

101739.4

400

3/4

Артикул	101739.4
WP (bar)	400
Ø трубы D1	25
резьба G	3/4
L2 (мм)	20
L3	16
L4	44
CH1	41
CH2	46

101740.4

400

20,5

Артикул	101740.4
WP (bar)	400
Ø трубы D1	30
резьба G	1
L2 (мм)	20,5
L3	18
L4	47
CH1	46
CH2	50

Бренд CAST
