Прямые BSP уплотнение тип H в сборе с В3

Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Позиция не соответствует норме ISO 8434-1, доступна только по запросу.

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

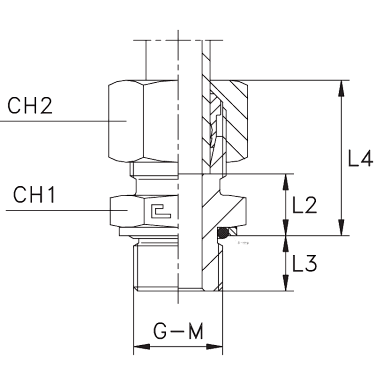

Характеристики

Артикул

WP (bar)

Ø трубы D1

резьба G

L2 (мм)

CH1

CH2

108801

100

1/8

9,3

6,7

19,8

Артикул	108801
WP (bar)	100
Ø трубы D1	4
резьба G	1/8
L2 (мм)	9,3
L3	6,7
L4	19,8
CH1	14
CH2	10

108802

100

1/8

7,8

6,7

19,8

Артикул	108802
WP (bar)	100
Ø трубы D1	6
резьба G	1/8
L2 (мм)	7,8
L3	6,7
L4	19,8
CH1	14
CH2	12

108803

100

1/8

8,8

6,7

20,8

Артикул	108803
WP (bar)	100
Ø трубы D1	8
резьба G	1/8
L2 (мм)	8,8
L3	6,7
L4	20,8
CH1	14
CH2	14

108804

315

1/8

8,3

6,7

22,8

Артикул	108804
WP (bar)	315
Ø трубы D1	6
резьба G	1/8
L2 (мм)	8,3
L3	6,7
L4	22,8
CH1	14
CH2	14

108805

315

1/4

9,8

10,2

24,8

Артикул	108805
WP (bar)	315
Ø трубы D1	8
резьба G	1/4
L2 (мм)	9,8
L3	10,2
L4	24,8
CH1	19
CH2	17

108806

315

1/4

10,8

10,2

25,8

Артикул	108806
WP (bar)	315
Ø трубы D1	10
резьба G	1/4
L2 (мм)	10,8
L3	10,2
L4	25,8
CH1	19
CH2	19

108807

315

3/8

12,3

10,2

26,8

Артикул	108807
WP (bar)	315
Ø трубы D1	12
резьба G	3/8
L2 (мм)	12,3
L3	10,2
L4	26,8
CH1	22
CH2	22

108808

315

1/2

13,8

12,2

28,8

Артикул	108808
WP (bar)	315
Ø трубы D1	15
резьба G	1/2
L2 (мм)	13,8
L3	12,2
L4	28,8
CH1	27
CH2	27

108809

315

1/2

14,3

12,2

30,8

Артикул	108809
WP (bar)	315
Ø трубы D1	18
резьба G	1/2
L2 (мм)	14,3
L3	12,2
L4	30,8
CH1	27
CH2	32

108810

160

3/4

16,3

12,7

32,8

Артикул	108810
WP (bar)	160
Ø трубы D1	22
резьба G	3/4
L2 (мм)	16,3
L3	12,7
L4	32,8
CH1	36
CH2	36

108811

160

17,6

15,4

34,1

Артикул	108811
WP (bar)	160
Ø трубы D1	28
резьба G	1
L2 (мм)	17,6
L3	15,4
L4	34,1
CH1	41
CH2	41

108812

160

1 1/4

17,6

39,1

Артикул	108812
WP (bar)	160
Ø трубы D1	35
резьба G	1 1/4
L2 (мм)	17,6
L3	16
L4	39,1
CH1	50
CH2	50

108813

160

1 1/2

19,1

42,1

Артикул	108813
WP (bar)	160
Ø трубы D1	42
резьба G	1 1/2
L2 (мм)	19,1
L3	16
L4	42,1
CH1	55
CH2	60

108814

400

1/4

12,8

10,2

27,8

Артикул	108814
WP (bar)	400
Ø трубы D1	6
резьба G	1/4
L2 (мм)	12,8
L3	10,2
L4	27,8
CH1	19
CH2	17

108815

400

1/4

14,8

10,2

29,8

Артикул	108815
WP (bar)	400
Ø трубы D1	8
резьба G	1/4
L2 (мм)	14,8
L3	10,2
L4	29,8
CH1	19
CH2	19

108816

315

3/8

14,8

10,2

30,8

Артикул	108816
WP (bar)	315
Ø трубы D1	10
резьба G	3/8
L2 (мм)	14,8
L3	10,2
L4	30,8
CH1	22
CH2	22

108817

315

3/8

16,8

10,2

32,8

Артикул	108817
WP (bar)	315
Ø трубы D1	12
резьба G	3/8
L2 (мм)	16,8
L3	10,2
L4	32,8
CH1	22
CH2	24

108818

315

1/2

18,8

12,2

36,8

Артикул	108818
WP (bar)	315
Ø трубы D1	14
резьба G	1/2
L2 (мм)	18,8
L3	12,2
L4	36,8
CH1	27
CH2	27

108819

315

1/2

18,3

12,2

36,8

Артикул	108819
WP (bar)	315
Ø трубы D1	16
резьба G	1/2
L2 (мм)	18,3
L3	12,2
L4	36,8
CH1	27
CH2	30

108820

315

3/4

20,3

12,7

41,8

Артикул	108820
WP (bar)	315
Ø трубы D1	20
резьба G	3/4
L2 (мм)	20,3
L3	12,7
L4	41,8
CH1	36
CH2	36

108821

280

23,1

15,4

47,1

Артикул	108821
WP (bar)	280
Ø трубы D1	25
резьба G	1
L2 (мм)	23,1
L3	15,4
L4	47,1
CH1	41
CH2	46

108822

280

1 1/4

23,6

50,1

Артикул	108822
WP (bar)	280
Ø трубы D1	30
резьба G	1 1/4
L2 (мм)	23,6
L3	16
L4	50,1
CH1	50
CH2	50

108823

250

1 1/2

26,1

57,1

Артикул	108823
WP (bar)	250
Ø трубы D1	38
резьба G	1 1/2
L2 (мм)	26,1
L3	16
L4	57,1
CH1	55
CH2	60

Бренд CAST
