L-образные BSPT уплотнение тип С в сборе с В3

Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Позиция не соответствует норме ISO 8434-1, доступна только в плановых заказах.

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

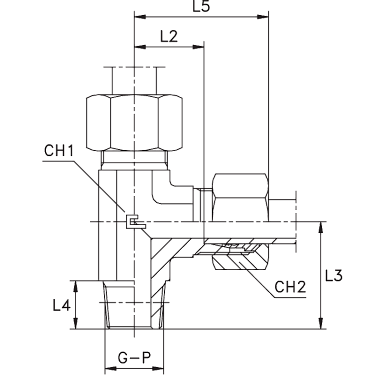

Характеристики

Артикул

Наименование

серия

WP (bar)

Ø трубы D1

резьба G

L2 (мм)

CH1

CH2

Стандарт ТС

103001

100

1/8

Соединения 60° BS-5200

Артикул	103001
Наименование

серия	LL
WP (bar)	100
Ø трубы D1	4
резьба G	1/8
L2 (мм)	11
L3	17
L4	8
L5	21
CH1	9
CH2	10
Стандарт ТС	Соединения 60° BS-5200

103002

100

1/8

9,5

Соединения 24° DIN 2353

Артикул	103002
Наименование

серия	LL
WP (bar)	100
Ø трубы D1	6
резьба G	1/8
L2 (мм)	9,5
L3	17
L4	8
L5	21
CH1	9
CH2	12
Стандарт ТС	Соединения 24° DIN 2353

103003

100

1/8

11,5

Соединения 24° DIN 2353

Артикул	103003
Наименование

серия	LL
WP (bar)	100
Ø трубы D1	8
резьба G	1/8
L2 (мм)	11,5
L3	20
L4	8
L5	23
CH1	12
CH2	14
Стандарт ТС	Соединения 24° DIN 2353

103004

315

1/8

Соединения 24° DIN 2353

Артикул	103004
Наименование

серия	L
WP (bar)	315
Ø трубы D1	6
резьба G	1/8
L2 (мм)	12
L3	20
L4	8
L5	27
CH1	12
CH2	14
Стандарт ТС	Соединения 24° DIN 2353

103005

315

1/4

Соединения 24° DIN 2353

Артикул	103005
Наименование

серия	L
WP (bar)	315
Ø трубы D1	8
резьба G	1/4
L2 (мм)	14
L3	26
L4	12
L5	29
CH1	12
CH2	17
Стандарт ТС	Соединения 24° DIN 2353

103006

315

1/4

Соединения 24° DIN 2353

Артикул	103006
Наименование

серия	L
WP (bar)	315
Ø трубы D1	10
резьба G	1/4
L2 (мм)	15
L3	27
L4	12
L5	30
CH1	14
CH2	19
Стандарт ТС	Соединения 24° DIN 2353

103007

315

3/8

Соединения 24° DIN 2353

Артикул	103007
Наименование

серия	L
WP (bar)	315
Ø трубы D1	12
резьба G	3/8
L2 (мм)	17
L3	28
L4	12
L5	32
CH1	17
CH2	22
Стандарт ТС	Соединения 24° DIN 2353

103008

315

1/2

Соединения 24° DIN 2353

Артикул	103008
Наименование

серия	L
WP (bar)	315
Ø трубы D1	15
резьба G	1/2
L2 (мм)	21
L3	34
L4	14
L5	36
CH1	19
CH2	27
Стандарт ТС	Соединения 24° DIN 2353

103009

315

1/2

23,5

Соединения 24° DIN 2353

Артикул	103009
Наименование

серия	L
WP (bar)	315
Ø трубы D1	18
резьба G	1/2
L2 (мм)	23,5
L3	36
L4	14
L5	40
CH1	24
CH2	32
Стандарт ТС	Соединения 24° DIN 2353

103010

160

3/4

27,5

Соединения 24° DIN 2353

Артикул	103010
Наименование

серия	L
WP (bar)	160
Ø трубы D1	22
резьба G	3/4
L2 (мм)	27,5
L3	42
L4	16
L5	44
CH1	27
CH2	36
Стандарт ТС	Соединения 24° DIN 2353

103011

160

30,5

Соединения 24° DIN 2353

Артикул	103011
Наименование

серия	L
WP (bar)	160
Ø трубы D1	28
резьба G	1
L2 (мм)	30,5
L3	48
L4	18
L5	47
CH1	36
CH2	41
Стандарт ТС	Соединения 24° DIN 2353

103012

160

1 1/4

34,5

Соединения 24° DIN 2353

Артикул	103012
Наименование

серия	L
WP (bar)	160
Ø трубы D1	35
резьба G	1 1/4
L2 (мм)	34,5
L3	54
L4	20
L5	56
CH1	41
CH2	50
Стандарт ТС	Соединения 24° DIN 2353

103013

160

1 1/2

Соединения 24° DIN 2353

Артикул	103013
Наименование

серия	L
WP (bar)	160
Ø трубы D1	42
резьба G	1 1/2
L2 (мм)	40
L3	61
L4	22
L5	63
CH1	50
CH2	60
Стандарт ТС	Соединения 24° DIN 2353

103014

630

1/4

Соединения 24° DIN 2353

Артикул	103014
Наименование

серия	S
WP (bar)	630
Ø трубы D1	6
резьба G	1/4
L2 (мм)	16
L3	26
L4	12
L5	31
CH1	12
CH2	17
Стандарт ТС	Соединения 24° DIN 2353

103015

630

1/4

Соединения 24° DIN 2353

Артикул	103015
Наименование

серия	S
WP (bar)	630
Ø трубы D1	8
резьба G	1/4
L2 (мм)	17
L3	27
L4	12
L5	32
CH1	14
CH2	19
Стандарт ТС	Соединения 24° DIN 2353

103016

630

3/8

17,5

Соединения 24° DIN 2353

Артикул	103016
Наименование

серия	S
WP (bar)	630
Ø трубы D1	10
резьба G	3/8
L2 (мм)	17,5
L3	28
L4	12
L5	34
CH1	17
CH2	22
Стандарт ТС	Соединения 24° DIN 2353

103017

630

3/8

21,5

Соединения 24° DIN 2353

Артикул	103017
Наименование

серия	S
WP (bar)	630
Ø трубы D1	12
резьба G	3/8
L2 (мм)	21,5
L3	28
L4	12
L5	38
CH1	17
CH2	24
Стандарт ТС	Соединения 24° DIN 2353

103018

630

1/2

Соединения 24° DIN 2353

Артикул	103018
Наименование

серия	S
WP (bar)	630
Ø трубы D1	14
резьба G	1/2
L2 (мм)	22
L3	32
L4	14
L5	40
CH1	19
CH2	27
Стандарт ТС	Соединения 24° DIN 2353

103019

400

1/2

24,5

Соединения 24° DIN 2353

Артикул	103019
Наименование

серия	S
WP (bar)	400
Ø трубы D1	16
резьба G	1/2
L2 (мм)	24,5
L3	32
L4	14
L5	43
CH1	24
CH2	30
Стандарт ТС	Соединения 24° DIN 2353

103020

400

3/4

26,5

Соединения 24° DIN 2353

Артикул	103020
Наименование

серия	S
WP (bar)	400
Ø трубы D1	20
резьба G	3/4
L2 (мм)	26,5
L3	42
L4	16
L5	48
CH1	27
CH2	36
Стандарт ТС	Соединения 24° DIN 2353

103021

400

Соединения 24° DIN 2353

Артикул	103021
Наименование

серия	S
WP (bar)	400
Ø трубы D1	25
резьба G	1
L2 (мм)	30
L3	48
L4	18
L5	54
CH1	36
CH2	46
Стандарт ТС	Соединения 24° DIN 2353

103022

400

1 1/4

35,5

Соединения 24° DIN 2353

Артикул	103022
Наименование

серия	S
WP (bar)	400
Ø трубы D1	30
резьба G	1 1/4
L2 (мм)	35,5
L3	54
L4	20
L5	62
CH1	41
CH2	50
Стандарт ТС	Соединения 24° DIN 2353

103023

315

1 1/2

Соединения 24° DIN 2353

Артикул	103023
Наименование

серия	S
WP (bar)	315
Ø трубы D1	38
резьба G	1 1/2
L2 (мм)	41
L3	61
L4	22
L5	72
CH1	50
CH2	60
Стандарт ТС	Соединения 24° DIN 2353
