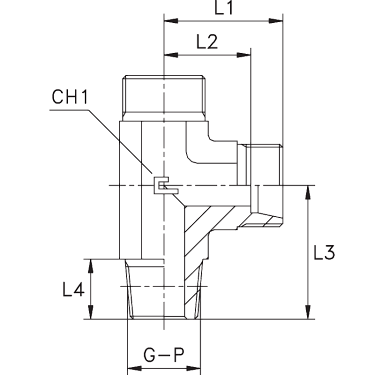

L-образные BSPT уплотнение тип С

Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Позиция не соответствует норме ISO 8434-1, доступна только в плановых заказах.

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Характеристики

Артикул

WP (bar)

Ø трубы D1

резьба G

L1 (мм)

L2 (мм)

CH1

103001.1

100

1/8

Артикул	103001.1
WP (bar)	100
Ø трубы D1	4
резьба G	1/8
L1 (мм)	15
L2 (мм)	11
L3	17
CH1	9

103002.1

100

1/8

9,5

Артикул	103002.1
WP (bar)	100
Ø трубы D1	6
резьба G	1/8
L1 (мм)	15
L2 (мм)	9,5
L3	17
CH1	9

103003.1

100

1/8

11,5

Артикул	103003.1
WP (bar)	100
Ø трубы D1	8
резьба G	1/8
L1 (мм)	17
L2 (мм)	11,5
L3	20
CH1	12

103004.1

315

1/8

Артикул	103004.1
WP (bar)	315
Ø трубы D1	6
резьба G	1/8
L1 (мм)	19
L2 (мм)	12
L3	20
CH1	12

103005.1

315

1/4

Артикул	103005.1
WP (bar)	315
Ø трубы D1	8
резьба G	1/4
L1 (мм)	21
L2 (мм)	14
L3	26
CH1	12

103006.1

315

1/4

Артикул	103006.1
WP (bar)	315
Ø трубы D1	10
резьба G	1/4
L1 (мм)	22
L2 (мм)	15
L3	27
CH1	30

103007.1

315

3/8

Артикул	103007.1
WP (bar)	315
Ø трубы D1	12
резьба G	3/8
L1 (мм)	24
L2 (мм)	17
L3	28
CH1	32

103008.1

315

1/2

Артикул	103008.1
WP (bar)	315
Ø трубы D1	15
резьба G	1/2
L1 (мм)	28
L2 (мм)	21
L3	34
CH1	36

103009.1

315

1/2

23,5

Артикул	103009.1
WP (bar)	315
Ø трубы D1	18
резьба G	1/2
L1 (мм)	31
L2 (мм)	23,5
L3	36
CH1	40

103010.1

160

3/4

27,5

Артикул	103010.1
WP (bar)	160
Ø трубы D1	22
резьба G	3/4
L1 (мм)	35
L2 (мм)	27,5
L3	42
CH1	27

103011.1

160

30,5

Артикул	103011.1
WP (bar)	160
Ø трубы D1	28
резьба G	1
L1 (мм)	38
L2 (мм)	30,5
L3	48
CH1	36

103012.1

160

1 1/4

34,5

Артикул	103012.1
WP (bar)	160
Ø трубы D1	35
резьба G	1 1/4
L1 (мм)	45
L2 (мм)	34,5
L3	54
CH1	41

103013.1

160

1 1/2

Артикул	103013.1
WP (bar)	160
Ø трубы D1	42
резьба G	1 1/2
L1 (мм)	51
L2 (мм)	40
L3	61
CH1	50

103014.1

630

1/4

Артикул	103014.1
WP (bar)	630
Ø трубы D1	6
резьба G	1/4
L1 (мм)	23
L2 (мм)	16
L3	26
CH1	12

103015.1

630

1/4

Артикул	103015.1
WP (bar)	630
Ø трубы D1	8
резьба G	1/4
L1 (мм)	24
L2 (мм)	17
L3	27
CH1	32

103016.1

630

3/8

17,5

Артикул	103016.1
WP (bar)	630
Ø трубы D1	10
резьба G	3/8
L1 (мм)	25
L2 (мм)	17,5
L3	28
CH1	34

103017.1

630

3/8

21,5

Артикул	103017.1
WP (bar)	630
Ø трубы D1	12
резьба G	3/8
L1 (мм)	29
L2 (мм)	21,5
L3	28
CH1	38

103018.1

630

1/2

Артикул	103018.1
WP (bar)	630
Ø трубы D1	14
резьба G	1/2
L1 (мм)	30
L2 (мм)	22
L3	32
CH1	40

103019.1

400

1/2

24,5

Артикул	103019.1
WP (bar)	400
Ø трубы D1	16
резьба G	1/2
L1 (мм)	33
L2 (мм)	24,5
L3	32
CH1	43

103020.1

400

3/4

26,5

Артикул	103020.1
WP (bar)	400
Ø трубы D1	20
резьба G	3/4
L1 (мм)	37
L2 (мм)	26,5
L3	42
CH1	48

103021.1

400

Артикул	103021.1
WP (bar)	400
Ø трубы D1	25
резьба G	1
L1 (мм)	42
L2 (мм)	30
L3	48
CH1	54

103022.1

400

1 1/4

35,5

Артикул	103022.1
WP (bar)	400
Ø трубы D1	30
резьба G	1 1/4
L1 (мм)	49
L2 (мм)	35,5
L3	54
CH1	41

103023.1

315

1 1/2

Артикул	103023.1
WP (bar)	315
Ø трубы D1	38
резьба G	1 1/2
L1 (мм)	57
L2 (мм)	41
L3	61
CH1	50
