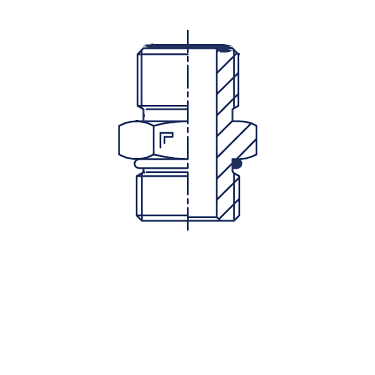

Прямые UNF уплотнение тип E

Если вы хотите заказать изделие из нержавеющей стали, замените первые две цифры артикула с 40.... на 41....
Гидравлические трубки смотрите в соответствующем разделе сайта.

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

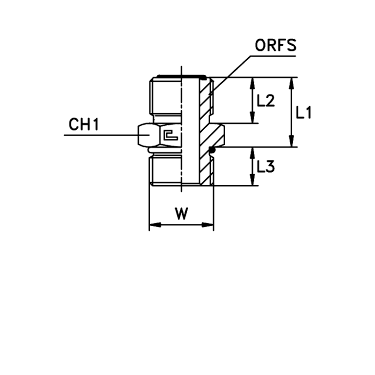

Характеристики

Артикул

WP (bar)

Ø трубы D1

Ø трубы W

резьба W

L1 (мм)

L2 (мм)

CH1

резьба ORFS

400601

630

1/4

7/16-20

9/16-18

Артикул	400601
WP (bar)	630
Ø трубы D1	6
Ø трубы W	1/4
резьба W	7/16-20
L1 (мм)	18
L2 (мм)	10
L3	11
CH1	17
резьба ORFS	9/16-18

400602

630

8-10

5/16-3/8

9/16-18

11/16-16

Артикул	400602
WP (bar)	630
Ø трубы D1	8-10
Ø трубы W	5/16-3/8
резьба W	9/16-18
L1 (мм)	20
L2 (мм)	11
L3	12
CH1	19
резьба ORFS	11/16-16

400603

630

1/2

3/4-16

22,5

13/16-16

Артикул	400603
WP (bar)	630
Ø трубы D1	12
Ø трубы W	1/2
резьба W	3/4-16
L1 (мм)	22,5
L2 (мм)	13
L3	14
CH1	22
резьба ORFS	13/16-16

400604

420

14-15-16

5/8

7/8-14

15,5

1-14

Артикул	400604
WP (bar)	420
Ø трубы D1	14-15-16
Ø трубы W	5/8
резьба W	7/8-14
L1 (мм)	27
L2 (мм)	15,5
L3	16
CH1	27
резьба ORFS	1-14

400605

420

18-20

3/4

11/16-12

18,5

1 3/16-12

Артикул	400605
WP (bar)	420
Ø трубы D1	18-20
Ø трубы W	3/4
резьба W	11/16-12
L1 (мм)	30
L2 (мм)	17
L3	18,5
CH1	32
резьба ORFS	1 3/16-12

400606

420

22-25

7/8-1

15/16-12

17,5

18,5

1 7/16-12

Артикул	400606
WP (bar)	420
Ø трубы D1	22-25
Ø трубы W	7/8-1
резьба W	15/16-12
L1 (мм)	32
L2 (мм)	17,5
L3	18,5
CH1	41
резьба ORFS	1 7/16-12

400607

280

28-30-32

1 1/4

15/8-12

33,5

17,5

18,5

1 11/16-12

Артикул	400607
WP (bar)	280
Ø трубы D1	28-30-32
Ø трубы W	1 1/4
резьба W	15/8-12
L1 (мм)	33,5
L2 (мм)	17,5
L3	18,5
CH1	46
резьба ORFS	1 11/16-12

400608

280

35-38

1 1/2

17/8-12

35,5

17,5

18,5

2-12

Артикул	400608
WP (bar)	280
Ø трубы D1	35-38
Ø трубы W	1 1/2
резьба W	17/8-12
L1 (мм)	35,5
L2 (мм)	17,5
L3	18,5
CH1	55
резьба ORFS	2-12

400609

630

1/4

1/2-20

9/16-18

Артикул	400609
WP (bar)	630
Ø трубы D1	6
Ø трубы W	1/4
резьба W	1/2-20
L1 (мм)	18
L2 (мм)	10
L3	11
CH1	17
резьба ORFS	9/16-18

400610

630

1/4

9/16-18

Артикул	400610
WP (bar)	630
Ø трубы D1	6
Ø трубы W	1/4
резьба W	9/16-18
L1 (мм)	18
L2 (мм)	10
L3	12
CH1	19
резьба ORFS	9/16-18

400611

630

1/4

3/4-16

19,5

9/16-18

Артикул	400611
WP (bar)	630
Ø трубы D1	6
Ø трубы W	1/4
резьба W	3/4-16
L1 (мм)	19,5
L2 (мм)	10
L3	14
CH1	22
резьба ORFS	9/16-18

400612

630

8-10

5/16-3/8

7/16-20

11/16-16

Артикул	400612
WP (bar)	630
Ø трубы D1	8-10
Ø трубы W	5/16-3/8
резьба W	7/16-20
L1 (мм)	20
L2 (мм)	11
L3	11
CH1	19
резьба ORFS	11/16-16

400613

630

8-10

5/16-3/8

1/2-20

11/16-16

Артикул	400613
WP (bar)	630
Ø трубы D1	8-10
Ø трубы W	5/16-3/8
резьба W	1/2-20
L1 (мм)	20
L2 (мм)	11
L3	11
CH1	19
резьба ORFS	11/16-16

400614

630

8-10

5/16-3/8

3/4-16

20,5

11/16-16

Артикул	400614
WP (bar)	630
Ø трубы D1	8-10
Ø трубы W	5/16-3/8
резьба W	3/4-16
L1 (мм)	20,5
L2 (мм)	11
L3	14
CH1	22
резьба ORFS	11/16-16

400615

630

8-10

5/16-3/8

7/8-14

22,5

11/16-16

Артикул	400615
WP (bar)	630
Ø трубы D1	8-10
Ø трубы W	5/16-3/8
резьба W	7/8-14
L1 (мм)	22,5
L2 (мм)	11
L3	16
CH1	27
резьба ORFS	11/16-16

400616

420

8-10

5/16-3/8

11/16-12

18,5

11/16-16

Артикул	400616
WP (bar)	420
Ø трубы D1	8-10
Ø трубы W	5/16-3/8
резьба W	11/16-12
L1 (мм)	24
L2 (мм)	11
L3	18,5
CH1	32
резьба ORFS	11/16-16

400617

630

1/2

9/16-18

22,5

13/16-16

Артикул	400617
WP (bar)	630
Ø трубы D1	12
Ø трубы W	1/2
резьба W	9/16-18
L1 (мм)	22,5
L2 (мм)	13
L3	12
CH1	22
резьба ORFS	13/16-16

400618

630

1/2

7/8-14

24,5

13/16-16

Артикул	400618
WP (bar)	630
Ø трубы D1	12
Ø трубы W	1/2
резьба W	7/8-14
L1 (мм)	24,5
L2 (мм)	13
L3	16
CH1	27
резьба ORFS	13/16-16

400619

420

1/2

11/16-12

18,5

13/16-16

Артикул	400619
WP (bar)	420
Ø трубы D1	12
Ø трубы W	1/2
резьба W	11/16-12
L1 (мм)	26
L2 (мм)	13
L3	18,5
CH1	32
резьба ORFS	13/16-16

400620

420

1/2

15/16-12

27,5

18,5

13/16-16

Артикул	400620
WP (bar)	420
Ø трубы D1	12
Ø трубы W	1/2
резьба W	15/16-12
L1 (мм)	27,5
L2 (мм)	13
L3	18,5
CH1	41
резьба ORFS	13/16-16

400621

420

14-15-16

5/8

3/4-16

15,5

1-14

Артикул	400621
WP (bar)	420
Ø трубы D1	14-15-16
Ø трубы W	5/8
резьба W	3/4-16
L1 (мм)	27
L2 (мм)	15,5
L3	14
CH1	27
резьба ORFS	1-14

400622

420

14-15-16

5/8

11/16-12

28,5

15,5

18,5

1-14

Артикул	400622
WP (bar)	420
Ø трубы D1	14-15-16
Ø трубы W	5/8
резьба W	11/16-12
L1 (мм)	28,5
L2 (мм)	15,5
L3	18,5
CH1	32
резьба ORFS	1-14

400623

420

18-20

3/4

3/4-16

1 3/16-12

Артикул	400623
WP (bar)	420
Ø трубы D1	18-20
Ø трубы W	3/4
резьба W	3/4-16
L1 (мм)	30
L2 (мм)	17
L3	14
CH1	32
резьба ORFS	1 3/16-12

400624

420

18-20

3/4

7/8-14

1 3/16-12

Артикул	400624
WP (bar)	420
Ø трубы D1	18-20
Ø трубы W	3/4
резьба W	7/8-14
L1 (мм)	30
L2 (мм)	17
L3	16
CH1	32
резьба ORFS	1 3/16-12

400625

420

18-20

3/4

15/16-12

31,5

18,5

1 3/16-12

Артикул	400625
WP (bar)	420
Ø трубы D1	18-20
Ø трубы W	3/4
резьба W	15/16-12
L1 (мм)	31,5
L2 (мм)	17
L3	18,5
CH1	41
резьба ORFS	1 3/16-12

400626

420

22-25

7/8-1

11/16-12

17,5

18,5

1 7/16-12

Артикул	400626
WP (bar)	420
Ø трубы D1	22-25
Ø трубы W	7/8-1
резьба W	11/16-12
L1 (мм)	32
L2 (мм)	17,5
L3	18,5
CH1	41
резьба ORFS	1 7/16-12

400627

280

22-25

7/8-1

15/8-12

33,5

17,5

18,5

1 7/16-12

Артикул	400627
WP (bar)	280
Ø трубы D1	22-25
Ø трубы W	7/8-1
резьба W	15/8-12
L1 (мм)	33,5
L2 (мм)	17,5
L3	18,5
CH1	46
резьба ORFS	1 7/16-12

400628

280

28-30-32

1 1/4

15/16-12

33,5

17,5

18,5

1 11/16-12

Артикул	400628
WP (bar)	280
Ø трубы D1	28-30-32
Ø трубы W	1 1/4
резьба W	15/16-12
L1 (мм)	33,5
L2 (мм)	17,5
L3	18,5
CH1	46
резьба ORFS	1 11/16-12

400629

280

28-30-32

1 1/4

17/8-12

35,5

17,5

18,5

1 11/16-12

Артикул	400629
WP (bar)	280
Ø трубы D1	28-30-32
Ø трубы W	1 1/4
резьба W	17/8-12
L1 (мм)	35,5
L2 (мм)	17,5
L3	18,5
CH1	55
резьба ORFS	1 11/16-12

400630

280

35-38

1 1/2

15/8-12

35,5

17,5

18,5

2-12

Артикул	400630
WP (bar)	280
Ø трубы D1	35-38
Ø трубы W	1 1/2
резьба W	15/8-12
L1 (мм)	35,5
L2 (мм)	17,5
L3	18,5
CH1	55
резьба ORFS	2-12

Бренд CAST
