Прямые NPTF

Если вы хотите заказать изделие из нержавеющей стали, замените первые две цифры артикула с 40.... на 41....

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

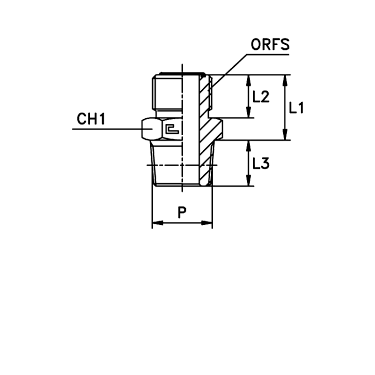

Характеристики

Артикул

WP (bar)

Ø трубы D1

Ø трубы W

резьба P

L1 (мм)

L2 (мм)

CH1

резьба ORFS

400901

420

1/4

1/8

17,5

9/16-18

Артикул	400901
WP (bar)	420
Ø трубы D1	6
Ø трубы W	1/4
резьба P	1/8
L1 (мм)	17,5
L2 (мм)	10
L3	10
CH1	17
резьба ORFS	9/16-18

400902

630

8-10

5/16-3/8

1/4

14,5

11/16-16

Артикул	400902
WP (bar)	630
Ø трубы D1	8-10
Ø трубы W	5/16-3/8
резьба P	1/4
L1 (мм)	20
L2 (мм)	11
L3	14,5
CH1	19
резьба ORFS	11/16-16

400903

630

1/2

3/8

22,5

14,5

13/16-16

Артикул	400903
WP (bar)	630
Ø трубы D1	12
Ø трубы W	1/2
резьба P	3/8
L1 (мм)	22,5
L2 (мм)	13
L3	14,5
CH1	22
резьба ORFS	13/16-16

400904

420

14-15-16

5/8

1/2

15,5

1-14

Артикул	400904
WP (bar)	420
Ø трубы D1	14-15-16
Ø трубы W	5/8
резьба P	1/2
L1 (мм)	27
L2 (мм)	15,5
L3	19
CH1	27
резьба ORFS	1-14

400905

420

18-20

3/4

1 3/16-12

Артикул	400905
WP (bar)	420
Ø трубы D1	18-20
Ø трубы W	3/4
резьба P	3/4
L1 (мм)	30
L2 (мм)	17
L3	19
CH1	32
резьба ORFS	1 3/16-12

400906

420

22-25

7/8-1

17,5

1 7/16-12

Артикул	400906
WP (bar)	420
Ø трубы D1	22-25
Ø трубы W	7/8-1
резьба P	1
L1 (мм)	32
L2 (мм)	17,5
L3	24
CH1	41
резьба ORFS	1 7/16-12

400907

280

28-30-32

1 1/4

17,5

1 11/16-12

Артикул	400907
WP (bar)	280
Ø трубы D1	28-30-32
Ø трубы W	1 1/4
резьба P	1 1/4
L1 (мм)	34
L2 (мм)	17,5
L3	25
CH1	46
резьба ORFS	1 11/16-12

400908

280

35-38

1 1/2

35,5

17,5

2-12

Артикул	400908
WP (bar)	280
Ø трубы D1	35-38
Ø трубы W	1 1/2
резьба P	1 1/2
L1 (мм)	35,5
L2 (мм)	17,5
L3	26
CH1	55
резьба ORFS	2-12

400909

630

1/4

17,5

14,5

9/16-18

Артикул	400909
WP (bar)	630
Ø трубы D1	6
Ø трубы W	1/4
резьба P	1/4
L1 (мм)	17,5
L2 (мм)	10
L3	14,5
CH1	17
резьба ORFS	9/16-18

400910

630

1/4

3/8

17,5

14,5

9/16-18

Артикул	400910
WP (bar)	630
Ø трубы D1	6
Ø трубы W	1/4
резьба P	3/8
L1 (мм)	17,5
L2 (мм)	10
L3	14,5
CH1	17
резьба ORFS	9/16-18

400911

630

8-10

5/16-3/8

3/8

14,5

11/16-16

Артикул	400911
WP (bar)	630
Ø трубы D1	8-10
Ø трубы W	5/16-3/8
резьба P	3/8
L1 (мм)	20
L2 (мм)	11
L3	14,5
CH1	19
резьба ORFS	11/16-16

400912

630

8-10

5/16-3/8

1/2

20,5

11/16-16

Артикул	400912
WP (bar)	630
Ø трубы D1	8-10
Ø трубы W	5/16-3/8
резьба P	1/2
L1 (мм)	20,5
L2 (мм)	11
L3	19
CH1	22
резьба ORFS	11/16-16

400913

630

1/2

1/4

22,5

14,5

13/16-16

Артикул	400913
WP (bar)	630
Ø трубы D1	12
Ø трубы W	1/2
резьба P	1/4
L1 (мм)	22,5
L2 (мм)	13
L3	14,5
CH1	22
резьба ORFS	13/16-16

400914

630

1/2

22,5

13/16-16

Артикул	400914
WP (bar)	630
Ø трубы D1	12
Ø трубы W	1/2
резьба P	1/2
L1 (мм)	22,5
L2 (мм)	13
L3	19
CH1	22
резьба ORFS	13/16-16

400915

420

1/2

3/4

24,5

13/16-16

Артикул	400915
WP (bar)	420
Ø трубы D1	12
Ø трубы W	1/2
резьба P	3/4
L1 (мм)	24,5
L2 (мм)	13
L3	19
CH1	27
резьба ORFS	13/16-16

400916

420

14-15-16

5/8

3/8

15,5

14,5

1-14

Артикул	400916
WP (bar)	420
Ø трубы D1	14-15-16
Ø трубы W	5/8
резьба P	3/8
L1 (мм)	27
L2 (мм)	15,5
L3	14,5
CH1	27
резьба ORFS	1-14

400917

420

14-15-16

5/8

3/4

15,5

1-14

Артикул	400917
WP (bar)	420
Ø трубы D1	14-15-16
Ø трубы W	5/8
резьба P	3/4
L1 (мм)	27
L2 (мм)	15,5
L3	19
CH1	27
резьба ORFS	1-14

400918

420

18-20

3/4

1/2

1 3/16-12

Артикул	400918
WP (bar)	420
Ø трубы D1	18-20
Ø трубы W	3/4
резьба P	1/2
L1 (мм)	30
L2 (мм)	17
L3	19
CH1	32
резьба ORFS	1 3/16-12

400919

420

18-20

3/4

1 3/16-12

Артикул	400919
WP (bar)	420
Ø трубы D1	18-20
Ø трубы W	3/4
резьба P	1
L1 (мм)	30
L2 (мм)	17
L3	24
CH1	36
резьба ORFS	1 3/16-12

400920

420

22-25

7/8-1

3/4

17,5

1 7/16-12

Артикул	400920
WP (bar)	420
Ø трубы D1	22-25
Ø трубы W	7/8-1
резьба P	3/4
L1 (мм)	32
L2 (мм)	17,5
L3	19
CH1	41
резьба ORFS	1 7/16-12

400921

280

28-30-32

1 1/4

17,5

1 11/16-12

Артикул	400921
WP (bar)	280
Ø трубы D1	28-30-32
Ø трубы W	1 1/4
резьба P	1
L1 (мм)	34
L2 (мм)	17,5
L3	24
CH1	46
резьба ORFS	1 11/16-12

400922

280

35-38

1 1/2

1 1/4

35,5

17,5

2-12

Артикул	400922
WP (bar)	280
Ø трубы D1	35-38
Ø трубы W	1 1/2
резьба P	1 1/4
L1 (мм)	35,5
L2 (мм)	17,5
L3	25
CH1	55
резьба ORFS	2-12

Бренд CAST
