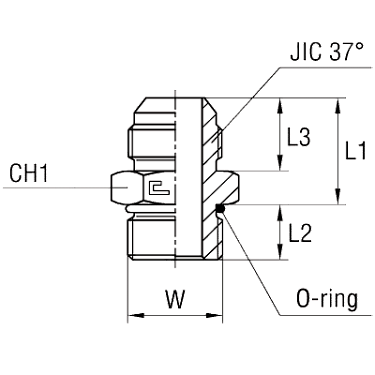

Прямые UNF уплотнение тип A

Если Вы хотите заказать изделие из нержавеющей стали, замените первые две цифры артикула с 20.... на 21....

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Характеристики

Артикул

WP (bar)

Ø трубы D1

Ø трубы W

резьба W

L1 (мм)

L2 (мм)

CH1

резьба JIC 37° A

200501.3

400

1/4

7/16-20

21,9

9,1

7/16-20

Артикул	200501.3
WP (bar)	400
Ø трубы D1	6
Ø трубы W	1/4
резьба W	7/16-20
L1 (мм)	21,9
L2 (мм)	9,1
L3	14
CH1	14
резьба JIC 37° A	7/16-20

200502.3

400

5/16

1/2-20

21,9

9,1

1/2-20

Артикул	200502.3
WP (bar)	400
Ø трубы D1	8
Ø трубы W	5/16
резьба W	1/2-20
L1 (мм)	21,9
L2 (мм)	9,1
L3	14
CH1	17
резьба JIC 37° A	1/2-20

200503.3

350

3/8

9/16-18

14,1

9/16-18

Артикул	200503.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба W	9/16-18
L1 (мм)	23
L2 (мм)	10
L3	14,1
CH1	17
резьба JIC 37° A	9/16-18

200504.3

350

1/2

3/4-16

26,4

11,1

16,7

3/4-16

Артикул	200504.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба W	3/4-16
L1 (мм)	26,4
L2 (мм)	11,1
L3	16,7
CH1	22
резьба JIC 37° A	3/4-16

200505.3

350

14-15-16

5/8

7/8-14

30,3

12,7

19,3

7/8-14

Артикул	200505.3
WP (bar)	350
Ø трубы D1	14-15-16
Ø трубы W	5/8
резьба W	7/8-14
L1 (мм)	30,3
L2 (мм)	12,7
L3	19,3
CH1	27
резьба JIC 37° A	7/8-14

200506.3

350

18-20

3/4

1 1/16-12

34,9

15,1

21,9

1 1/16-12

Артикул	200506.3
WP (bar)	350
Ø трубы D1	18-20
Ø трубы W	3/4
резьба W	1 1/16-12
L1 (мм)	34,9
L2 (мм)	15,1
L3	21,9
CH1	32
резьба JIC 37° A	1 1/16-12

200507.3

290

1 5/16-12

36,4

15,1

23,1

1 5/16-12

Артикул	200507.3
WP (bar)	290
Ø трубы D1	25
Ø трубы W	1
резьба W	1 5/16-12
L1 (мм)	36,4
L2 (мм)	15,1
L3	23,1
CH1	41
резьба JIC 37° A	1 5/16-12

200508.3

240

30-32

1 1/4

1 5/8-12

39,9

15,1

24,3

1 5/8-12

Артикул	200508.3
WP (bar)	240
Ø трубы D1	30-32
Ø трубы W	1 1/4
резьба W	1 5/8-12
L1 (мм)	39,9
L2 (мм)	15,1
L3	24,3
CH1	50
резьба JIC 37° A	1 5/8-12

200509.3

240

1 1/2

1 7/8-12

44,9

15,1

27,5

1 7/8-12

Артикул	200509.3
WP (bar)	240
Ø трубы D1	38
Ø трубы W	1 1/2
резьба W	1 7/8-12
L1 (мм)	44,9
L2 (мм)	15,1
L3	27,5
CH1	55
резьба JIC 37° A	1 7/8-12

200510.3

400

1/4

1/2-20

21,9

9,1

7/16-20

Артикул	200510.3
WP (bar)	400
Ø трубы D1	6
Ø трубы W	1/4
резьба W	1/2-20
L1 (мм)	21,9
L2 (мм)	9,1
L3	14
CH1	17
резьба JIC 37° A	7/16-20

200511.3

350

1/4

9/16-18

7/16-20

Артикул	200511.3
WP (bar)	350
Ø трубы D1	6
Ø трубы W	1/4
резьба W	9/16-18
L1 (мм)	23
L2 (мм)	10
L3	14
CH1	17
резьба JIC 37° A	7/16-20

200512.3

350

1/4

3/4-16

23,9

11,1

7/16-20

Артикул	200512.3
WP (bar)	350
Ø трубы D1	6
Ø трубы W	1/4
резьба W	3/4-16
L1 (мм)	23,9
L2 (мм)	11,1
L3	14
CH1	22
резьба JIC 37° A	7/16-20

200513.3

350

5/16

9/16-18

1/2-20

Артикул	200513.3
WP (bar)	350
Ø трубы D1	8
Ø трубы W	5/16
резьба W	9/16-18
L1 (мм)	23
L2 (мм)	10
L3	14
CH1	17
резьба JIC 37° A	1/2-20

200514.3

350

3/8

7/16-20

22,9

9,1

14,1

9/16-18

Артикул	200514.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба W	7/16-20
L1 (мм)	22,9
L2 (мм)	9,1
L3	14,1
CH1	17
резьба JIC 37° A	9/16-18

200515.3

350

3/8

1/2-20

23,9

9,1

14,1

9/16-18

Артикул	200515.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба W	1/2-20
L1 (мм)	23,9
L2 (мм)	9,1
L3	14,1
CH1	17
резьба JIC 37° A	9/16-18

200516.3

350

3/8

3/4-16

23,9

11,1

14,1

9/16-18

Артикул	200516.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба W	3/4-16
L1 (мм)	23,9
L2 (мм)	11,1
L3	14,1
CH1	22
резьба JIC 37° A	9/16-18

200517.3

350

3/8

7/8-14

25,3

12,7

14,1

9/16-18

Артикул	200517.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба W	7/8-14
L1 (мм)	25,3
L2 (мм)	12,7
L3	14,1
CH1	27
резьба JIC 37° A	9/16-18

200518.3

350

1/2

9/16-18

26,5

16,7

3/4-16

Артикул	200518.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба W	9/16-18
L1 (мм)	26,5
L2 (мм)	10
L3	16,7
CH1	22
резьба JIC 37° A	3/4-16

200519.3

350

1/2

7/8-14

27,8

12,7

16,7

3/4-16

Артикул	200519.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба W	7/8-14
L1 (мм)	27,8
L2 (мм)	12,7
L3	16,7
CH1	27
резьба JIC 37° A	3/4-16

200520.3

350

1/2

1 1/16-12

29,9

15,1

16,7

3/4-16

Артикул	200520.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба W	1 1/16-12
L1 (мм)	29,9
L2 (мм)	15,1
L3	16,7
CH1	32
резьба JIC 37° A	3/4-16

200521.3

350

14-15-16

5/8

3/4-16

30,4

11,1

19,3

7/8-14

Артикул	200521.3
WP (bar)	350
Ø трубы D1	14-15-16
Ø трубы W	5/8
резьба W	3/4-16
L1 (мм)	30,4
L2 (мм)	11,1
L3	19,3
CH1	24
резьба JIC 37° A	7/8-14

200522.3

350

14-15-16

5/8

1 1/16-12

32,4

15,1

19,3

7/8-14

Артикул	200522.3
WP (bar)	350
Ø трубы D1	14-15-16
Ø трубы W	5/8
резьба W	1 1/16-12
L1 (мм)	32,4
L2 (мм)	15,1
L3	19,3
CH1	32
резьба JIC 37° A	7/8-14

200523.3

350

18-20

3/4

3/4-16

33,9

11,1

21,9

1 1/16-12

Артикул	200523.3
WP (bar)	350
Ø трубы D1	18-20
Ø трубы W	3/4
резьба W	3/4-16
L1 (мм)	33,9
L2 (мм)	11,1
L3	21,9
CH1	30
резьба JIC 37° A	1 1/16-12

200524.3

350

18-20

3/4

7/8-14

33,8

12,7

21,9

1 1/16-12

Артикул	200524.3
WP (bar)	350
Ø трубы D1	18-20
Ø трубы W	3/4
резьба W	7/8-14
L1 (мм)	33,8
L2 (мм)	12,7
L3	21,9
CH1	30
резьба JIC 37° A	1 1/16-12

200525.3

290

18-20

3/4

1 5/16-12

35,4

15,1

21,9

1 1/16-12

Артикул	200525.3
WP (bar)	290
Ø трубы D1	18-20
Ø трубы W	3/4
резьба W	1 5/16-12
L1 (мм)	35,4
L2 (мм)	15,1
L3	21,9
CH1	41
резьба JIC 37° A	1 1/16-12

200526.3

290

7/8-14

36,3

12,7

23,1

1 5/16-12

Артикул	200526.3
WP (bar)	290
Ø трубы D1	25
Ø трубы W	1
резьба W	7/8-14
L1 (мм)	36,3
L2 (мм)	12,7
L3	23,1
CH1	36
резьба JIC 37° A	1 5/16-12

200527.3

290

1 1/16-12

36,4

15,1

23,1

1 5/16-12

Артикул	200527.3
WP (bar)	290
Ø трубы D1	25
Ø трубы W	1
резьба W	1 1/16-12
L1 (мм)	36,4
L2 (мм)	15,1
L3	23,1
CH1	36
резьба JIC 37° A	1 5/16-12

200528.3

240

1 5/8-12

38,9

15,1

23,1

1 5/16-12

Артикул	200528.3
WP (bar)	240
Ø трубы D1	25
Ø трубы W	1
резьба W	1 5/8-12
L1 (мм)	38,9
L2 (мм)	15,1
L3	23,1
CH1	50
резьба JIC 37° A	1 5/16-12

200529.3

240

30-32

1 1/4

1 5/16-12

38,9

15,1

24,3

1 5/8-12

Артикул	200529.3
WP (bar)	240
Ø трубы D1	30-32
Ø трубы W	1 1/4
резьба W	1 5/16-12
L1 (мм)	38,9
L2 (мм)	15,1
L3	24,3
CH1	46
резьба JIC 37° A	1 5/8-12

200530.3

240

1 1/2

1 5/8-12

42,9

15,1

27,5

1 7/8-12

Артикул	200530.3
WP (bar)	240
Ø трубы D1	38
Ø трубы W	1 1/2
резьба W	1 5/8-12
L1 (мм)	42,9
L2 (мм)	15,1
L3	27,5
CH1	50
резьба JIC 37° A	1 7/8-12

Бренд CAST
