Прямые с внутренней резьбой NPTF

Если Вы хотите заказать изделие из нержавеющей стали, замените первые две цифры артикула с 20.... на 21....
Позиция доступна только в плановых заказах.

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

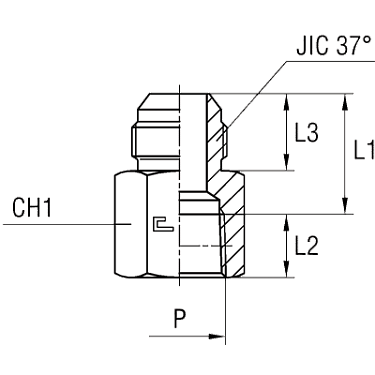

Характеристики

Артикул

WP (bar)

Ø трубы D1

Ø трубы W

резьба P

L1 (мм)

L2 (мм)

CH1

резьба JIC 37° A

200701.3

350

1/4

1/8

20,5

9,5

7/16-20

Артикул	200701.3
WP (bar)	350
Ø трубы D1	6
Ø трубы W	1/4
резьба P	1/8
L1 (мм)	20,5
L2 (мм)	9,5
L3	14
CH1	14
резьба JIC 37° A	7/16-20

200702.3

350

5/16

1/8

20,5

9,5

1/2-20

Артикул	200702.3
WP (bar)	350
Ø трубы D1	8
Ø трубы W	5/16
резьба P	1/8
L1 (мм)	20,5
L2 (мм)	9,5
L3	14
CH1	14
резьба JIC 37° A	1/2-20

200703.3

350

3/8

1/4

21,5

14,1

9/16-18

Артикул	200703.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба P	1/4
L1 (мм)	21,5
L2 (мм)	14
L3	14,1
CH1	19
резьба JIC 37° A	9/16-18

200704.3

350

1/2

3/8

14,5

16,7

3/4-16

Артикул	200704.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба P	3/8
L1 (мм)	25
L2 (мм)	14,5
L3	16,7
CH1	22
резьба JIC 37° A	3/4-16

200705.3

350

14-15-16

5/8

1/2

19,3

7/8-14

Артикул	200705.3
WP (bar)	350
Ø трубы D1	14-15-16
Ø трубы W	5/8
резьба P	1/2
L1 (мм)	29
L2 (мм)	19
L3	19,3
CH1	30
резьба JIC 37° A	7/8-14

200706.3

315

18-20

3/4

32,5

19,5

21,9

1 1/16-12

Артикул	200706.3
WP (bar)	315
Ø трубы D1	18-20
Ø трубы W	3/4
резьба P	3/4
L1 (мм)	32,5
L2 (мм)	19,5
L3	21,9
CH1	36
резьба JIC 37° A	1 1/16-12

200707.3

290

2,5

23,1

1 5/16-12

Артикул	200707.3
WP (bar)	290
Ø трубы D1	25
Ø трубы W	1
резьба P	1
L1 (мм)	36
L2 (мм)	2,5
L3	23,1
CH1	41
резьба JIC 37° A	1 5/16-12

200708.3

240

30-32

1 1/4

39,5

24,3

1 5/8-12

Артикул	200708.3
WP (bar)	240
Ø трубы D1	30-32
Ø трубы W	1 1/4
резьба P	1 1/4
L1 (мм)	39,5
L2 (мм)	24
L3	24,3
CH1	50
резьба JIC 37° A	1 5/8-12

200709.3

240

1 1/2

42,5

27,5

1 7/8-12

Артикул	200709.3
WP (bar)	240
Ø трубы D1	38
Ø трубы W	1 1/2
резьба P	1 1/2
L1 (мм)	42,5
L2 (мм)	24
L3	27,5
CH1	60
резьба JIC 37° A	1 7/8-12

200710.3

350

1/4

21,5

7/16-20

Артикул	200710.3
WP (bar)	350
Ø трубы D1	6
Ø трубы W	1/4
резьба P	1/4
L1 (мм)	21,5
L2 (мм)	14
L3	14
CH1	19
резьба JIC 37° A	7/16-20

200711.3

350

5/16

1/4

21,5

1/2-20

Артикул	200711.3
WP (bar)	350
Ø трубы D1	8
Ø трубы W	5/16
резьба P	1/4
L1 (мм)	21,5
L2 (мм)	14
L3	14
CH1	19
резьба JIC 37° A	1/2-20

200712.3

350

3/8

22,5

14,5

14,1

9/16-18

Артикул	200712.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба P	3/8
L1 (мм)	22,5
L2 (мм)	14,5
L3	14,1
CH1	22
резьба JIC 37° A	9/16-18

200713.3

350

1/2

1/4

25,5

16,7

3/4-16

Артикул	200713.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба P	1/4
L1 (мм)	25,5
L2 (мм)	14
L3	16,7
CH1	22
резьба JIC 37° A	3/4-16

200714.3

350

1/2

26,5

16,7

3/4-16

Артикул	200714.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба P	1/2
L1 (мм)	26,5
L2 (мм)	19
L3	16,7
CH1	30
резьба JIC 37° A	3/4-16

200715.3

350

18-20

3/4

1/2

21,9

1 1/16-12

Артикул	200715.3
WP (bar)	350
Ø трубы D1	18-20
Ø трубы W	3/4
резьба P	1/2
L1 (мм)	32
L2 (мм)	19
L3	21,9
CH1	30
резьба JIC 37° A	1 1/16-12

Бренд CAST
