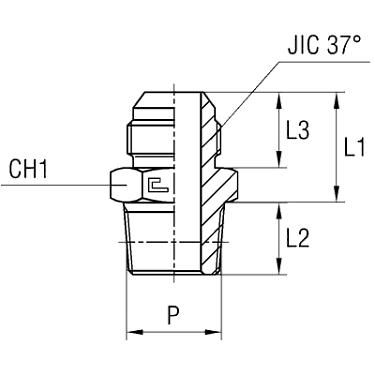

Прямые NPTF уплотнение тип C

Если Вы хотите заказать изделие из нержавеющей стали, замените первые две цифры артикула с 20.... на 21....

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Характеристики

Артикул

WP (bar)

Ø трубы D1

Ø трубы W

резьба P

L1 (мм)

L2 (мм)

CH1

резьба JIC 37° A

Резьба ТС 1

Резьба ТС 2

200901.3

350

1/4

1/8

7/16-20

Артикул	200901.3
WP (bar)	350
Ø трубы D1	6
Ø трубы W	1/4
резьба P	1/8
L1 (мм)	21
L2 (мм)	10
L3	14
CH1	14
резьба JIC 37° A	7/16-20

200902.3

350

5/16

1/8

1/2-20

Артикул	200902.3
WP (bar)	350
Ø трубы D1	8
Ø трубы W	5/16
резьба P	1/8
L1 (мм)	21
L2 (мм)	10
L3	14
CH1	14
резьба JIC 37° A	1/2-20

200903.3

350

3/8

1/4

14,5

14,1

9/16-18

Артикул	200903.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба P	1/4
L1 (мм)	22
L2 (мм)	14,5
L3	14,1
CH1	17
резьба JIC 37° A	9/16-18

200904.3

350

1/2

3/8

24,5

14,5

16,7

3/4-16

Артикул	200904.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба P	3/8
L1 (мм)	24,5
L2 (мм)	14,5
L3	16,7
CH1	22
резьба JIC 37° A	3/4-16

200905.3

350

14-15-16

5/8

1/2

19,3

7/8-14

Артикул	200905.3
WP (bar)	350
Ø трубы D1	14-15-16
Ø трубы W	5/8
резьба P	1/2
L1 (мм)	29
L2 (мм)	19
L3	19,3
CH1	24
резьба JIC 37° A	7/8-14

200906.3

350

18-20

3/4

33,5

21,9

1 1/16-12

Артикул	200906.3
WP (bar)	350
Ø трубы D1	18-20
Ø трубы W	3/4
резьба P	3/4
L1 (мм)	33,5
L2 (мм)	19
L3	21,9
CH1	30
резьба JIC 37° A	1 1/16-12

200907.3

290

34,5

23,1

1 5/16-12

Артикул	200907.3
WP (bar)	290
Ø трубы D1	25
Ø трубы W	1
резьба P	1
L1 (мм)	34,5
L2 (мм)	24
L3	23,1
CH1	36
резьба JIC 37° A	1 5/16-12

200908.3

240

30-32

1 1/4

24,3

1 5/8-12

Артикул	200908.3
WP (bar)	240
Ø трубы D1	30-32
Ø трубы W	1 1/4
резьба P	1 1/4
L1 (мм)	37
L2 (мм)	25
L3	24,3
CH1	46
резьба JIC 37° A	1 5/8-12

200909.3

240

1 1/2

27,5

1 7/8-12

Артикул	200909.3
WP (bar)	240
Ø трубы D1	38
Ø трубы W	1 1/2
резьба P	1 1/2
L1 (мм)	42
L2 (мм)	26
L3	27,5
CH1	50
резьба JIC 37° A	1 7/8-12

200910.3

350

1/4

14,5

7/16-20

Артикул	200910.3
WP (bar)	350
Ø трубы D1	6
Ø трубы W	1/4
резьба P	1/4
L1 (мм)	21
L2 (мм)	14,5
L3	14
CH1	14
резьба JIC 37° A	7/16-20

200911.3

350

1/4

3/8

14,5

7/16-20

Артикул	200911.3
WP (bar)	350
Ø трубы D1	6
Ø трубы W	1/4
резьба P	3/8
L1 (мм)	22
L2 (мм)	14,5
L3	14
CH1	17
резьба JIC 37° A	7/16-20

200912.3

350

1/4

1/2

7/16-20

Артикул	200912.3
WP (bar)	350
Ø трубы D1	6
Ø трубы W	1/4
резьба P	1/2
L1 (мм)	22
L2 (мм)	19
L3	14
CH1	22
резьба JIC 37° A	7/16-20

200913.3

350

5/16

1/4

14,5

1/2-20

Артикул	200913.3
WP (bar)	350
Ø трубы D1	8
Ø трубы W	5/16
резьба P	1/4
L1 (мм)	21
L2 (мм)	14,5
L3	14
CH1	14
резьба JIC 37° A	1/2-20

200914.3

350

3/8

1/8

14,1

9/16-18

Артикул	200914.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба P	1/8
L1 (мм)	22
L2 (мм)	10
L3	14,1
CH1	17
резьба JIC 37° A	9/16-18

200915.3

350

3/8

14,5

14,1

9/16-18

Артикул	200915.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба P	3/8
L1 (мм)	22
L2 (мм)	14,5
L3	14,1
CH1	17
резьба JIC 37° A	9/16-18

200916.3

350

3/8

1/2

14,1

9/16-18

Артикул	200916.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба P	1/2
L1 (мм)	22
L2 (мм)	19
L3	14,1
CH1	22
резьба JIC 37° A	9/16-18

200917.3

350

1/2

1/4

24,5

14,5

16,7

3/4-16

Артикул	200917.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба P	1/4
L1 (мм)	24,5
L2 (мм)	14,5
L3	16,7
CH1	22
резьба JIC 37° A	3/4-16

200918.3

350

1/2

24,5

16,7

3/4-16

Артикул	200918.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба P	1/2
L1 (мм)	24,5
L2 (мм)	19
L3	16,7
CH1	22
резьба JIC 37° A	3/4-16

200919.3

350

1/2

3/4

16,7

3/4-16

Артикул	200919.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба P	3/4
L1 (мм)	27
L2 (мм)	19
L3	16,7
CH1	27
резьба JIC 37° A	3/4-16

200920.3

350

14-15-16

5/8

3/8

14,5

19,3

7/8-14

Артикул	200920.3
WP (bar)	350
Ø трубы D1	14-15-16
Ø трубы W	5/8
резьба P	3/8
L1 (мм)	29
L2 (мм)	14,5
L3	19,3
CH1	24
резьба JIC 37° A	7/8-14

200921.3

350

14-15-16

5/8

3/4

29,5

19,3

7/8-14

Артикул	200921.3
WP (bar)	350
Ø трубы D1	14-15-16
Ø трубы W	5/8
резьба P	3/4
L1 (мм)	29,5
L2 (мм)	19
L3	19,3
CH1	27
резьба JIC 37° A	7/8-14

200922.3

350

18-20

3/4

1/2

33,5

21,9

1 1/16-12

Артикул	200922.3
WP (bar)	350
Ø трубы D1	18-20
Ø трубы W	3/4
резьба P	1/2
L1 (мм)	33,5
L2 (мм)	19
L3	21,9
CH1	30
резьба JIC 37° A	1 1/16-12

200923.3

290

18-20

3/4

33,5

21,9

1 1/16-12

Артикул	200923.3
WP (bar)	290
Ø трубы D1	18-20
Ø трубы W	3/4
резьба P	1
L1 (мм)	33,5
L2 (мм)	24
L3	21,9
CH1	36
резьба JIC 37° A	1 1/16-12

200924.3

290

3/4

34,5

23,1

1 5/16-12

Артикул	200924.3
WP (bar)	290
Ø трубы D1	25
Ø трубы W	1
резьба P	3/4
L1 (мм)	34,5
L2 (мм)	19
L3	23,1
CH1	36
резьба JIC 37° A	1 5/16-12

200925.3

240

30-32

1 1/4

24,3

1 5/8-12

Артикул	200925.3
WP (bar)	240
Ø трубы D1	30-32
Ø трубы W	1 1/4
резьба P	1
L1 (мм)	37
L2 (мм)	24
L3	24,3
CH1	46
резьба JIC 37° A	1 5/8-12

200926.3

240

1 1/2

1 1/4

42,5

27,5

1 7/8-12

Артикул	200926.3
WP (bar)	240
Ø трубы D1	38
Ø трубы W	1 1/2
резьба P	1 1/4
L1 (мм)	42,5
L2 (мм)	25
L3	27,5
CH1	50
резьба JIC 37° A	1 7/8-12
