Прямые BSPT уплотнение тип C

Если Вы хотите заказать изделие из нержавеющей стали, замените первые две цифры артикула с 20.... на 21....

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

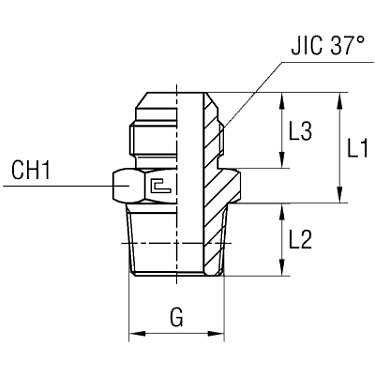

Характеристики

Артикул

WP (bar)

Ø трубы D1

Ø трубы W

резьба G

L1 (мм)

L2 (мм)

CH1

резьба JIC 37° A

200801.3

350

1/4

1/8

7/16-20

Артикул	200801.3
WP (bar)	350
Ø трубы D1	6
Ø трубы W	1/4
резьба G	1/8
L1 (мм)	21
L2 (мм)	10
L3	14
CH1	14
резьба JIC 37° A	7/16-20

200802.3

350

5/16

1/8

1/2-20

Артикул	200802.3
WP (bar)	350
Ø трубы D1	8
Ø трубы W	5/16
резьба G	1/8
L1 (мм)	21
L2 (мм)	10
L3	14
CH1	14
резьба JIC 37° A	1/2-20

200803.3

350

3/8

1/4

14,5

14,1

9/16-18

Артикул	200803.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба G	1/4
L1 (мм)	22
L2 (мм)	14,5
L3	14,1
CH1	17
резьба JIC 37° A	9/16-18

200804.3

350

1/2

3/8

24,5

14,5

16,7

3/4-16

Артикул	200804.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба G	3/8
L1 (мм)	24,5
L2 (мм)	14,5
L3	16,7
CH1	22
резьба JIC 37° A	3/4-16

200805.3

350

14-15-16

5/8

1/2

19,3

7/8-14

Артикул	200805.3
WP (bar)	350
Ø трубы D1	14-15-16
Ø трубы W	5/8
резьба G	1/2
L1 (мм)	29
L2 (мм)	19
L3	19,3
CH1	24
резьба JIC 37° A	7/8-14

200806.3

350

18-20

3/4

33,5

21,9

1 1/16-12

Артикул	200806.3
WP (bar)	350
Ø трубы D1	18-20
Ø трубы W	3/4
резьба G	3/4
L1 (мм)	33,5
L2 (мм)	19
L3	21,9
CH1	30
резьба JIC 37° A	1 1/16-12

200807.3

290

34,5

23,1

1 5/16-12

Артикул	200807.3
WP (bar)	290
Ø трубы D1	25
Ø трубы W	1
резьба G	1
L1 (мм)	34,5
L2 (мм)	24
L3	23,1
CH1	36
резьба JIC 37° A	1 5/16-12

200808.3

240

30-32

1 1/4

24,3

1 5/8-12

Артикул	200808.3
WP (bar)	240
Ø трубы D1	30-32
Ø трубы W	1 1/4
резьба G	1 1/4
L1 (мм)	37
L2 (мм)	25
L3	24,3
CH1	46
резьба JIC 37° A	1 5/8-12

200809.3

240

1 1/2

27,5

1 7/8-12

Артикул	200809.3
WP (bar)	240
Ø трубы D1	38
Ø трубы W	1 1/2
резьба G	1 1/2
L1 (мм)	42
L2 (мм)	26
L3	27,5
CH1	50
резьба JIC 37° A	1 7/8-12

200810.3

350

1/4

14,5

7/16-20

Артикул	200810.3
WP (bar)	350
Ø трубы D1	6
Ø трубы W	1/4
резьба G	1/4
L1 (мм)	21
L2 (мм)	14,5
L3	14
CH1	14
резьба JIC 37° A	7/16-20

200811.3

350

5/16

1/4

14,5

1/2-20

Артикул	200811.3
WP (bar)	350
Ø трубы D1	8
Ø трубы W	5/16
резьба G	1/4
L1 (мм)	21
L2 (мм)	14,5
L3	14
CH1	14
резьба JIC 37° A	1/2-20

200812.3

350

3/8

1/8

14,1

9/16-18

Артикул	200812.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба G	1/8
L1 (мм)	22
L2 (мм)	10
L3	14,1
CH1	17
резьба JIC 37° A	9/16-18

200813.3

350

3/8

14,5

14,1

9/16-18

Артикул	200813.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба G	3/8
L1 (мм)	22
L2 (мм)	14,5
L3	14,1
CH1	17
резьба JIC 37° A	9/16-18

200814.3

350

3/8

1/2

14,1

9/16-18

Артикул	200814.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба G	1/2
L1 (мм)	22
L2 (мм)	19
L3	14,1
CH1	22
резьба JIC 37° A	9/16-18

200815.3

350

1/2

1/4

24,5

14,5

16,7

3/4-16

Артикул	200815.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба G	1/4
L1 (мм)	24,5
L2 (мм)	14,5
L3	16,7
CH1	22
резьба JIC 37° A	3/4-16

200816.3

350

1/2

24,5

16,7

3/4-16

Артикул	200816.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба G	1/2
L1 (мм)	24,5
L2 (мм)	19
L3	16,7
CH1	22
резьба JIC 37° A	3/4-16

200817.3

350

1/2

3/4

16,7

3/4-16

Артикул	200817.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба G	3/4
L1 (мм)	27
L2 (мм)	19
L3	16,7
CH1	27
резьба JIC 37° A	3/4-16

200818.3

350

14-15-16

5/8

3/8

14,5

19,3

7/8-14

Артикул	200818.3
WP (bar)	350
Ø трубы D1	14-15-16
Ø трубы W	5/8
резьба G	3/8
L1 (мм)	29
L2 (мм)	14,5
L3	19,3
CH1	24
резьба JIC 37° A	7/8-14

200819.3

350

14-15-16

5/8

3/4

29,5

19,3

7/8-14

Артикул	200819.3
WP (bar)	350
Ø трубы D1	14-15-16
Ø трубы W	5/8
резьба G	3/4
L1 (мм)	29,5
L2 (мм)	19
L3	19,3
CH1	27
резьба JIC 37° A	7/8-14

200820.3

350

18-20

3/4

1/2

33,5

21,9

1 1/16-12

Артикул	200820.3
WP (bar)	350
Ø трубы D1	18-20
Ø трубы W	3/4
резьба G	1/2
L1 (мм)	33,5
L2 (мм)	19
L3	21,9
CH1	30
резьба JIC 37° A	1 1/16-12

200821.3

290

18-20

3/4

33,5

21,9

1 1/16-12

Артикул	200821.3
WP (bar)	290
Ø трубы D1	18-20
Ø трубы W	3/4
резьба G	1
L1 (мм)	33,5
L2 (мм)	24
L3	21,9
CH1	36
резьба JIC 37° A	1 1/16-12

200822.3

290

3/4

34,5

23,1

1 5/16-12

Артикул	200822.3
WP (bar)	290
Ø трубы D1	25
Ø трубы W	1
резьба G	3/4
L1 (мм)	34,5
L2 (мм)	19
L3	23,1
CH1	36
резьба JIC 37° A	1 5/16-12

200823.3

240

30-32

1 1/4

37,5

24,3

1 5/8-12

Артикул	200823.3
WP (bar)	240
Ø трубы D1	30-32
Ø трубы W	1 1/4
резьба G	1
L1 (мм)	37,5
L2 (мм)	24
L3	24,3
CH1	46
резьба JIC 37° A	1 5/8-12

200824.3

240

1 1/2

1 1/4

42,5

27,5

1 7/8-12

Артикул	200824.3
WP (bar)	240
Ø трубы D1	38
Ø трубы W	1 1/2
резьба G	1 1/4
L1 (мм)	42,5
L2 (мм)	25
L3	27,5
CH1	50
резьба JIC 37° A	1 7/8-12

Бренд CAST
