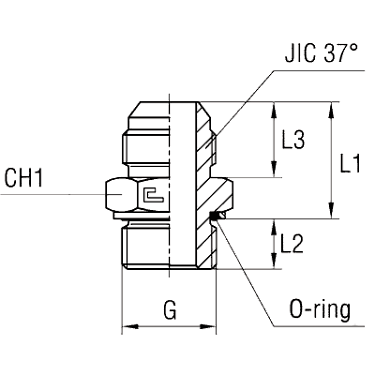

Прямые BSP уплотнение тип H

Если Вы хотите заказать изделие из нержавеющей стали, замените первые две цифры артикула с 20.... на 21....
Позиция доступна только по запросу.

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Характеристики

Артикул

серия

WP (bar)

Ø трубы D1

Ø трубы W

резьба G

L1 (мм)

L2 (мм)

CH1

резьба JIC 37° A

Стандарт ТС

Резьба ТС 1

Резьба ТС 2

205801.3

Универсальная

350

1/4

1/8

22,3

6,7

7/16-20

Соединения 37° SAE J514

Артикул	205801.3
серия	Универсальная
WP (bar)	350
Ø трубы D1	6
Ø трубы W	1/4
резьба G	1/8
L1 (мм)	22,3
L2 (мм)	6,7
L3	14
CH1	14
резьба JIC 37° A	7/16-20
Стандарт ТС	Соединения 37° SAE J514

205802.3

Универсальная

350

5/16

1/8

22,3

5,7

1/2-20

Соединения 37° SAE J514

Артикул	205802.3
серия	Универсальная
WP (bar)	350
Ø трубы D1	8
Ø трубы W	5/16
резьба G	1/8
L1 (мм)	22,3
L2 (мм)	5,7
L3	14
CH1	14
резьба JIC 37° A	1/2-20
Стандарт ТС	Соединения 37° SAE J514

205803.3

Универсальная

350

3/8

1/4

22,8

10,2

14,1

9/16-18

Соединения 37° SAE J514

Артикул	205803.3
серия	Универсальная
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба G	1/4
L1 (мм)	22,8
L2 (мм)	10,2
L3	14,1
CH1	19
резьба JIC 37° A	9/16-18
Стандарт ТС	Соединения 37° SAE J514

205804.3

Универсальная

350

1/2

3/8

26,3

10,2

16,7

3/4-16

Соединения 37° SAE J514

Артикул	205804.3
серия	Универсальная
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба G	3/8
L1 (мм)	26,3
L2 (мм)	10,2
L3	16,7
CH1	22
резьба JIC 37° A	3/4-16
Стандарт ТС	Соединения 37° SAE J514

205805.3

Универсальная

315

14-15-16

5/8

1/2

31,3

12,2

19,3

7/8-14

Соединения 37° SAE J514

Артикул	205805.3
серия	Универсальная
WP (bar)	315
Ø трубы D1	14-15-16
Ø трубы W	5/8
резьба G	1/2
L1 (мм)	31,3
L2 (мм)	12,2
L3	19,3
CH1	27
резьба JIC 37° A	7/8-14
Стандарт ТС	Соединения 37° SAE J514

205806.3

Универсальная

315

18-20

3/4

34,8

12,7

21,9

1 1/16-12

Соединения 37° SAE J514

Артикул	205806.3
серия	Универсальная
WP (bar)	315
Ø трубы D1	18-20
Ø трубы W	3/4
резьба G	3/4
L1 (мм)	34,8
L2 (мм)	12,7
L3	21,9
CH1	36
резьба JIC 37° A	1 1/16-12
Стандарт ТС	Соединения 37° SAE J514

205807.3

Универсальная

280

37,6

15,4

23,1

1 5/16-12

Соединения 37° SAE J514

Артикул	205807.3
серия	Универсальная
WP (bar)	280
Ø трубы D1	25
Ø трубы W	1
резьба G	1
L1 (мм)	37,6
L2 (мм)	15,4
L3	23,1
CH1	41
резьба JIC 37° A	1 5/16-12
Стандарт ТС	Соединения 37° SAE J514

205808.3

Универсальная

240

30-32

1 1/4

24,3

1 5/8-12

Соединения 37° SAE J514

Артикул	205808.3
серия	Универсальная
WP (bar)	240
Ø трубы D1	30-32
Ø трубы W	1 1/4
резьба G	1 1/4
L1 (мм)	41
L2 (мм)	16
L3	24,3
CH1	50
резьба JIC 37° A	1 5/8-12
Стандарт ТС	Соединения 37° SAE J514

205809.3

Универсальная

240

1 1/2

27,5

1 7/8-12

Соединения 37° SAE J514

Артикул	205809.3
серия	Универсальная
WP (bar)	240
Ø трубы D1	38
Ø трубы W	1 1/2
резьба G	1 1/2
L1 (мм)	45
L2 (мм)	16
L3	27,5
CH1	55
резьба JIC 37° A	1 7/8-12
Стандарт ТС	Соединения 37° SAE J514

205810.3

Универсальная

350

1/4

22,8

10,2

7/16-20

Соединения 37° SAE J514

Артикул	205810.3
серия	Универсальная
WP (bar)	350
Ø трубы D1	6
Ø трубы W	1/4
резьба G	1/4
L1 (мм)	22,8
L2 (мм)	10,2
L3	14
CH1	19
резьба JIC 37° A	7/16-20
Стандарт ТС	Соединения 37° SAE J514

205811.3

Универсальная

350

1/4

3/8

23,8

10,2

7/16-20

Соединения 37° SAE J514

Артикул	205811.3
серия	Универсальная
WP (bar)	350
Ø трубы D1	6
Ø трубы W	1/4
резьба G	3/8
L1 (мм)	23,8
L2 (мм)	10,2
L3	14
CH1	22
резьба JIC 37° A	7/16-20
Стандарт ТС	Соединения 37° SAE J514

205812.3

Универсальная

315

1/4

1/2

25,8

12,2

7/16-20

Соединения 37° SAE J514

Артикул	205812.3
серия	Универсальная
WP (bar)	315
Ø трубы D1	6
Ø трубы W	1/4
резьба G	1/2
L1 (мм)	25,8
L2 (мм)	12,2
L3	14
CH1	27
резьба JIC 37° A	7/16-20
Стандарт ТС	Соединения 37° SAE J514

205813.3

Универсальная

350

5/16

1/4

22,8

10,2

1/2-20

Соединения 37° SAE J514

Артикул	205813.3
серия	Универсальная
WP (bar)	350
Ø трубы D1	8
Ø трубы W	5/16
резьба G	1/4
L1 (мм)	22,8
L2 (мм)	10,2
L3	14
CH1	19
резьба JIC 37° A	1/2-20
Стандарт ТС	Соединения 37° SAE J514

205814.3

Универсальная

350

5/16

3/8

23,8

10,2

1/2-20

Соединения 37° SAE J514

Артикул	205814.3
серия	Универсальная
WP (bar)	350
Ø трубы D1	8
Ø трубы W	5/16
резьба G	3/8
L1 (мм)	23,8
L2 (мм)	10,2
L3	14
CH1	22
резьба JIC 37° A	1/2-20
Стандарт ТС	Соединения 37° SAE J514

205815.3

Универсальная

350

3/8

1/8

22,3

6,7

14,1

9/16-18

Соединения 37° SAE J514

Артикул	205815.3
серия	Универсальная
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба G	1/8
L1 (мм)	22,3
L2 (мм)	6,7
L3	14,1
CH1	17
резьба JIC 37° A	9/16-18
Стандарт ТС	Соединения 37° SAE J514

205816.3

Универсальная

350

3/8

23,8

10,2

14,1

9/16-18

Соединения 37° SAE J514

Артикул	205816.3
серия	Универсальная
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба G	3/8
L1 (мм)	23,8
L2 (мм)	10,2
L3	14,1
CH1	22
резьба JIC 37° A	9/16-18
Стандарт ТС	Соединения 37° SAE J514

205817.3

Универсальная

315

3/8

1/2

26,3

12,2

14,1

9/16-18

Соединения 37° SAE J514

Артикул	205817.3
серия	Универсальная
WP (bar)	315
Ø трубы D1	10
Ø трубы W	3/8
резьба G	1/2
L1 (мм)	26,3
L2 (мм)	12,2
L3	14,1
CH1	27
резьба JIC 37° A	9/16-18
Стандарт ТС	Соединения 37° SAE J514

205818.3

Универсальная

350

1/2

1/4

26,3

10,2

16,7

3/4-16

Соединения 37° SAE J514

Артикул	205818.3
серия	Универсальная
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба G	1/4
L1 (мм)	26,3
L2 (мм)	10,2
L3	16,7
CH1	19
резьба JIC 37° A	3/4-16
Стандарт ТС	Соединения 37° SAE J514

205819.3

Универсальная

315

1/2

28,8

12,2

16,7

3/4-16

Соединения 37° SAE J514

Артикул	205819.3
серия	Универсальная
WP (bar)	315
Ø трубы D1	12
Ø трубы W	1/2
резьба G	1/2
L1 (мм)	28,8
L2 (мм)	12,2
L3	16,7
CH1	27
резьба JIC 37° A	3/4-16
Стандарт ТС	Соединения 37° SAE J514

205820.3

Универсальная

315

1/2

3/4

29,8

12,7

16,7

3/4-16

Соединения 37° SAE J514

Артикул	205820.3
серия	Универсальная
WP (bar)	315
Ø трубы D1	12
Ø трубы W	1/2
резьба G	3/4
L1 (мм)	29,8
L2 (мм)	12,7
L3	16,7
CH1	36
резьба JIC 37° A	3/4-16
Стандарт ТС	Соединения 37° SAE J514

205821.3

Универсальная

350

14-15-16

5/8

3/8

30,3

10,2

19,3

7/8-14

Соединения 37° SAE J514

Артикул	205821.3
серия	Универсальная
WP (bar)	350
Ø трубы D1	14-15-16
Ø трубы W	5/8
резьба G	3/8
L1 (мм)	30,3
L2 (мм)	10,2
L3	19,3
CH1	24
резьба JIC 37° A	7/8-14
Стандарт ТС	Соединения 37° SAE J514

205822.3

Универсальная

315

14-15-16

5/8

3/4

32,3

12,7

19,3

7/8-14

Соединения 37° SAE J514

Артикул	205822.3
серия	Универсальная
WP (bar)	315
Ø трубы D1	14-15-16
Ø трубы W	5/8
резьба G	3/4
L1 (мм)	32,3
L2 (мм)	12,7
L3	19,3
CH1	36
резьба JIC 37° A	7/8-14
Стандарт ТС	Соединения 37° SAE J514

205823.3

Универсальная

350

18-20

3/4

3/8

33,8

10,2

21,9

1 1/16-12

Соединения 37° SAE J514

Артикул	205823.3
серия	Универсальная
WP (bar)	350
Ø трубы D1	18-20
Ø трубы W	3/4
резьба G	3/8
L1 (мм)	33,8
L2 (мм)	10,2
L3	21,9
CH1	30
резьба JIC 37° A	1 1/16-12
Стандарт ТС	Соединения 37° SAE J514

205824.3

Универсальная

315

18-20

3/4

1/2

33,8

12,2

21,9

1 1/16-12

Соединения 37° SAE J514

Артикул	205824.3
серия	Универсальная
WP (bar)	315
Ø трубы D1	18-20
Ø трубы W	3/4
резьба G	1/2
L1 (мм)	33,8
L2 (мм)	12,2
L3	21,9
CH1	30
резьба JIC 37° A	1 1/16-12
Стандарт ТС	Соединения 37° SAE J514

205825.3

Универсальная

280

18-20

3/4

36,6

15,4

21,9

1 1/16-12

Соединения 37° SAE J514

Артикул	205825.3
серия	Универсальная
WP (bar)	280
Ø трубы D1	18-20
Ø трубы W	3/4
резьба G	1
L1 (мм)	36,6
L2 (мм)	15,4
L3	21,9
CH1	41
резьба JIC 37° A	1 1/16-12
Стандарт ТС	Соединения 37° SAE J514

205826.3

Универсальная

290

3/4

35,8

12,7

23,1

1 5/16-12

Соединения 37° SAE J514

Артикул	205826.3
серия	Универсальная
WP (bar)	290
Ø трубы D1	25
Ø трубы W	1
резьба G	3/4
L1 (мм)	35,8
L2 (мм)	12,7
L3	23,1
CH1	36
резьба JIC 37° A	1 5/16-12
Стандарт ТС	Соединения 37° SAE J514

205827.3

Универсальная

240

1 1/4

39,5

23,1

1 5/16-12

Соединения 37° SAE J514

Артикул	205827.3
серия	Универсальная
WP (bar)	240
Ø трубы D1	25
Ø трубы W	1
резьба G	1 1/4
L1 (мм)	39,5
L2 (мм)	16
L3	23,1
CH1	50
резьба JIC 37° A	1 5/16-12
Стандарт ТС	Соединения 37° SAE J514

205828.3

Универсальная

240

30-32

1 1/4

40,1

15,4

24,3

1 5/8-12

Соединения 37° SAE J514

Артикул	205828.3
серия	Универсальная
WP (bar)	240
Ø трубы D1	30-32
Ø трубы W	1 1/4
резьба G	1
L1 (мм)	40,1
L2 (мм)	15,4
L3	24,3
CH1	46
резьба JIC 37° A	1 5/8-12
Стандарт ТС	Соединения 37° SAE J514

205829.3

Универсальная

240

30-32

1 1/4

1 1/2

24,3

1 5/8-12

Соединения 37° SAE J514

Артикул	205829.3
серия	Универсальная
WP (bar)	240
Ø трубы D1	30-32
Ø трубы W	1 1/4
резьба G	1 1/2
L1 (мм)	42
L2 (мм)	16
L3	24,3
CH1	55
резьба JIC 37° A	1 5/8-12
Стандарт ТС	Соединения 37° SAE J514

205830.3

Универсальная

240

1 1/2

1 1/4

27,5

1 7/8-12

Соединения 37° SAE J514

Артикул	205830.3
серия	Универсальная
WP (bar)	240
Ø трубы D1	38
Ø трубы W	1 1/2
резьба G	1 1/4
L1 (мм)	44
L2 (мм)	16
L3	27,5
CH1	50
резьба JIC 37° A	1 7/8-12
Стандарт ТС	Соединения 37° SAE J514

Бренд CAST

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Оборудование для РВД и труб

Рукава высокого давления

Фитинги и муфты для РВД

Промышленные рукава

Фитинги для промышленных рукавов

Термопластиковые рукава и трубки

Тефлоновые рукава PTFE

Фитинги и муфты для термопластиковых и PTFE рукавов

Рукава для сверхвысокого давления

Рукава низкого давления Push Lok

Трубные соединения и адаптеры

Поворотные соединения

Клапаны

Быстроразъемные соединения

Фитинги из нержавеющей стали

Многоразовые фитинги

Защита для РВД и кабелей

Рукава для автомобильной промышленности

Автомобильные фитинги

Буровые рукава

Гидравлические трубки

Рукава для гидроразрыва

Заглушки для фитингов

Оборудование для прочистки рукавов и трубопроводов

Уплотнения

Крепеж для труб

Шаровые краны

Оборудование для тестирования гидросистем

Интернет-партнерство

Системы удерживания и хомуты для РВД

Смазочное и раздаточное оборудование

Разный инструмент для РВД

Прямые BSP уплотнение тип H
