VP-P BSP

БРС VP-P BSP

Серия БРС Flat Face с резьбовым соединением «VP-P» - это техническое решение для большинства отраслей гидравлики. Резьбовое соединение исключает преждевременный износ и «отвердение» связанное с механически запираемым шариковым элементом. Это делает серию «VP-P» подходящей для систем с высоким пульсирующим давлением. Структура тройного клапана позволяет безопасно подключаться к системе даже при высоком остаточном давлении и в то же время исключать внешние утечки жидкости в процессе подключения/отключения. Кольцо безопасности встроенное в БРС предотвращает случайное отключение, делая серию « VP-P» идеальной в наиболее экстремальных рабочих условиях, при возникновении сильной вибрации или деформаций.

Преимущества:

Легкое подсоединение / отсоединение с обеих сторон при остаточном давлении, благодаря запатентованной конструкции Stucchi.

Плоская поверхность легко очищается, уменьшая количество грязи внутри контура.

Специальные размеры серии VP-P испытаны на огнестойкость и имеют сертификат Регистра Ллойда в соответствии с API 16D и директивой № 36 EUB.

Минимальная утечка жидкости во время отсоединения, благодаря чему уменьшается количество жидкости, попадающей в окружающую среду.

Минимальное попадание воздуха при соединении.

Запатентованная конструкция внутреннего клапана создает минимальный перепад давления, поддерживая эффективность работы в системе

Клапанная система сброса внутреннего давления позволяет легко производить соединение при высоком внутреннем остаточным давлении.

Предохранительное кольцо предотвращает случайное отсоединение.

Модульная конструкция предусматривает гибкость конструкций благодаря разнообразным конфигурациям.

Высокая сопротивляемость скачкам давления.

Безопасность и простота в эксплуатации.

Материал: Высокопрочная углеродистая сталь

Фиксирующий механизм: резьба + предохранительное кольцо

Рабочее давление: до 600 Бар

Температура рабочей среды: -20°C +100°C (в зависимости от типа уплотнений)

Скорость потока: до 750л./мин.

Уплотнения: NBR

Сферы применения: нефтегазовая промышленность, машиностроение, землеройно-транспортное оборудование, гидравлическое оборудование, погрузчики

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

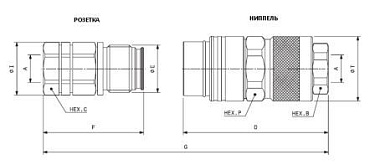

Характеристики

Артикул

Наименование

резьба

ID ISO

вес, кг

Часть

801900000

БРС РЕЗЬБОВЫЕ VP-P BSP 1/4 - D1/4 Розетка

BSP

1/4"

M24x2

27,0

52,8

29,0

125,2

0,16

Розетка

Артикул	801900000
Наименование	БРС РЕЗЬБОВЫЕ VP-P BSP 1/4 - D1/4 Розетка
резьба	BSP
ID ISO	1/4"
E	M24x2
C	27,0
F	52,8
I	29,0
G	125,2
вес, кг	0,16
Часть	Розетка

801900001

БРС РЕЗЬБОВЫЕ VP-P BSP 1/4 - D1/4 Ниппель

BSP

1/4"

M42x2

22,0

83,9

35,0

32,0

125,2

0,39

Ниппель

Артикул	801900001
Наименование	БРС РЕЗЬБОВЫЕ VP-P BSP 1/4 - D1/4 Ниппель
резьба	BSP
ID ISO	1/4"
E	M42x2
B	22,0
D	83,9
T	35,0
P	32,0
G	125,2
вес, кг	0,39
Часть	Ниппель

807300002

БРС РЕЗЬБОВЫЕ VP-P BSP 3/8 - D3/8 Розетка

BSP

3/8"

M28x2

30,0

64,3

32,0

142,3

0,24

Розетка

Артикул	807300002
Наименование	БРС РЕЗЬБОВЫЕ VP-P BSP 3/8 - D3/8 Розетка
резьба	BSP
ID ISO	3/8"
E	M28x2
C	30,0
F	64,3
I	32,0
G	142,3
вес, кг	0,24
Часть	Розетка

807300003

БРС РЕЗЬБОВЫЕ VP-P BSP 3/8 - D3/8 Ниппель

BSP

3/8"

M28x2

27,0

94,5

42,0

38,0

142,3

0,60

Ниппель

Артикул	807300003
Наименование	БРС РЕЗЬБОВЫЕ VP-P BSP 3/8 - D3/8 Ниппель
резьба	BSP
ID ISO	3/8"
E	M28x2
B	27,0
D	94,5
T	42,0
P	38,0
G	142,3
вес, кг	0,60
Часть	Ниппель

807300004

БРС РЕЗЬБОВЫЕ VP-P BSP 1/2 - D3/8 Розетка

BSP

3/8"

M28x2

30,0

69,3

32,0

147,3

0,25

Розетка

Артикул	807300004
Наименование	БРС РЕЗЬБОВЫЕ VP-P BSP 1/2 - D3/8 Розетка
резьба	BSP
ID ISO	3/8"
E	M28x2
C	30,0
F	69,3
I	32,0
G	147,3
вес, кг	0,25
Часть	Розетка

807300005

БРС РЕЗЬБОВЫЕ VP-P BSP 1/2 - D3/8 Ниппель

BSP

3/8"

M28x2

27,0

94,5

42,0

38,0

147,3

0,58

Ниппель

Артикул	807300005
Наименование	БРС РЕЗЬБОВЫЕ VP-P BSP 1/2 - D3/8 Ниппель
резьба	BSP
ID ISO	3/8"
E	M28x2
B	27,0
D	94,5
T	42,0
P	38,0
G	147,3
вес, кг	0,58
Часть	Ниппель

807300006

БРС РЕЗЬБОВЫЕ VP-P BSP 1/2 - D1/2 Розетка

BSP

1/2"

M36x3

36,0

76,2

40,0

167,9

0,42

Розетка

Артикул	807300006
Наименование	БРС РЕЗЬБОВЫЕ VP-P BSP 1/2 - D1/2 Розетка
резьба	BSP
ID ISO	1/2"
E	M36x3
C	36,0
F	76,2
I	40,0
G	167,9
вес, кг	0,42
Часть	Розетка

807300007

БРС РЕЗЬБОВЫЕ VP-P BSP 1/2 - D1/2 Ниппель

BSP

1/2"

M36x3

36,0

110,0

49,0

45,0

167,9

0,98

Ниппель

Артикул	807300007
Наименование	БРС РЕЗЬБОВЫЕ VP-P BSP 1/2 - D1/2 Ниппель
резьба	BSP
ID ISO	1/2"
E	M36x3
B	36,0
D	110,0
T	49,0
P	45,0
G	167,9
вес, кг	0,98
Часть	Ниппель

807300008

БРС РЕЗЬБОВЫЕ VP-P BSP 3/4 - D1/2 Розетка

BSP

1/2"

M36x3

36,0

83,2

40,0

174,9

0,44

Розетка

Артикул	807300008
Наименование	БРС РЕЗЬБОВЫЕ VP-P BSP 3/4 - D1/2 Розетка
резьба	BSP
ID ISO	1/2"
E	M36x3
C	36,0
F	83,2
I	40,0
G	174,9
вес, кг	0,44
Часть	Розетка

807300009

БРС РЕЗЬБОВЫЕ VP-P BSP 3/4 - D1/2 Ниппель

BSP

1/2"

M36x3

36,0

110,0

49,0

45,0

174,9

0,95

Ниппель

Артикул	807300009
Наименование	БРС РЕЗЬБОВЫЕ VP-P BSP 3/4 - D1/2 Ниппель
резьба	BSP
ID ISO	1/2"
E	M36x3
B	36,0
D	110,0
T	49,0
P	45,0
G	174,9
вес, кг	0,95
Часть	Ниппель

807300010

БРС РЕЗЬБОВЫЕ VP-P BSP 3/4 - D5/8 Розетка

BSP

5/8"

M39x3

41,0

83,4

44,8

174,9

0,58

Розетка

Артикул	807300010
Наименование	БРС РЕЗЬБОВЫЕ VP-P BSP 3/4 - D5/8 Розетка
резьба	BSP
ID ISO	5/8"
E	M39x3
C	41,0
F	83,4
I	44,8
G	174,9
вес, кг	0,58
Часть	Розетка

807300011

БРС РЕЗЬБОВЫЕ VP-P BSP 3/4 - D5/8 Ниппель

BSP

5/8"

M39x3

36,0

110,0

52,0

48,0

174,9

1,06

Ниппель

Артикул	807300011
Наименование	БРС РЕЗЬБОВЫЕ VP-P BSP 3/4 - D5/8 Ниппель
резьба	BSP
ID ISO	5/8"
E	M39x3
B	36,0
D	110,0
T	52,0
P	48,0
G	174,9
вес, кг	1,06
Часть	Ниппель

807300012

БРС РЕЗЬБОВЫЕ VP-P BSP 1 - D3/4 Розетка

BSP

3/4"

M45x3

46,0

98,0

49,8

202,5

0,91

Розетка

Артикул	807300012
Наименование	БРС РЕЗЬБОВЫЕ VP-P BSP 1 - D3/4 Розетка
резьба	BSP
ID ISO	3/4"
E	M45x3
C	46,0
F	98,0
I	49,8
G	202,5
вес, кг	0,91
Часть	Розетка

807300013

БРС РЕЗЬБОВЫЕ VP-P BSP 1 - D3/4 Ниппель

BSP

3/4"

M45x3

46,0

127,1

60,0

55,0

202,5

1,59

Ниппель

Артикул	807300013
Наименование	БРС РЕЗЬБОВЫЕ VP-P BSP 1 - D3/4 Ниппель
резьба	BSP
ID ISO	3/4"
E	M45x3
B	46,0
D	127,1
T	60,0
P	55,0
G	202,5
вес, кг	1,59
Часть	Ниппель

807300014

БРС РЕЗЬБОВЫЕ VP-P BSP 1.1/4 - D1 Розетка

BSP

M55x3

55,0

105,

59,8

214,8

1,40

Розетка

Артикул	807300014
Наименование	БРС РЕЗЬБОВЫЕ VP-P BSP 1.1/4 - D1 Розетка
резьба	BSP
ID ISO	1"
E	M55x3
C	55,0
F	105,
I	59,8
G	214,8
вес, кг	1,40
Часть	Розетка

807300015

БРС РЕЗЬБОВЫЕ VP-P BSP 1.1/4 - D1 Ниппель

BSP

M55x3

55,0

137,0

76,0

70,0

214,8

2,51

Ниппель

Артикул	807300015
Наименование	БРС РЕЗЬБОВЫЕ VP-P BSP 1.1/4 - D1 Ниппель
резьба	BSP
ID ISO	1"
E	M55x3
B	55,0
D	137,0
T	76,0
P	70,0
G	214,8
вес, кг	2,51
Часть	Ниппель

807300016

БРС РЕЗЬБОВЫЕ VP-P BSP 1.1/2 - D1.1/2 Розетка

BSP

1.1/2"

M72x4

65,0

132,2

85,0

271,3

2,93

Розетка

Артикул	807300016
Наименование	БРС РЕЗЬБОВЫЕ VP-P BSP 1.1/2 - D1.1/2 Розетка
резьба	BSP
ID ISO	1.1/2"
E	M72x4
C	65,0
F	132,2
I	85,0
G	271,3
вес, кг	2,93
Часть	Розетка

807300017

БРС РЕЗЬБОВЫЕ VP-P BSP 1.1/2 - D1.1/2 Ниппель

BSP

1.1/2"

M72x4

65,0

174,7

94,0

85,0

271,3

5,12

Ниппель

Артикул	807300017
Наименование	БРС РЕЗЬБОВЫЕ VP-P BSP 1.1/2 - D1.1/2 Ниппель
резьба	BSP
ID ISO	1.1/2"
E	M72x4
B	65,0
D	174,7
T	94,0
P	85,0
G	271,3
вес, кг	5,12
Часть	Ниппель

807300018

БРС РЕЗЬБОВЫЕ VP-P BSP 3/4 - D3/4 Розетка

BSP

3/4"

M45x3

46,0

96,0

49,8

200,5

0,93

Розетка

Артикул	807300018
Наименование	БРС РЕЗЬБОВЫЕ VP-P BSP 3/4 - D3/4 Розетка
резьба	BSP
ID ISO	3/4"
E	M45x3
C	46,0
F	96,0
I	49,8
G	200,5
вес, кг	0,93
Часть	Розетка

807300019

БРС РЕЗЬБОВЫЕ VP-P BSP 3/4 - D3/4 Ниппель

BSP

3/4"

M45x3

46,0

127,1

60,0

55,0

200,5

1,64

Ниппель

Артикул	807300019
Наименование	БРС РЕЗЬБОВЫЕ VP-P BSP 3/4 - D3/4 Ниппель
резьба	BSP
ID ISO	3/4"
E	M45x3
B	46,0
D	127,1
T	60,0
P	55,0
G	200,5
вес, кг	1,64
Часть	Ниппель

807300022

БРС РЕЗЬБОВЫЕ VP-P BSP 1 - D1 Розетка

BSP

M55x3

55,0

104,0

59,8

213,8

1,49

Розетка

Артикул	807300022
Наименование	БРС РЕЗЬБОВЫЕ VP-P BSP 1 - D1 Розетка
резьба	BSP
ID ISO	1"
E	M55x3
C	55,0
F	104,0
I	59,8
G	213,8
вес, кг	1,49
Часть	Розетка

807300023

БРС РЕЗЬБОВЫЕ VP-P BSP 1 - D1 Ниппель

BSP

M55x3

55,0

137,

76,0

70,0

213,8

2,65

Ниппель

Артикул	807300023
Наименование	БРС РЕЗЬБОВЫЕ VP-P BSP 1 - D1 Ниппель
резьба	BSP
ID ISO	1"
E	M55x3
B	55,0
D	137,
T	76,0
P	70,0
G	213,8
вес, кг	2,65
Часть	Ниппель

807300024

БРС РЕЗЬБОВЫЕ VP-P BSP 1.1/4 - D1.1/2 Розетка

BSP

1.1/2"

M72x4

65,0

132,2

85,0

271,3

Розетка

Артикул	807300024
Наименование	БРС РЕЗЬБОВЫЕ VP-P BSP 1.1/4 - D1.1/2 Розетка
резьба	BSP
ID ISO	1.1/2"
E	M72x4
C	65,0
F	132,2
I	85,0
G	271,3
Часть	Розетка

807300025

БРС РЕЗЬБОВЫЕ VP-P BSP 1.1/4 - D1.1/2 Ниппель

BSP

1.1/2"

M72x4

65,0

174,7

94,0

85,0

271,3

Ниппель

Артикул	807300025
Наименование	БРС РЕЗЬБОВЫЕ VP-P BSP 1.1/4 - D1.1/2 Ниппель
резьба	BSP
ID ISO	1.1/2"
E	M72x4
B	65,0
D	174,7
T	94,0
P	85,0
G	271,3
Часть	Ниппель
