БРС VOFX NPT

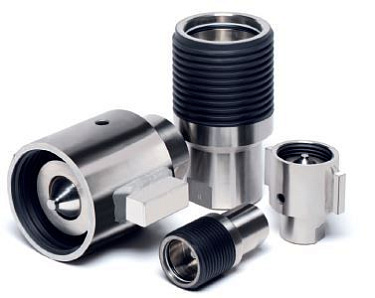

Серия БРС «VOFX» - это резьбовые соединения с тарельчатым клапаном. БРС изготавливаются из высокопрочной углеродистой стали с хромированием. Благодаря специально разработанной внутренней форме БРС серии «VOF» устойчивы к перепадам давления и предназначены для использования в системах с высокими импульсными нагрузками. БРС серии «VOF» прошли тесты на 500000 циклов (в соединенном виде). Соединения этой серии испытаны на огнестойкость и имеют сертификат Регистра Ллойда (Lloyd) согласно API 16D и директиве № 36 EUB. Взаимозаменяемы с аналогичынми соединениями своего класса.
  • Преимущества:
  • Подсоединение при остаточном давлении в контуре допускается только в одну сторону.
  • Есть контрольное отверстие для проверки полного подключения соединения.
  • Сертификат Регистра Ллойда соглаcно API 16D и директиве № 36 EUB.
  • Специальная обработка поверхности помогает избежать преждевременного износа.
  • Грань под ключ на корпусах изделий предназначена для облегчения процесса сборки соединения.
  • Тарельчатый клапан с эластомерным уплотнением обеспечивает максимальное уплотнение соединений.
  • Стопор из высокопрочной нержавеющей стали.
  • Форма внутренних деталей разработана для уменьшения турбулентности и перепадов давления (500 000 циклов в подсоединенном состоянии).
  • Высокая сопротивляемость ударам давления.
  • Просты в использовании.
  • Материал: Нержавеющая сталь (AISI 316L)
  • Фиксирующий механизм: резьба
  • Рабочее давление: до 207 Бар
  • Температура рабочей среды: -20°C +100°C (в зависимости от типа уплотнений)
  • Скорость потока: до 1100л./мин.
  • Уплотнения: NBR
  • Сферы применения: нефтегазовая промышленность, землеройно-транспортное оборудование

    • Нужна консультация?

    Наши специалисты ответят на любой интересующий вопрос

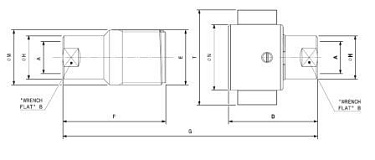

    Артикул Наименование резьба А ID ISO E B H F D М N T G вес, кг Часть
    811201050 БРС РЕЗЬБОВЫЕ VOFX NPT 3/4 - D3/4 Розетка NPT 3/4" 1 3/4-8 SP 31,8 35,0 83,2 44,3 123,6 0,48 Розетка
    Артикул 811201050
    Наименование БРС РЕЗЬБОВЫЕ VOFX NPT 3/4 - D3/4 Розетка
    резьба NPT
    ID ISO 3/4"
    E 1 3/4-8 SP
    B 31,8
    H 35,0
    F 83,2
    М 44,3
    G 123,6
    вес, кг 0,48
    Часть Розетка
    811201051 БРС РЕЗЬБОВЫЕ VOFX NPT 3/4 - D3/4 Ниппель NPT 3/4" 1 3/4-8 SP 31,8 35,0 71,8 53,0 77,0 123,6 0,61 Ниппель
    Артикул 811201051
    Наименование БРС РЕЗЬБОВЫЕ VOFX NPT 3/4 - D3/4 Ниппель
    резьба NPT
    ID ISO 3/4"
    E 1 3/4-8 SP
    B 31,8
    H 35,0
    D 71,8
    N 53,0
    T 77,0
    G 123,6
    вес, кг 0,61
    Часть Ниппель
    811201052 БРС РЕЗЬБОВЫЕ VOFX NPT 1 - D1 Розетка NPT 1" 2 1/4-6 Stub ACME 41,3 45,0 105,8 57,2 152,9 1,19 Розетка
    Артикул 811201052
    Наименование БРС РЕЗЬБОВЫЕ VOFX NPT 1 - D1 Розетка
    резьба NPT
    ID ISO 1"
    E 2 1/4-6 Stub ACME
    B 41,3
    H 45,0
    F 105,8
    М 57,2
    G 152,9
    вес, кг 1,19
    Часть Розетка
    811201053 БРС РЕЗЬБОВЫЕ VOFX NPT 1 - D1 Ниппель NPT 1" 2 1/4-6 Stub ACME 41,3 45,0 87,3 69,0 105,0 152,9 1,38 Ниппель
    Артикул 811201053
    Наименование БРС РЕЗЬБОВЫЕ VOFX NPT 1 - D1 Ниппель
    резьба NPT
    ID ISO 1"
    E 2 1/4-6 Stub ACME
    B 41,3
    H 45,0
    D 87,3
    N 69,0
    T 105,0
    G 152,9
    вес, кг 1,38
    Часть Ниппель
    811201054 БРС РЕЗЬБОВЫЕ VOFX NPT 1.1/4 - D1.1/4 Розетка NPT 1.1/4" 2 5/8-6 Stub ACME 50,8 54,5 136,7 66,7 197,9 1,95 Розетка
    Артикул 811201054
    Наименование БРС РЕЗЬБОВЫЕ VOFX NPT 1.1/4 - D1.1/4 Розетка
    резьба NPT
    ID ISO 1.1/4"
    E 2 5/8-6 Stub ACME
    B 50,8
    H 54,5
    F 136,7
    М 66,7
    G 197,9
    вес, кг 1,95
    Часть Розетка
    811201055 БРС РЕЗЬБОВЫЕ VOFX NPT 1.1/4 - D1.1/4 Ниппель NPT 1.1/4" 2 5/8-6 Stub ACME 50,8 54,5 112,4 80,0 116,0 197,9 2,27 Ниппель
    Артикул 811201055
    Наименование БРС РЕЗЬБОВЫЕ VOFX NPT 1.1/4 - D1.1/4 Ниппель
    резьба NPT
    ID ISO 1.1/4"
    E 2 5/8-6 Stub ACME
    B 50,8
    H 54,5
    D 112,4
    N 80,0
    T 116,0
    G 197,9
    вес, кг 2,27
    Часть Ниппель
    811201056 БРС РЕЗЬБОВЫЕ VOFX NPT 1.1/2 - D1.1/2 Розетка NPT 1.1/2" 3 1/4-4 Stub ACME 57,2 63,5 151,2 82,6 145,0 220,3 3,22 Розетка
    Артикул 811201056
    Наименование БРС РЕЗЬБОВЫЕ VOFX NPT 1.1/2 - D1.1/2 Розетка
    резьба NPT
    ID ISO 1.1/2"
    E 3 1/4-4 Stub ACME
    B 57,2
    H 63,5
    F 151,2
    М 82,6
    T 145,0
    G 220,3
    вес, кг 3,22
    Часть Розетка
    811201057 БРС РЕЗЬБОВЫЕ VOFX NPT 1.1/2 - D1.1/2 Ниппель NPT 1.1/2" 3 1/4-4 Stub ACME 57,2 63,5 151,2 82,6 220,3 3,84 Ниппель
    Артикул 811201057
    Наименование БРС РЕЗЬБОВЫЕ VOFX NPT 1.1/2 - D1.1/2 Ниппель
    резьба NPT
    ID ISO 1.1/2"
    E 3 1/4-4 Stub ACME
    B 57,2
    H 63,5
    F 151,2
    М 82,6
    G 220,3
    вес, кг 3,84
    Часть Ниппель
    811201058 БРС РЕЗЬБОВЫЕ VOFX NPT 2 - D2 Розетка NPT 2" 4-4 Stub ACME 76,2 82,6 179,0 101,6 182,5 255,2 6,04 Розетка
    Артикул 811201058
    Наименование БРС РЕЗЬБОВЫЕ VOFX NPT 2 - D2 Розетка
    резьба NPT
    ID ISO 2"
    E 4-4 Stub ACME
    B 76,2
    H 82,6
    F 179,0
    М 101,6
    T 182,5
    G 255,2
    вес, кг 6,04
    Часть Розетка
    811201059 БРС РЕЗЬБОВЫЕ VOFX NPT 2 - D2 Ниппель NPT 2" 4-4 Stub ACME 76,2 82,6 154,2 122,5 182,5 255,2 8,10 Ниппель
    Артикул 811201059
    Наименование БРС РЕЗЬБОВЫЕ VOFX NPT 2 - D2 Ниппель
    резьба NPT
    ID ISO 2"
    E 4-4 Stub ACME
    B 76,2
    H 82,6
    D 154,2
    N 122,5
    T 182,5
    G 255,2
    вес, кг 8,10
    Часть Ниппель
