VEP-P ORFS

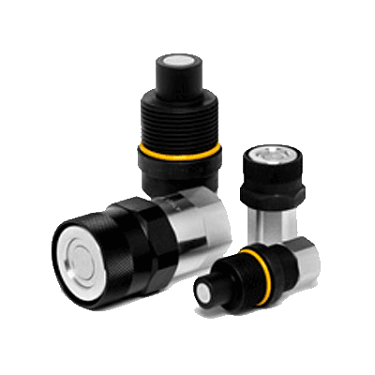

БРС VEP-P ORFS

VEP-P - серия БРС Flat Face с резьбовым соединением - разработка Stucchi для применения в гидравлике при высоком рабочем давлении и необходимости соединения БРС при остаточном рабочем давлении в системе. Резьбовое соединение исключает преждевременный износ или «отвердение», свойственное БРС с шариковым запорным элементом при использовании в высоко-пульсирующих системах. Структура тройного клапана позволяет безопасно подключаться к системе, даже при высоком остаточном давлении, и в то же время, исключать внешние утечки жидкости в процессе подключения/отключения.

Преимущества:

Легкое подсоединение / отсоединение с обеих сторон при остаточном давлении, благодаря запатентованной конструкции Stucchi.

Плоская поверхность легко очищается, уменьшая количество грязи внутри контура.

Специальные размеры серии VEP-P испытаны на огнестойкость и имеют сертификат Регистра Ллойда в соответствии с API 16D и директивой № 36 EUB.

Минимальная утечка жидкости во время отсоединения, благодаря чему уменьшается количество жидкости, попадающей в окружающую среду.

Минимальное попадание воздуха при соединении.

Запатентованная конструкция внутреннего клапана создает минимальный перепад давления, поддерживая эффективность работы в системе

Клапанная система сброса внутреннего давления позволяет легко производить соединение при высоком внутреннем остаточным давлении.

Модульная конструкция предусматривает гибкость конструкций благодаря разнообразным конфигурациям.

Высокая сопротивляемость скачкам давления.

Безопасность и простота в эксплуатации.

Материал: Высокопрочная углеродистая сталь

Фиксирующий механизм: резьба

Рабочее давление: до 600 Бар

Температура рабочей среды: -20°C +100°C (в зависимости от типа уплотнений)

Скорость потока: до 1000 л./мин.

Уплотнения: NBR

Сферы применения: нефтегазовая промышленность, машиностроение, землеройно-транспортное оборудование, гидравлическое оборудование, погрузчики

Видео-демонстрация

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Характеристики

Артикул

Наименование

резьба

ID ISO

вес, кг

Часть

807213002

БРС РЕЗЬБОВЫЕ VEP-P ORFS 11/16 - D3/8 Розетка

ORFS

11/16"

3/8"

M33x2

30,0

41,8

73,1

149,8

0,35

Розетка

Артикул	807213002
Наименование	БРС РЕЗЬБОВЫЕ VEP-P ORFS 11/16 - D3/8 Розетка
резьба	ORFS
А	11/16"
ID ISO	3/8"
N	M33x2
C	30,0
E	41,8
F	73,1
L	11
G	149,8
вес, кг	0,35
Часть	Розетка

807213003

БРС РЕЗЬБОВЫЕ VEP-P ORFS 11/16 - D3/8 Ниппель

ORFS

11/16"

3/8"

M33x2

27,0

93,7

37,8

149,8

0,36

Ниппель

Артикул	807213003
Наименование	БРС РЕЗЬБОВЫЕ VEP-P ORFS 11/16 - D3/8 Ниппель
резьба	ORFS
А	11/16"
ID ISO	3/8"
N	M33x2
B	27,0
D	93,7
T	37,8
Q	149,8
L	11
G	149,8
вес, кг	0,36
Часть	Ниппель

807213004

БРС РЕЗЬБОВЫЕ VEP-P ORFS 13/16 - D1/2 Розетка

ORFS

13/16"

1/2"

M40x3

36,0

49,8

81,3

46,0

170,0

0,64

Розетка

Артикул	807213004
Наименование	БРС РЕЗЬБОВЫЕ VEP-P ORFS 13/16 - D1/2 Розетка
резьба	ORFS
А	13/16"
ID ISO	1/2"
N	M40x3
C	36,0
E	49,8
F	81,3
Q	46,0
L	13
G	170,0
вес, кг	0,64
Часть	Розетка

807213005

БРС РЕЗЬБОВЫЕ VEP-P ORFS 13/16 - D1/2 Ниппель

ORFS

13/16"

1/2"

M40x3

36,0

106,9

45,8

46,0

170,0

0,65

Ниппель

Артикул	807213005
Наименование	БРС РЕЗЬБОВЫЕ VEP-P ORFS 13/16 - D1/2 Ниппель
резьба	ORFS
А	13/16"
ID ISO	1/2"
N	M40x3
B	36,0
D	106,9
T	45,8
Q	46,0
L	13
G	170,0
вес, кг	0,65
Часть	Ниппель

807213006

БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.3/16 - D5/8 Розетка

ORFS

1.3/16"

5/8"

M45x3

41,0

53,8

88,0

50,0

7,12

180,9

0,73

Розетка

Артикул	807213006
Наименование	БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.3/16 - D5/8 Розетка
резьба	ORFS
А	1.3/16"
ID ISO	5/8"
N	M45x3
C	41,0
E	53,8
F	88,0
Q	50,0
L	7,12
G	180,9
вес, кг	0,73
Часть	Розетка

807213007

БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.3/16 - D5/8 Ниппель

ORFS

1.3/16"

5/8"

M45x3

36,0

111,4

49,8

50,0

7,12

180,9

0,74

Ниппель

Артикул	807213007
Наименование	БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.3/16 - D5/8 Ниппель
резьба	ORFS
А	1.3/16"
ID ISO	5/8"
N	M45x3
B	36,0
D	111,4
T	49,8
Q	50,0
L	7,12
G	180,9
вес, кг	0,74
Часть	Ниппель

807213008

БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.7/16 - D3/4 Розетка

ORFS

1.7/16"

3/4"

M50x3

46,0

58,8

108,7

55,0

17,5

211,3

1,19

Розетка

Артикул	807213008
Наименование	БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.7/16 - D3/4 Розетка
резьба	ORFS
А	1.7/16"
ID ISO	3/4"
N	M50x3
C	46,0
E	58,8
F	108,7
Q	55,0
L	17,5
G	211,3
вес, кг	1,19
Часть	Розетка

807213009

БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.7/16 - D3/4 Ниппель

ORFS

1.7/16"

3/4"

M50x3

46,0

125,4

54,8

55,0

17,5

211,3

1,11

Ниппель

Артикул	807213009
Наименование	БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.7/16 - D3/4 Ниппель
резьба	ORFS
А	1.7/16"
ID ISO	3/4"
N	M50x3
B	46,0
D	125,4
T	54,8
Q	55,0
L	17,5
G	211,3
вес, кг	1,11
Часть	Ниппель

807213010

БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.11/16 - D1.1/2 Розетка

ORFS

1.11/16"

1.1/2"

M58x3

55,0

69,8

110,3

65,0

17,5

215,5

1,73

Розетка

Артикул	807213010
Наименование	БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.11/16 - D1.1/2 Розетка
резьба	ORFS
А	1.11/16"
ID ISO	1.1/2"
N	M58x3
C	55,0
E	69,8
F	110,3
Q	65,0
L	17,5
G	215,5
вес, кг	1,73
Часть	Розетка

807213011

БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.11/16 - D1.1/2 Ниппель

ORFS

1.11/16"

1.1/2"

M58x3

55,0

129,2

64,5

65,0

17,5

215,5

1,51

Ниппель

Артикул	807213011
Наименование	БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.11/16 - D1.1/2 Ниппель
резьба	ORFS
А	1.11/16"
ID ISO	1.1/2"
N	M58x3
B	55,0
D	129,2
T	64,5
Q	65,0
L	17,5
G	215,5
вес, кг	1,51
Часть	Ниппель

807213016

БРС РЕЗЬБОВЫЕ VEP-P ORFS 11/16 - D3/8 Розетка (удлиненный)

ORFS

11/16"

3/8"

M33x2

30,0

41,8

96,1

38,0

195,8

0,38

Розетка

Артикул	807213016
Наименование	БРС РЕЗЬБОВЫЕ VEP-P ORFS 11/16 - D3/8 Розетка (удлиненный)
резьба	ORFS
А	11/16"
ID ISO	3/8"
N	M33x2
C	30,0
E	41,8
F	96,1
Q	38,0
L	34
G	195,8
вес, кг	0,38
Часть	Розетка

807213017

БРС РЕЗЬБОВЫЕ VEP-P ORFS 11/16 - D3/8 Ниппель (удлиненный)

ORFS

11/16"

3/8"

M33x2

27,0

116,7

37,8

38,0

195,8

0,39

Ниппель

Артикул	807213017
Наименование	БРС РЕЗЬБОВЫЕ VEP-P ORFS 11/16 - D3/8 Ниппель (удлиненный)
резьба	ORFS
А	11/16"
ID ISO	3/8"
N	M33x2
B	27,0
D	116,7
T	37,8
Q	38,0
L	34
G	195,8
вес, кг	0,39
Часть	Ниппель

807213018

БРС РЕЗЬБОВЫЕ VEP-P ORFS 13/16 - D1/2 Розетка (удлиненный)

ORFS

13/16"

1/2"

M40x3

36,0

49,8

104,8

46,0

36,5

217,0

0,61

Розетка

Артикул	807213018
Наименование	БРС РЕЗЬБОВЫЕ VEP-P ORFS 13/16 - D1/2 Розетка (удлиненный)
резьба	ORFS
А	13/16"
ID ISO	1/2"
N	M40x3
C	36,0
E	49,8
F	104,8
Q	46,0
L	36,5
G	217,0
вес, кг	0,61
Часть	Розетка

807213019

БРС РЕЗЬБОВЫЕ VEP-P ORFS 13/16 - D1/2 Ниппель (удлиненный)

ORFS

13/16"

1/2"

M40x3

36,0

130,4

45,8

46,0

36,5

217,0

0,66

Ниппель

Артикул	807213019
Наименование	БРС РЕЗЬБОВЫЕ VEP-P ORFS 13/16 - D1/2 Ниппель (удлиненный)
резьба	ORFS
А	13/16"
ID ISO	1/2"
N	M40x3
B	36,0
D	130,4
T	45,8
Q	46,0
L	36,5
G	217,0
вес, кг	0,66
Часть	Ниппель

807213020

БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.3/16 - D5/8 Розетка (удлиненный)

ORFS

1.3/16"

5/8"

M45x3

41,0

53,8

112,5

50,0

41,5

229,9

0,82

Розетка

Артикул	807213020
Наименование	БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.3/16 - D5/8 Розетка (удлиненный)
резьба	ORFS
А	1.3/16"
ID ISO	5/8"
N	M45x3
C	41,0
E	53,8
F	112,5
Q	50,0
L	41,5
G	229,9
вес, кг	0,82
Часть	Розетка

807213021

БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.3/16 - D5/8 Ниппель (удлиненный)

ORFS

1.3/16"

5/8"

M45x3

36,0

135,9

49,8

50,0

41,5

229,9

0,78

Ниппель

Артикул	807213021
Наименование	БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.3/16 - D5/8 Ниппель (удлиненный)
резьба	ORFS
А	1.3/16"
ID ISO	5/8"
N	M45x3
B	36,0
D	135,9
T	49,8
Q	50,0
L	41,5
G	229,9
вес, кг	0,78
Часть	Ниппель

807213022

БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.7/16 - D3/4 Розетка (удлиненный)

ORFS

1.7/16"

3/4"

M50x3

46,0

58,8

133,4

55,0

260,5

1,32

Розетка

Артикул	807213022
Наименование	БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.7/16 - D3/4 Розетка (удлиненный)
резьба	ORFS
А	1.7/16"
ID ISO	3/4"
N	M50x3
C	46,0
E	58,8
F	133,4
Q	55,0
L	42
G	260,5
вес, кг	1,32
Часть	Розетка

807213023

БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.7/16 - D3/4 Ниппель (удлиненный)

ORFS

1.7/16"

3/4"

M50x3

46,0

149,9

54,8

55,0

260,5

1,21

Ниппель

Артикул	807213023
Наименование	БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.7/16 - D3/4 Ниппель (удлиненный)
резьба	ORFS
А	1.7/16"
ID ISO	3/4"
N	M50x3
B	46,0
D	149,9
T	54,8
Q	55,0
L	42
G	260,5
вес, кг	1,21
Часть	Ниппель

807213024

БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.11/16 - D1.1/2 Розетка (удлиненный)

ORFS

1.11/16"

1.1/2"

M58x3

55,0

69,8

134,8

65,0

264,5

1,85

Розетка

Артикул	807213024
Наименование	БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.11/16 - D1.1/2 Розетка (удлиненный)
резьба	ORFS
А	1.11/16"
ID ISO	1.1/2"
N	M58x3
C	55,0
E	69,8
F	134,8
Q	65,0
L	42
G	264,5
вес, кг	1,85
Часть	Розетка

807213025

БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.11/16 - D1.1/2 Ниппель (удлиненный)

ORFS

1.11/16"

1.1/2"

M58x3

55,0

153,7

64,5

65,0

264,5

1,67

Ниппель

Артикул	807213025
Наименование	БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.11/16 - D1.1/2 Ниппель (удлиненный)
резьба	ORFS
А	1.11/16"
ID ISO	1.1/2"
N	M58x3
B	55,0
D	153,7
T	64,5
Q	65,0
L	42
G	264,5
вес, кг	1,67
Часть	Ниппель
